创建报告模板示例
龙宫STC将以创建构件零件清单报告模板为例，为您演示如何创建报告模板。
创建报告模板前的准备

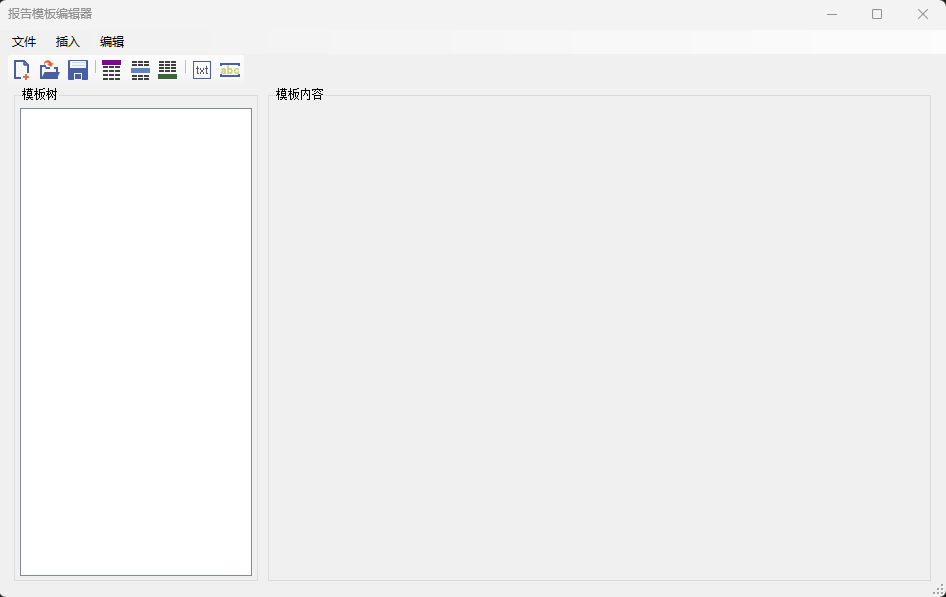

- 通过选择菜单栏报告 -> 模板编辑器...，打开报告模板编辑器窗口。

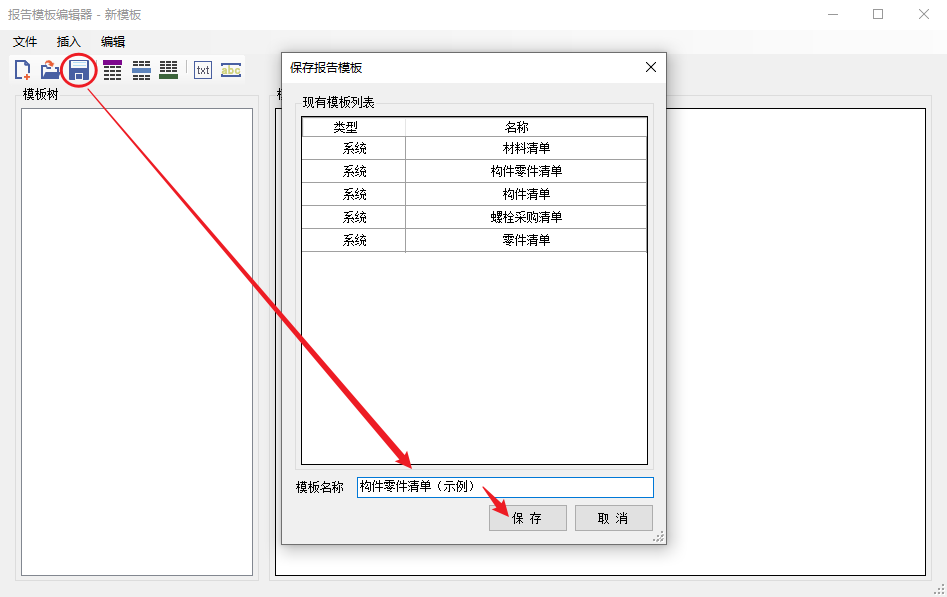

- 新建模板，设置报告模板名称。

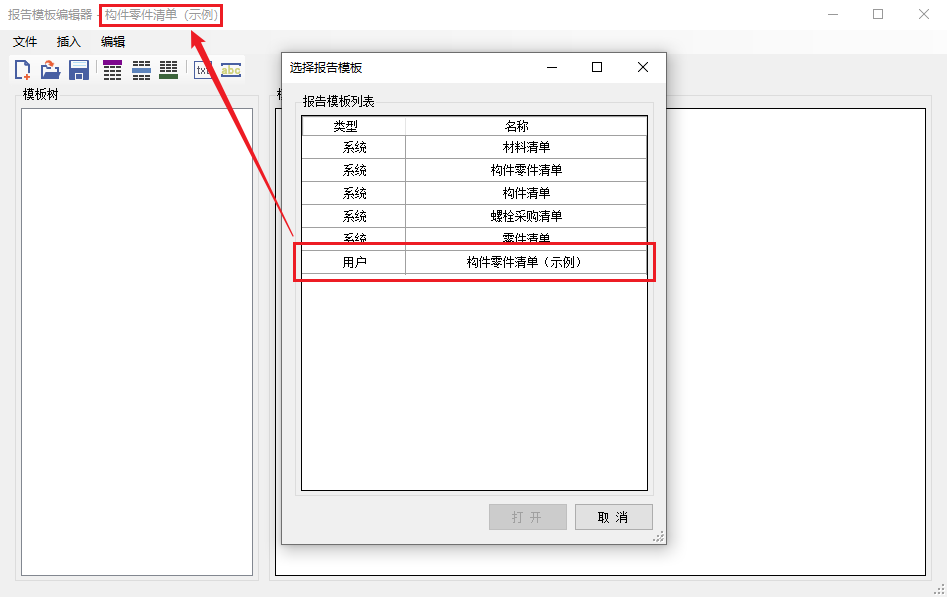

- 点击
确认模板创建结果。
创建单元格
- 单击
创建表头行。 - 单击
创建数据行 ：第一次创建选择内容类型为构件，第二次选择零件。 - 单击

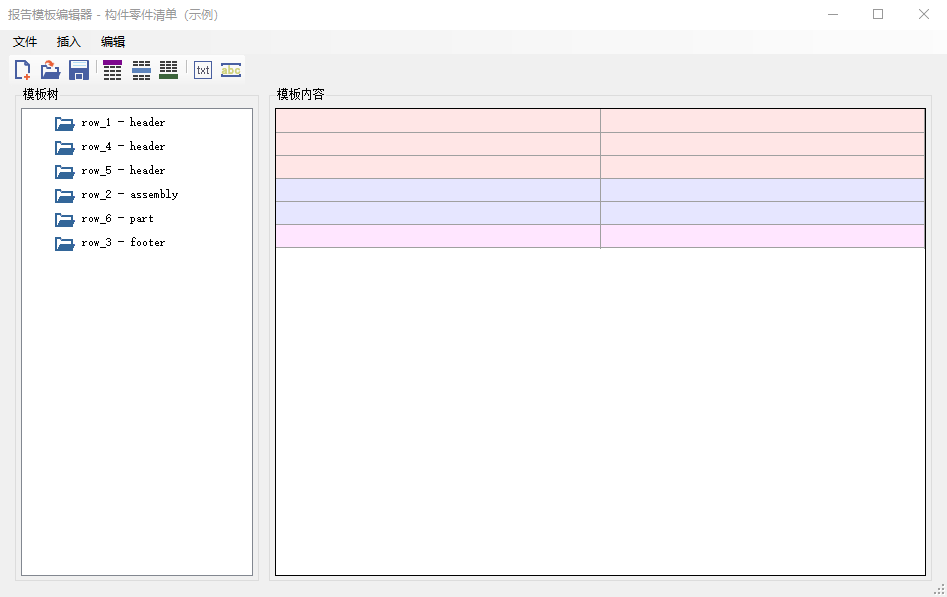

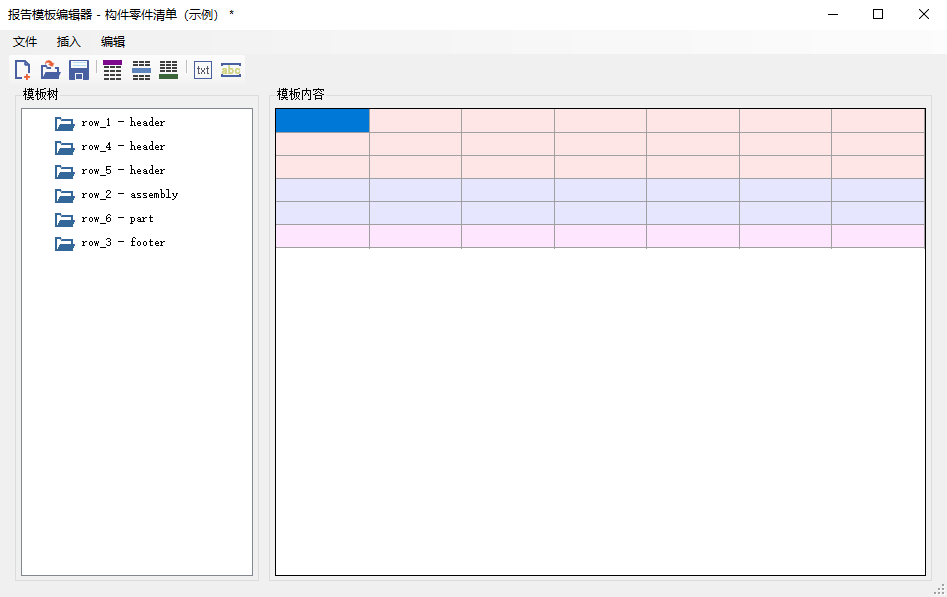

创建表尾行。 - 结果如下：
修改单元格列数

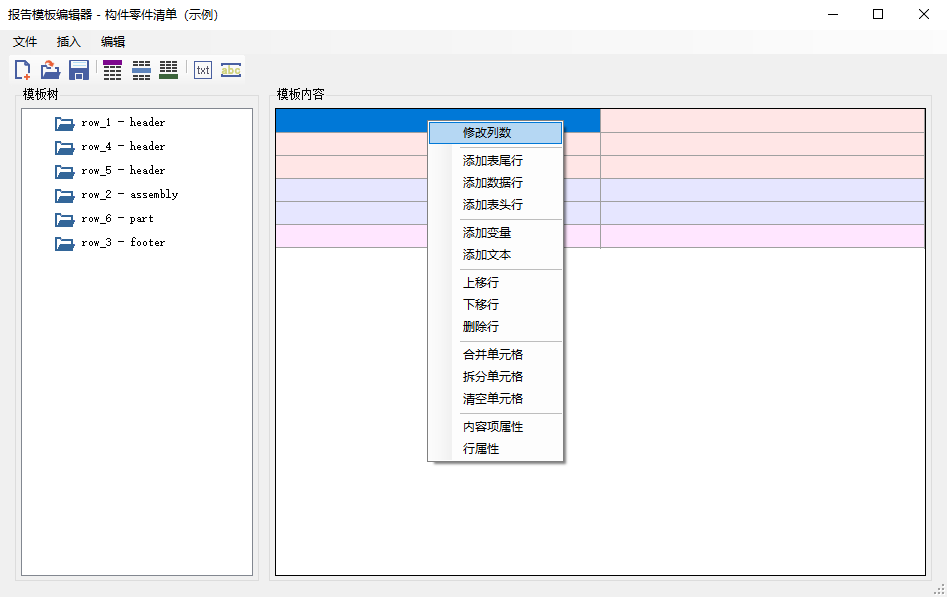

- 右击单元格，打开右键菜单，选择修改列数选项。
- 在弹窗中输入所需单元格列数。
- 结果如下：
合并单元格
- 按住ctrl或者长按鼠标左键选择所需单元格。

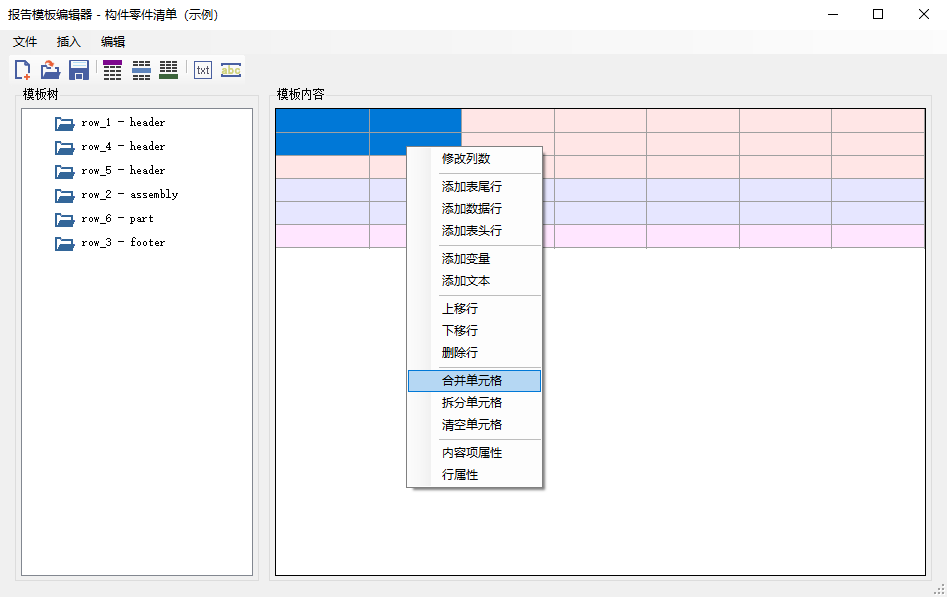

- 右击打开右击菜单，选择合并单元格。
- 结果如下：
编辑单元格内容
编辑表头行
-
选中单元格，右击打开右键菜单，选择添加变量和添加文本，在表头行中添加文本和变量。
-

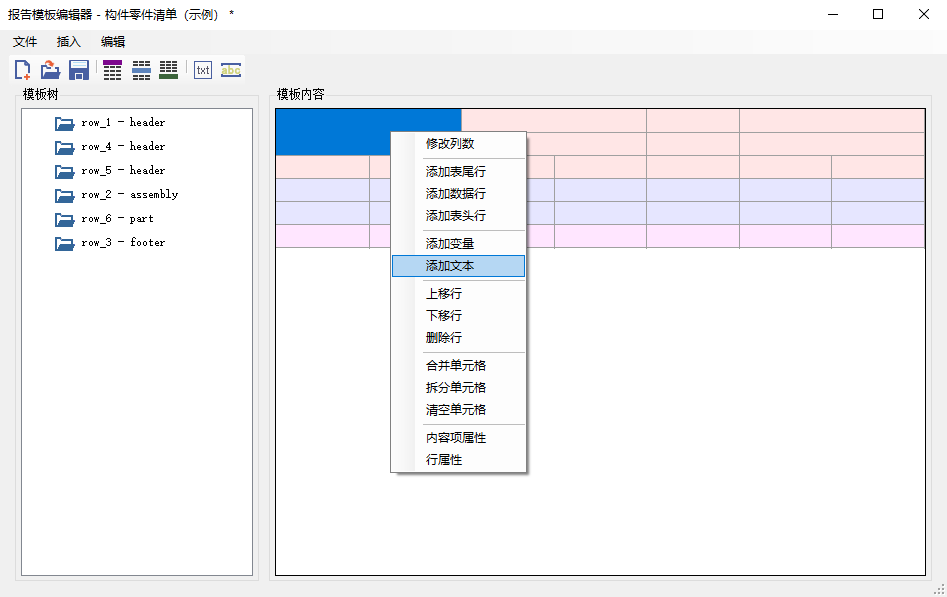

添加文本。
- 在弹窗中输入文本。
- 添加变量。

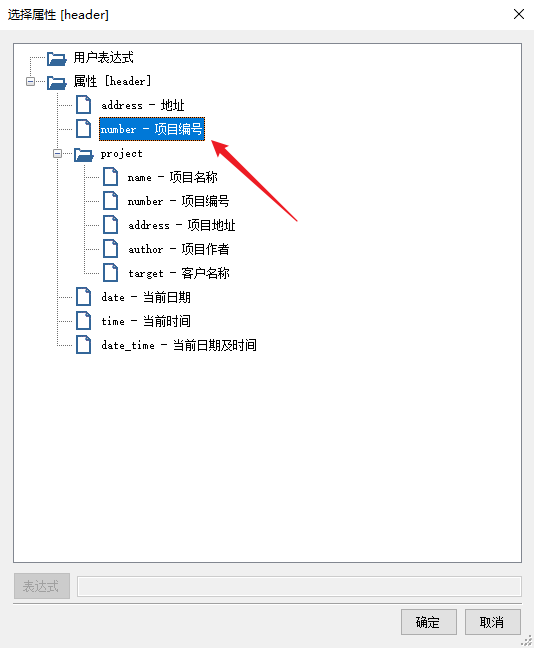

- 在弹窗中选择变量。

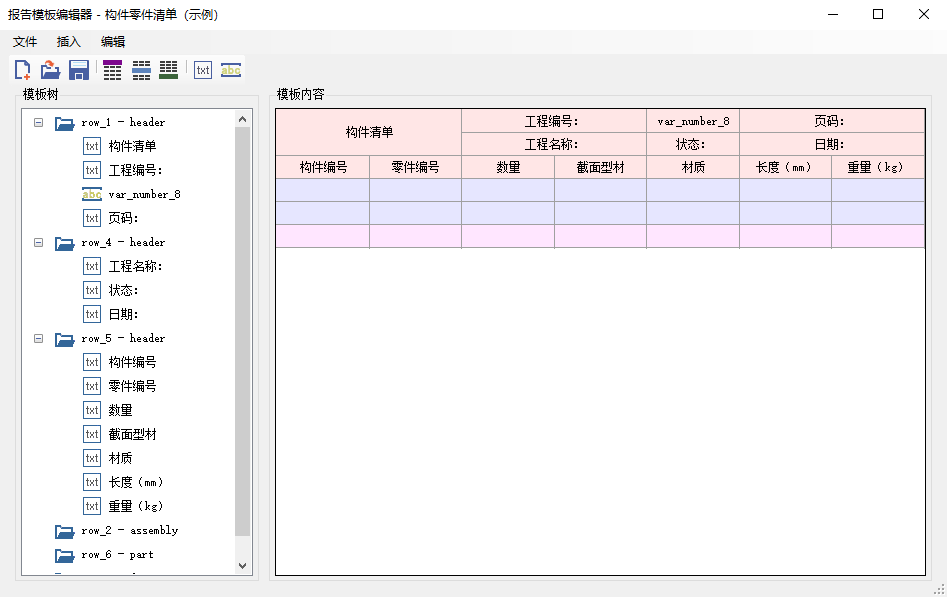

- 表头行添加文本和变量的结果如下：
请注意
- 表格内 “var_number_xx”的变量，其编号 “xx”的计算方式为在最大的变量编号后＋1。
- 例如表格内已经存在： “var_number_1”、“var_number_2”、“var_number_3”。此时新添加的变量编号则为 “var_number_4”，变量的编号与其所在位置无关。
- 您可以手动更改变量编号。
编辑数据行
添加变量
-

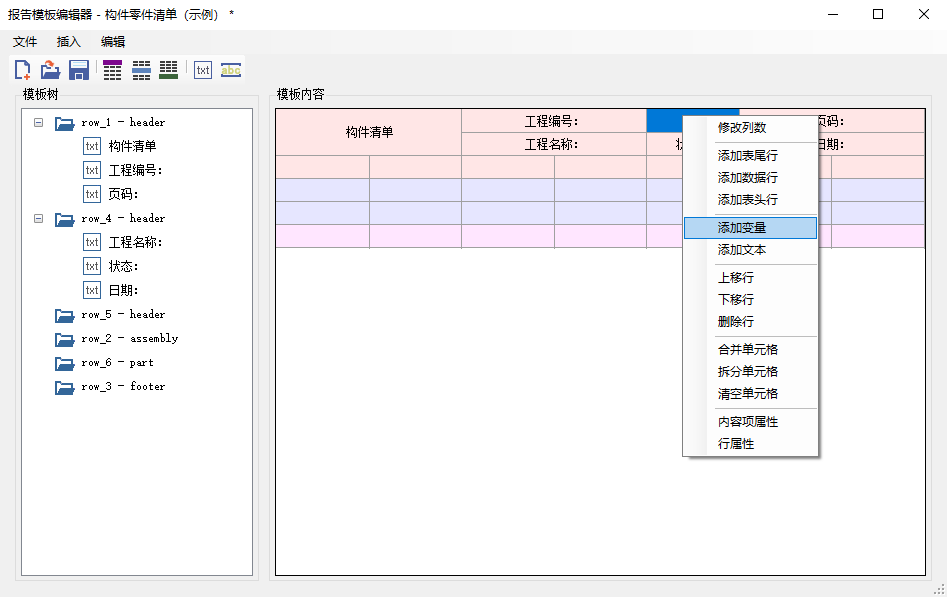

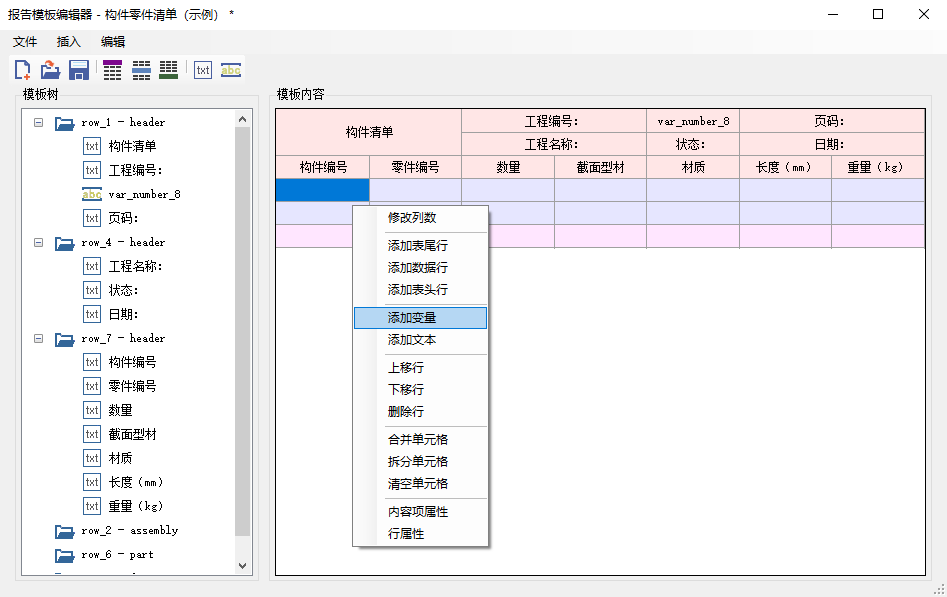

选中单元格，右击打开右键菜单，选择添加变量，在数据行中添加对应的变量。
-
添加变量。

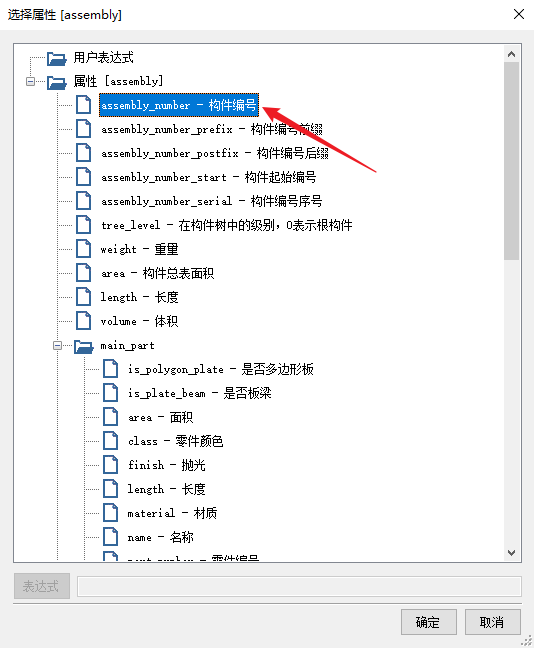

- 在弹窗中选择变量。
-
根据表头行中的文本选择对应的变量，构件的变量只存在于构件行中的属性库，零件的变量只存在于零件行中的属性库。
-
根据上述操作重复添加变量。
-

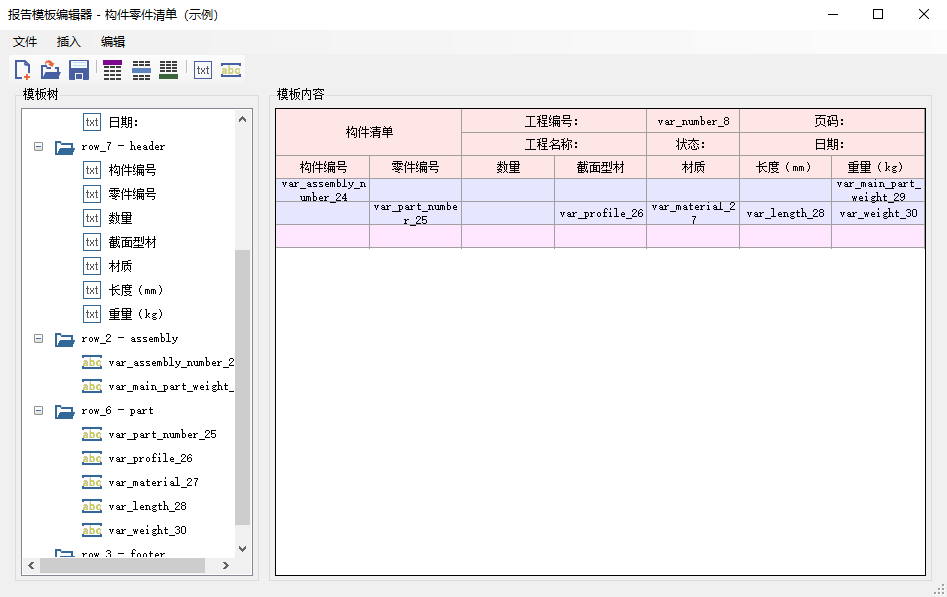

数据行添加变量的结果如下：
请注意
- 不同类型的数据行其中的属性库也有所区别，在文中也多次强调不同类型的数据行的区别，请注意区分。
添加统计数量的变量

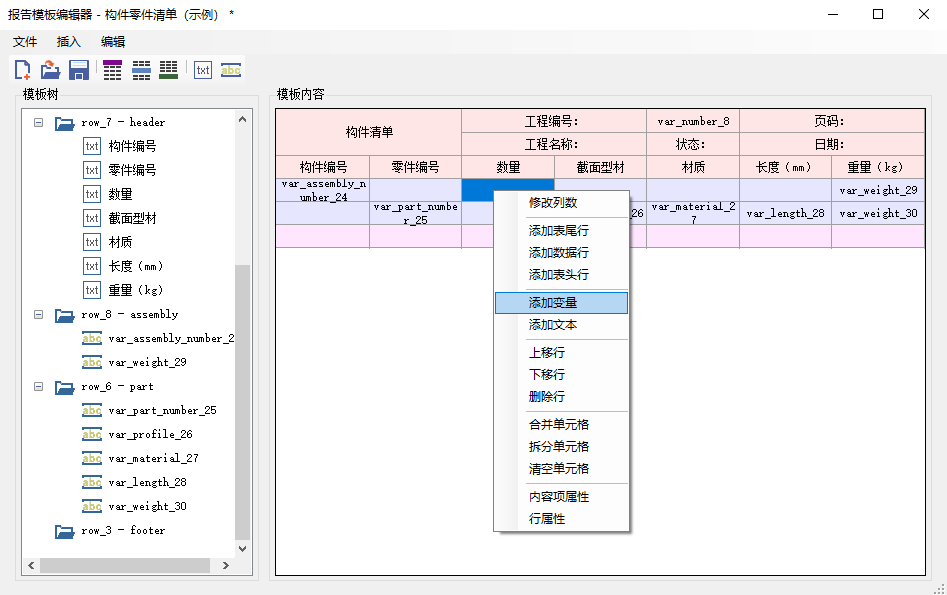

- 选中单元格，右击打开右键菜单，选择添加变量。

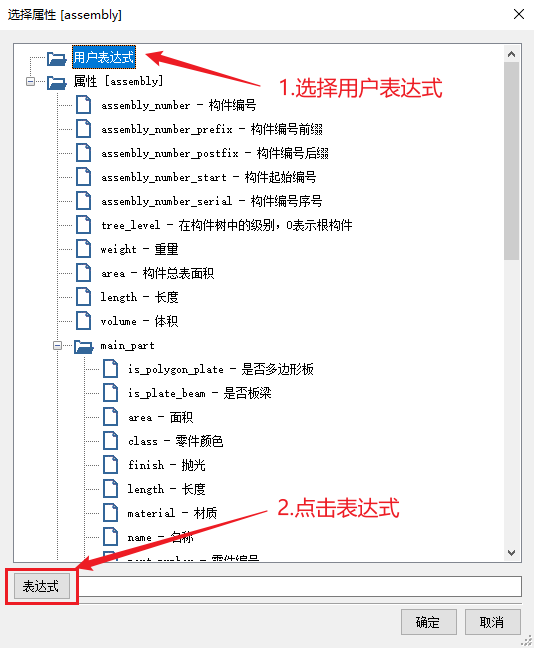

- 在弹窗中选择 “用户表达式”。
- 点击 “表达式”。

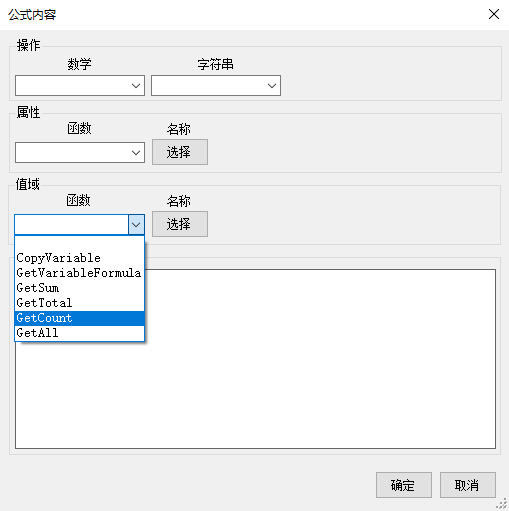

- 在弹窗中的值域一栏选择 “GetCount”函数进行计数。

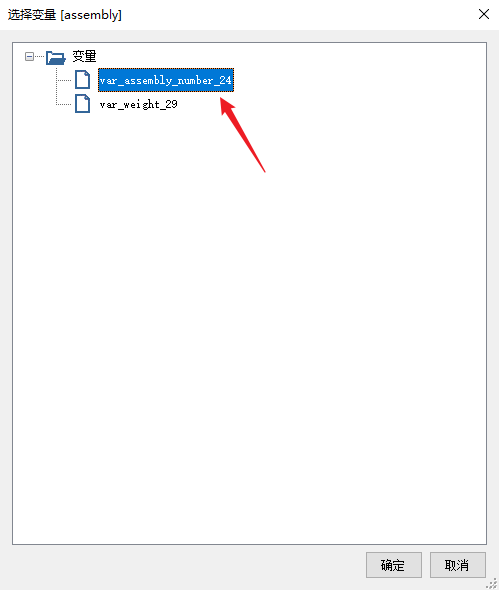

- 在值域一栏中点击名称下方的选择按钮，在新弹窗中选择需要进行统计的变量名称，此处为 “var_assembly_number_24”。

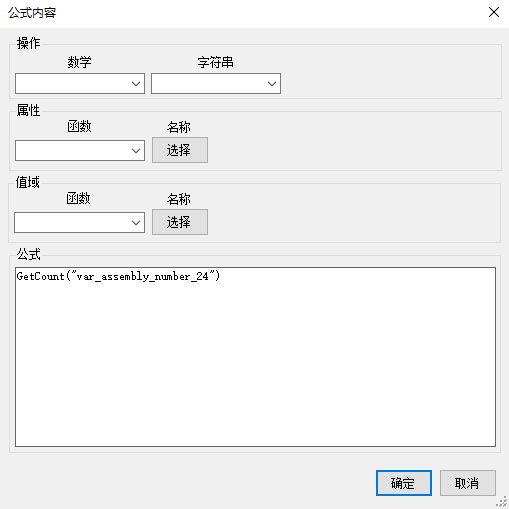

- 点击 “确定”返回到公式内容，此时已完成变量公式设置。
- 点击两次 “确定”关闭所有新弹窗，返回到模板内容，此时已完成添加统计数量的变量。
请注意
- 选择用户表达式时，在表达式中输入 “1”这个参数，系统将会自动对该表达式所在的相同的行数进行计数。

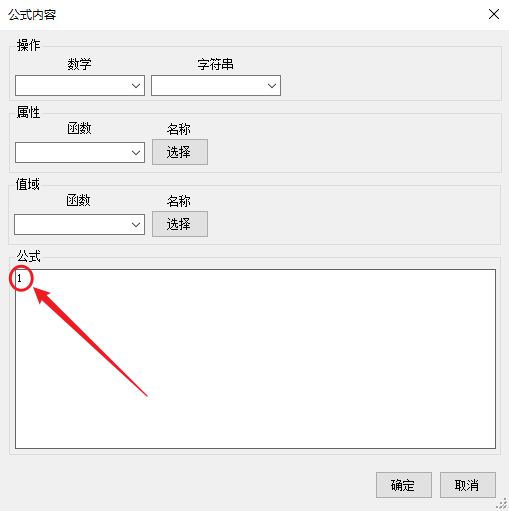

- 根据上述操作编辑公式，在公式中输入参数 “1”后保存并返回到模板内容，完成对构件中零件数量的统计。

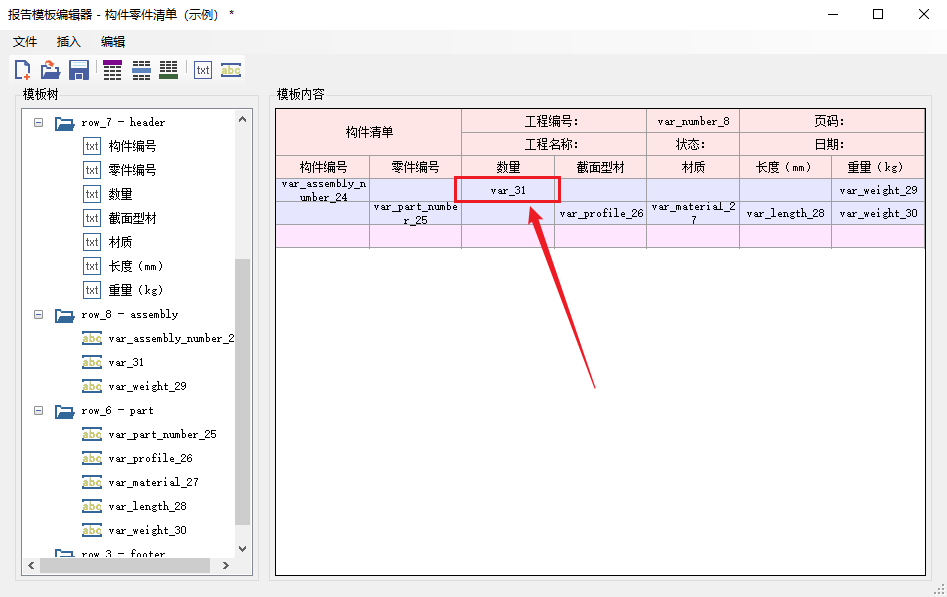

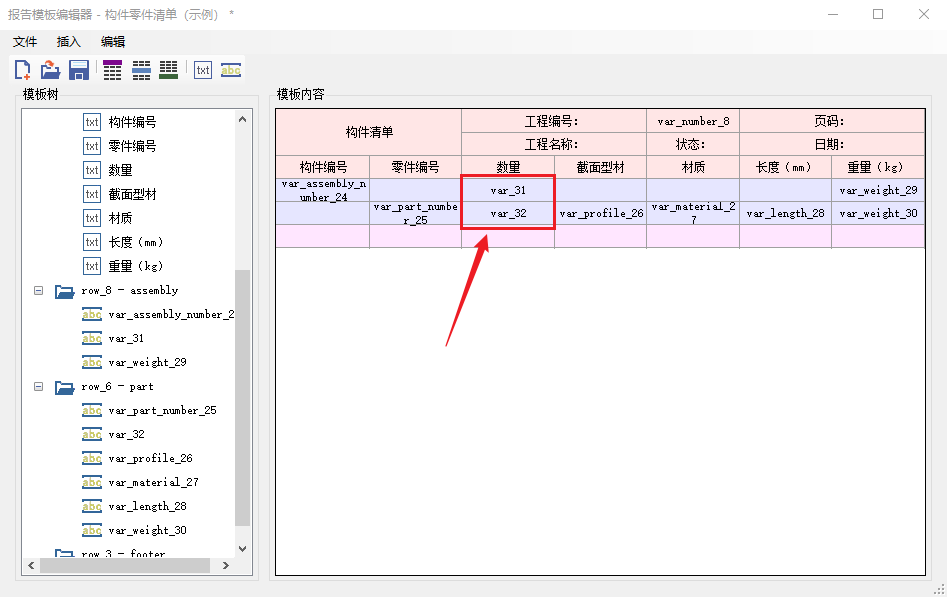

- 模板内容中的结果如下：
编辑表尾行
-
选中单元格，右击打开右键菜单，选择添加变量和添加文本，在表尾行中添加文本和变量。
-

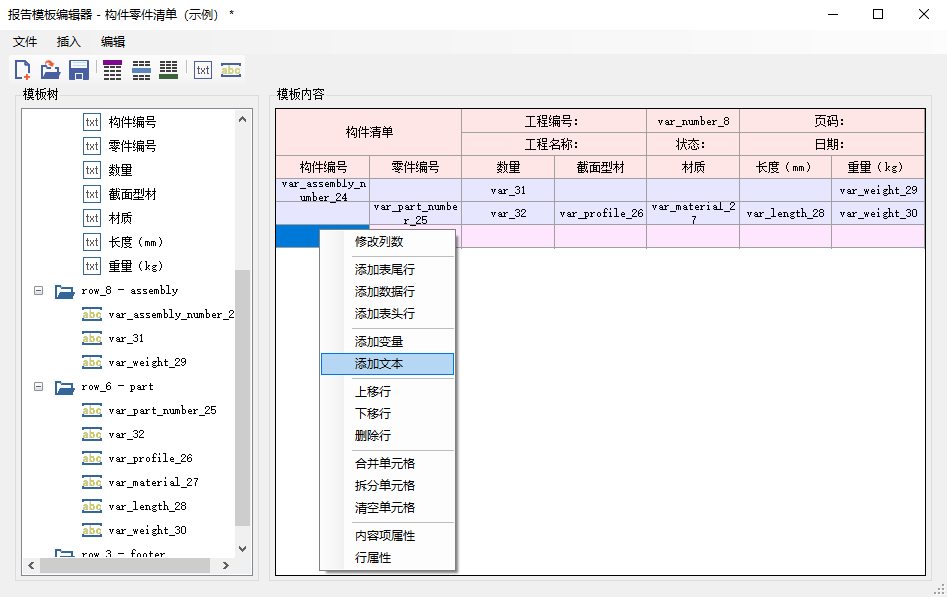

添加文本。
- 在弹窗中输入文本。
- 选中单元格，右击打开右键菜单，选择添加变量。
- 在弹窗中选择 “用户表达式”。
- 点击 “表达式”。
- 在弹窗中的值域一栏选择 “GetTotal”函数进行计数。

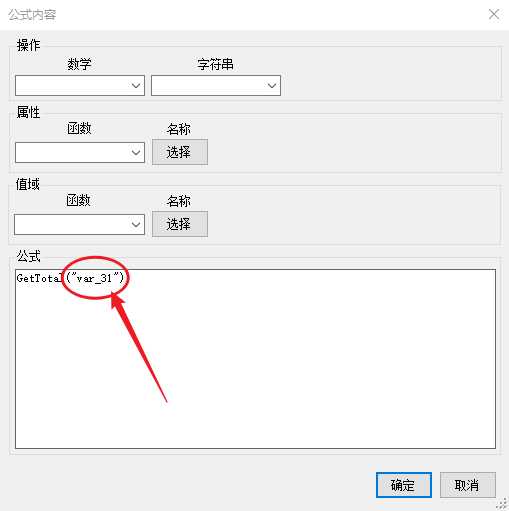

- 由于不同类型的行之间的属性库不共用，因此想要统计其他类型行的数量时，需要手动输入变量名称，此处需要统计的是构件总数，因此输入变量名称为 “var_31”。

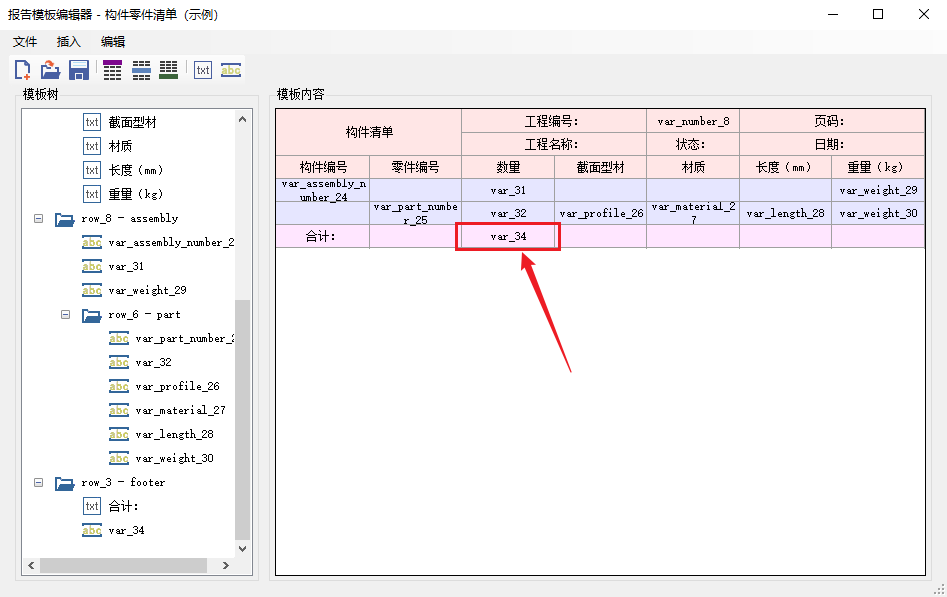

- 点击两次 “确定”关闭所有新弹窗，返回到模板内容，此时已完成添加统计数量的变量。
- 重复上述操作，完成所有构件的总重统计。

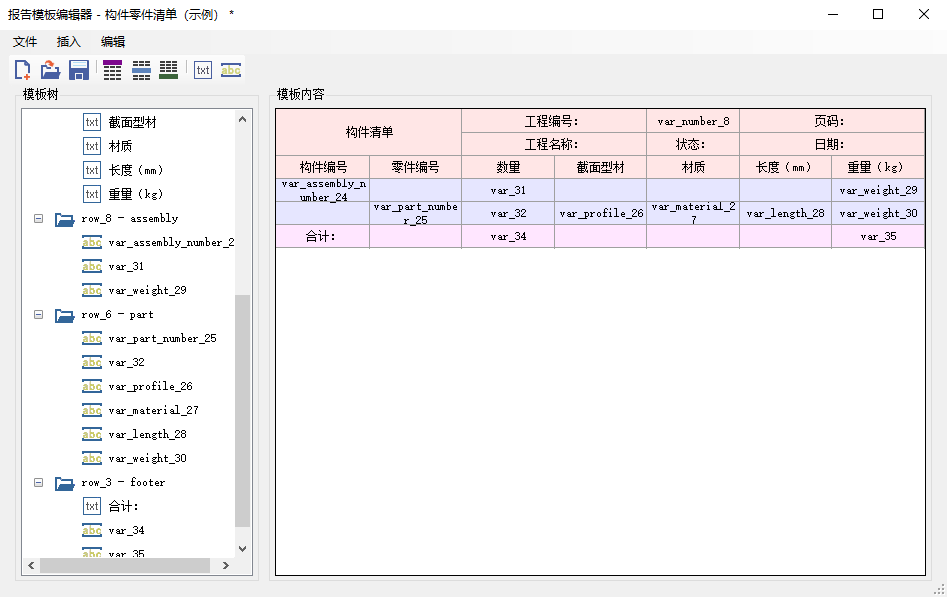

- 最终模板内容中的变量如下：
划分行之间的等级
- 在模板树中选择 “row_6-part”文件夹。
- 右击打开右键菜单。
- 选择 “下降行”。
- 结果如下：
修改变量属性
- 双击 “var_31”打开变量属性。
- 在新弹窗中找到数据类型。
- 修改数据类型：文本-->整数。
- 修改排序方式：无-->上升。
- 修改合并行时： 不汇总-->汇总所有行。

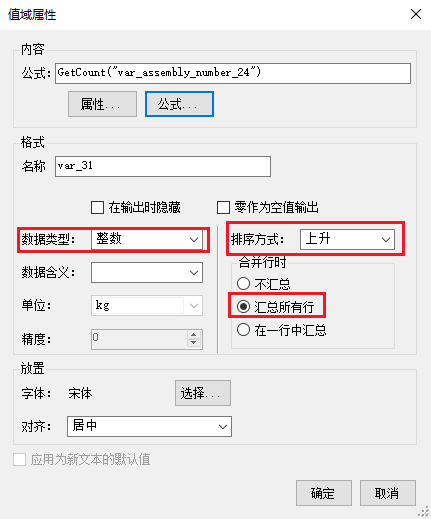

- 结果如下：
请注意
- 双击表格内所有已添加的变量，打开它们的变量属性，确认变量属性与需要输出的结果保持一致后才能输出正确的报告内容。
输出报告
- 完成报告模板的编辑后，您可以打开 报告-->创建报告...。
- 在报告模板列表中找到已完成编辑的报告模板。
- 您可以 “点击此处”查看详细的创建报告流程。
- 确认输出的报告无误后，即报告模板中的文本和变量编辑正确无需修改。
- 若输出的报告结果与实际不符，则可能是变量中的某些设置不正确导致，请在报告模板中重新进行编辑。
