工作区和工作平面


工作区

工作区是龙宫STC中用于显示模型的区域。它可以帮助您更好地查看和编辑模型。被工作区完整包含、及部分包含的零件将会被显示在视图中,完全没有被工作区包含的零件将会被隐藏显示。

工作区命令

工作区命令可以在菜单栏 视图 -> 设置工作区 中找到,包含以下命令:

  • 2点设置:点选2点设置工作区命令,您需要在模型中选择两个点,龙宫STC将会根据这两点位置,以及当前视图的深度设置工作区。
  • 图全景设置:新设置的工作区将会覆盖整个视图。
  • 模型全景:龙宫STC会计算模型的实际位置,新设置的工作区将会覆盖整个模型。
  • 选中零件:运行该命令前需要先选择一个或多个零件,龙宫STC会计算零件所在位置,新设置的工作区将会包含所有选中的零件。

工作区深度设置

工作区的深度可以在当前视图的 视图属性 中设置。你可以在工具栏 视图 -> 视图属性,或者双击视图空白区域找到该设置。

视图

工作平面

工作平面是局部坐标系,它表示局部坐标系统,用于定义零件方向的平面。

  • 大多数依赖于坐标系统的命令都使用工作平面坐标,例如,点的创建、零件定位以及复制操作始终遵从工作平面坐标系统。
  • 工作平面在编辑模型时是唯一的,它在所有视图中都是相同的。

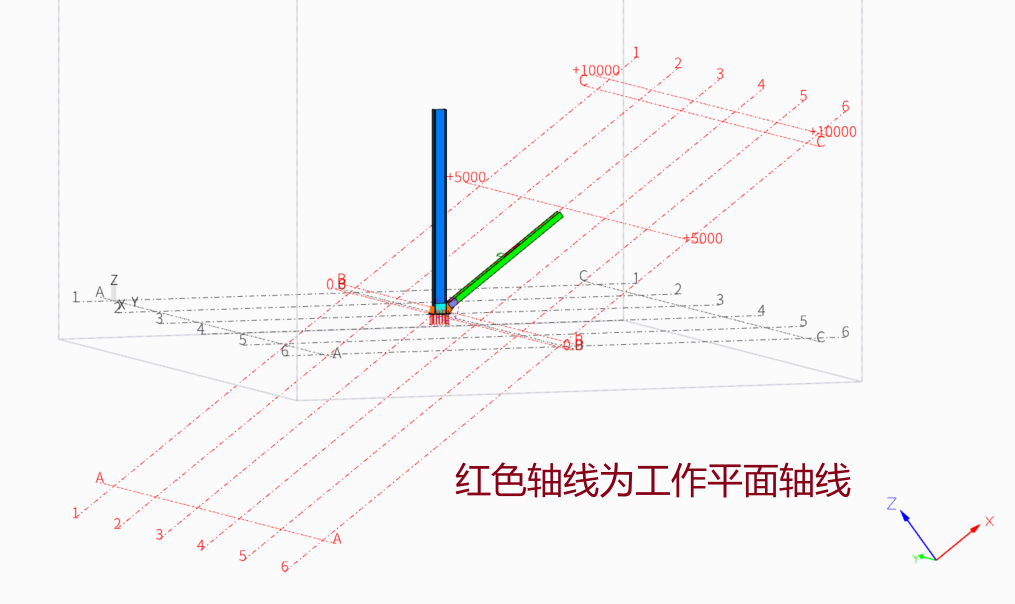

  • 工作平面也有自己的红色轴线,可用于确定零件的位置和方向。
视图

提示

您可以通过修改 捕捉 工具栏中的 工作平面 | 视图平面 选项来显示或隐藏工作平面轴线: 创建

设置工作平面

工作区命令可以在菜单栏 视图 -> 设置工作平面 中找到,包含以下命令:

世界坐标系

  • 世界坐标系是龙宫STC中的默认系统坐标系。它定义了模型中所有对象在世界空间中的位置和方向。
  • 执行 世界坐标系 命令后,需要选择一个世界坐标系的平面作为工作平面,同时指定在另一轴上的深度来确定工作平面。
  • 例如,选择X-Y平面,并指定指定深度坐标为0,则恢复工作平面为默认的3d视图平面:
视图

1点创建

  • 执行 1点创建 命令后,您需要在模型中选择一个点,龙宫STC会将工作平面平移至当前点位置。
  • 新设定的工作平面,与设置前的工作平面平行。

2点创建

  • 执行 2点创建 命令后,您需要在模型中选择一个原点,然后移动鼠标给出X轴正向的方向,单击鼠标左键后龙宫STC会移动工作平面至新设置的位置。

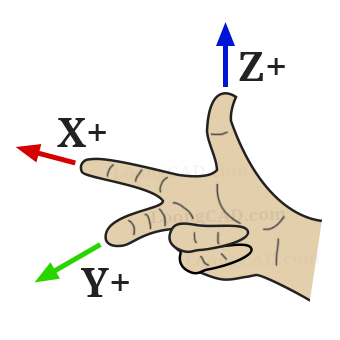

  • 新设定工作平面的X轴为鼠标指定的方向,Y轴的与X轴的相对位置与设置前保持一致,Z轴方向符合直角坐标系的右手法则:
    右手

3点创建

  • 执行 2点创建 命令后,您需要在视图中给出三个点。
  • 第一点为工作平面的原点,第二个点用于确定X轴正方向,第三点确定Y轴正方向。
  • Z周方向符合直角坐标系的右手法则。

当前视图平面

  • 将当前视图平面设置为工作平面。
  • 如果您的视图正处于平面模式下,点击 当前视图平面 后,可以看到右下角坐标系示意图的Z轴将会指向您:
    坐标系

坐标系

坐标系相关操作可参考 输入坐标锁定坐标系 章节。

零件前面

  • 执行 零件前面 命令后,点击模型中的任一零件,工作平面将会被移动至零件前面所在平面。

零件顶面

  • 执行 零件顶面 命令后,点击模型中的任一零件,工作平面将会被移动至零件顶面所在平面。

零件后面

  • 执行 零件后面 命令后,点击模型中的任一零件,工作平面将会被移动至零件后面所在平面。

零件底面

  • 执行 零件底面 命令后,点击模型中的任一零件,工作平面将会被移动至零件底面所在平面。
