视图

龙宫STC为用户提供丰富的视图创建和管理方式，以便更好地查看、分析并编辑模型。本章节将介绍龙宫STC中的视图功能及其使用方法。

创建视图

您可以通过菜单栏的 视图 选项创建各种视图，也可以在选择零件、组件、轴线或轴网后，点击鼠标右键为目标创建视图。以下列出所有创建视图的命令：

创建模型视图

  • 基本视图： 用于创建当前模型的基本视图，创建时选择视图所基于的平面（X-Y, X-Z, Y-Z），以及与平面正交轴上的原点坐标偏移。
  • 2点创建： 在模型中选择两个点，这些点将定义新视图的位置和方向。启动 2点创建 命令并点选第一个点后，系统会根据鼠标指针的位置给出指示方向的箭头，点选的第二个点后，新视图的位置和方向将被确定。
  • 3点创建： 3点创建视图给出一种更灵活的视图创建方式，您可以任意选择平面中的三个点，龙宫STC将会以该3点确定的明面创建新的视图。
  • 沿工作平面： 基于当前模型的工作平面创建新视图。
  • 沿轴线： 基于当前模型的轴线创建视图，您可以为全部轴线创建视图，也可以单独为轴网的第一根或最后一根轴线创建视图。
  • 延零件面
    • 前面：基于选定零件的前面创建视图。如果在执行该命令时同时按住Shift键，则新视图将以零件自身的上方向为上方向，能够改变视图展示的方向。
    • 顶面：基于选定零件的顶面创建视图。如果在执行该命令时同时按住Shift键，则新视图将以零件自身的上方向为上方向，能够改变视图展示的方向。
    • 后面：基于选定零件的后面创建视图。如果在执行该命令时同时按住Shift键，则新视图将以零件自身的上方向为上方向，能够改变视图展示的方向。
    • 底面：基于选定零件的底面创建视图。如果在执行该命令时同时按住Shift键，则新视图将以零件自身的上方向为上方向，能够改变视图展示的方向。

提示

零件的面取决于工作平面以及零件的创建方向，符合右手法则。详见后续工作平面章节。

创建零件视图

  • 3D视图：为选中的目标零件创建3D透视视图。
  • 默认视图：为选中的目标零件创建3D视图，同时创建零件的前面、顶面、后面、底面平面视图。
  • 无形变视图：未选中的目标零件创建3D正交视图。

创建组件视图

  • 3D视图：为选中的目标组件创建3D透视视图。
  • 默认视图：为选中的目标组件创建3D视图，同时创建零件的前面、顶面、后面、底面平面视图。
  • 无形变视图：未选中的目标组件创建3D正交视图。

设置视图属性

创建视图后，您可以通过视图属性窗口设置视图属性。
您可以通过选择菜单栏 视图 -> 视图属性，也可以双击视图空白区域，或者右键单击视图空白区域，点击属性选项，打开视图属性窗口。
在视图属性窗口中可以修改：

  • 视图名称
  • 视角：平面 或 3D
  • 投影：透视 或 正交
  • 水平和垂直的倾斜角度
  • 显示深度：定义工作区在深度上的大小
  • 显示设定
  • 物体筛选

显示设定详解

  • “一般”选项卡 包括：
    • 模型可见：设置各类别实例在模型中是否可见。
    • 节点可见：设置各类别实例在节点中是否可见。
    • 显示模式：设置各类别实例的渲染模式，是否精确渲染其形状，选择快速渲染可降低对系统性能的要求。
  • “高级”选项卡 包括：
    • 零件：设置零件相关的参考线和中心线是否可见。
    • 零件标签：设置 模型、节点、主零件 显示的零件标签类型。
    • 节点：设置是否显示节点文本。
    • 辅助点：设置辅助点显示的大小。

    • 物体筛选详解

    您可以在物体筛选器中，通过自定义的一条或多条逻辑规则过滤模型中不同类型的实例，从而只显示符合特定条件的对象。这种灵活性使您能够更好地控制模型的可视化效果，并根据需要进行视图优化。通过设置适当的过滤规则，您可以减少模型视图中的混乱，集中注意力于关键对象，提高工作效率。

    每条过滤规则包含以下字段：
  • 类型：可选项为 零件、组件、螺栓、焊接、物体、构件 六类，指定该条规则所过滤的实例类型。
  • 属性：在该字段中指定要过滤的属性，包括：名称、截面型材、材质、抛光、编号前缀、起始编号、编号配置、编号、等级、阶段、Lot、主部件、编号后缀。
  • 条件：规则的判断条件，包括：等于、不等于、起始是、起始不是、结尾是、结尾不是、包含、不包含。
  • 值：判断属性的值，可以手动输入；也可以点击下拉框，选择“从物体选择”后，点选视图中的物体，对应的属性值会自动填入。
  • 括号：分为左括号和右括号，可以指定无括号、一级括号，两级括号，或者三级括号，用于定义规则的结合性。
  • 并且/或：与/或的逻辑关系，结合括号可以使多条规则按逻辑关系同时生效。

    • 提示

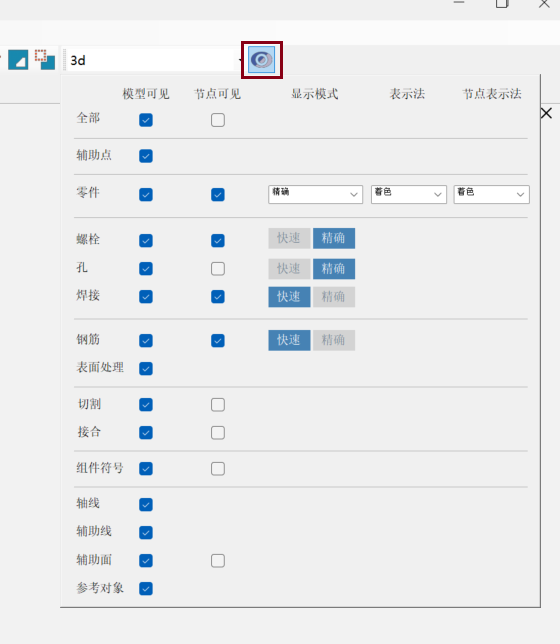

    您也可以点选活动列表的工具栏的 当前视图显示设置 按钮快速打开显示设置。如下图：

    创建

    视图管理

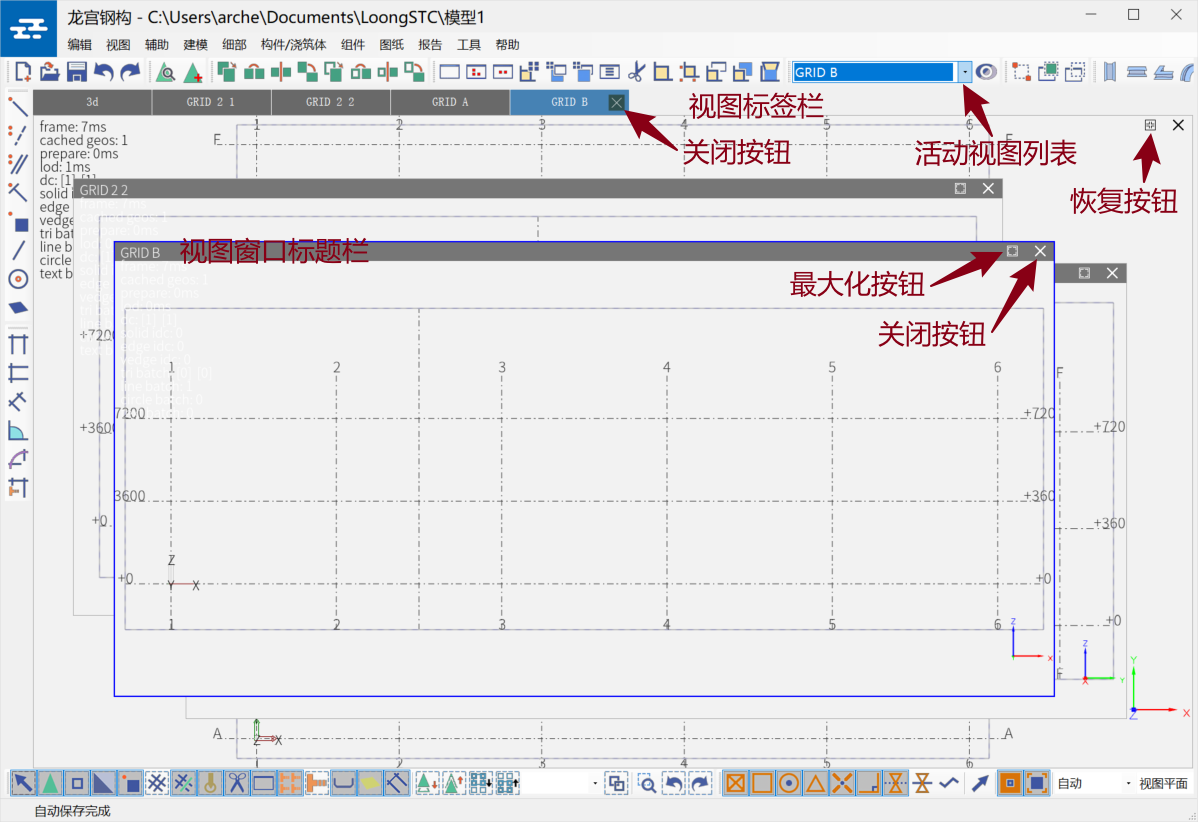

    龙宫STC 有三个层级的视图管理工具：

    • 活动视图工具栏：您在创建新视图后，所有新视图会被添加到活动视图列表，您可以从活动视图工具栏查看所有活动视图，点选某个视图可以将该视图激活，激活后的视图可以从程序主窗口看到。
    • 视图窗口：
      • 程序主窗口的顶部工具栏下的方标签栏，列出了所有已被激活的视图。
      • 您可以点击标签将会使相应窗口显示在主窗口的最顶层，拖动标签以移动其的位置，点击标签按钮可以关闭该视图。
      • 视图窗口可以在程序主窗口中最大化、还原或者关闭窗口；您也可以拖动视图窗口标题栏移动视图位置。
    视图

    提示

    通过窗口关闭按钮关闭的视图不会被彻底删除，您可以在活动视图列表中重新激活它。

    • 视图列表：
      • 您可以选择菜单栏 视图 -> 视图列表 选项打开视图列表窗口，其中包括“所有视图”列表，以及“常用视图列表”。
      • “常用视图列表”中显示所有活动视图，这些视图可以在工具栏的活动视图列表中被看到。
      • 您可以单选或者多选常用视图列表中的视图，将其移至“所有视图”列表，这样可以减少活动视图列表中的选项，方便日常操作。
      • 您也可以删除“所有视图”或“常用视图列表”中的视图，之后视图将会被彻底删除。

    表示法

    您可以通过修改 视图 -> 表示法 选项来调整零件和组件的显示模式：

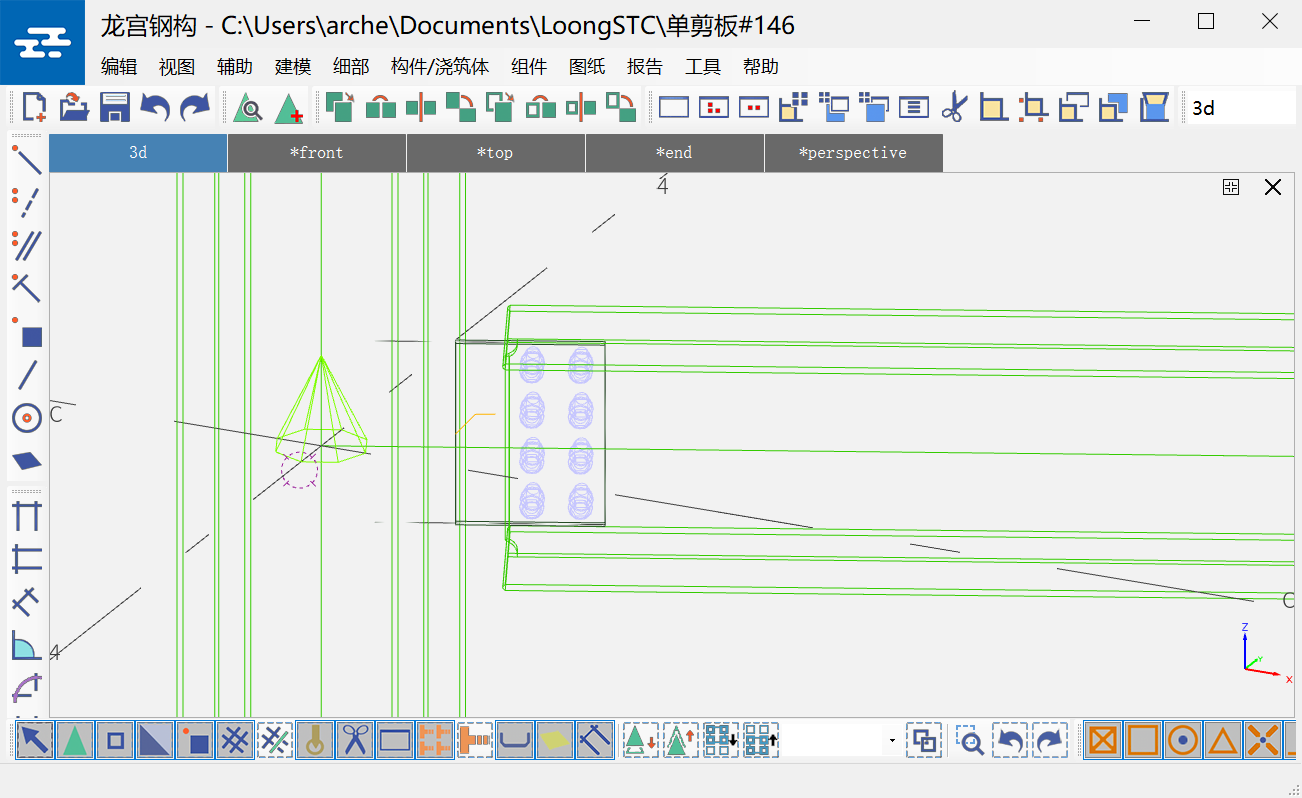

    • 线框（零件快捷键：Ctrl+1；组件快捷键：Shift+1；参考对象快捷键：Ctrl+Shift+1）
    视图

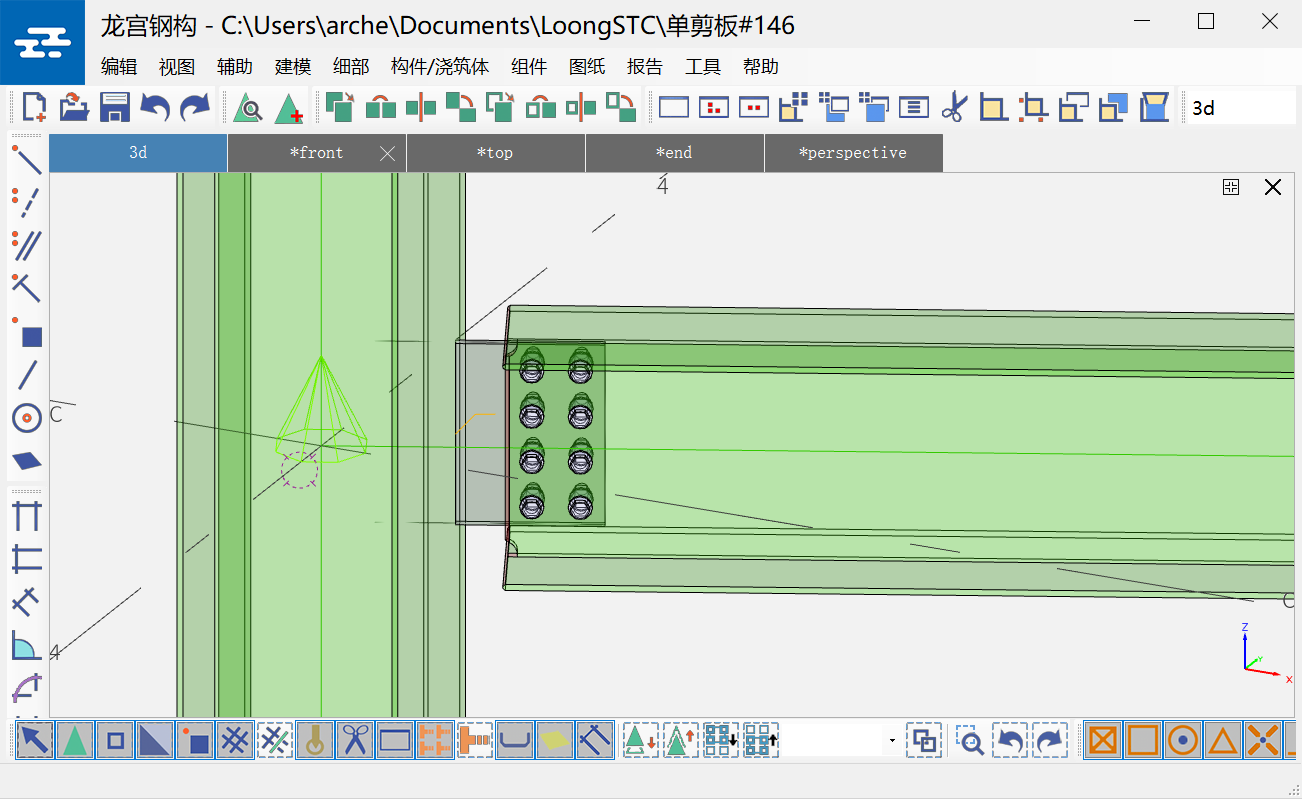

    - 半透明（零件快捷键：Ctrl+2；组件快捷键：Shift+2；参考对象快捷键：Ctrl+Shift+2）

    视图

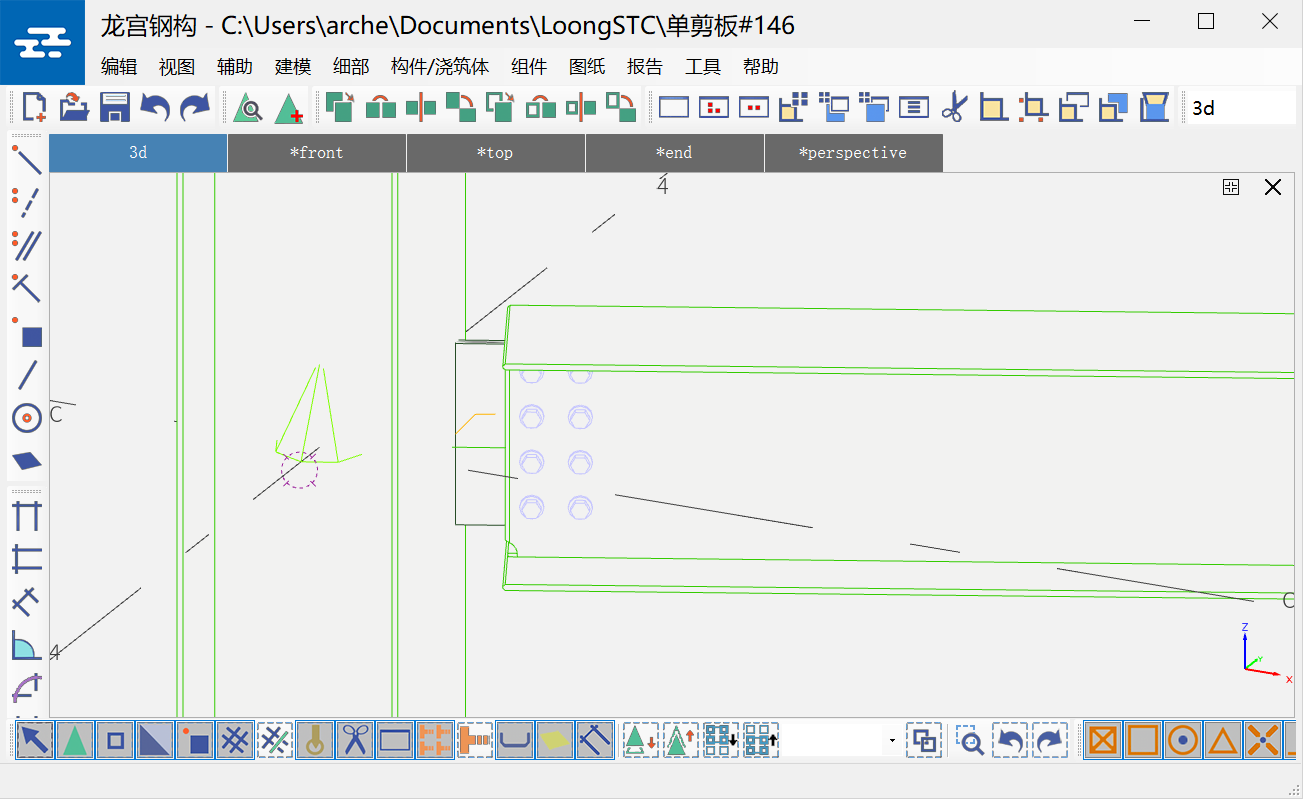

    - 隐藏线（零件快捷键：Ctrl+3；组件快捷键：Shift+3；参考对象快捷键：Ctrl+Shift+3）

    视图

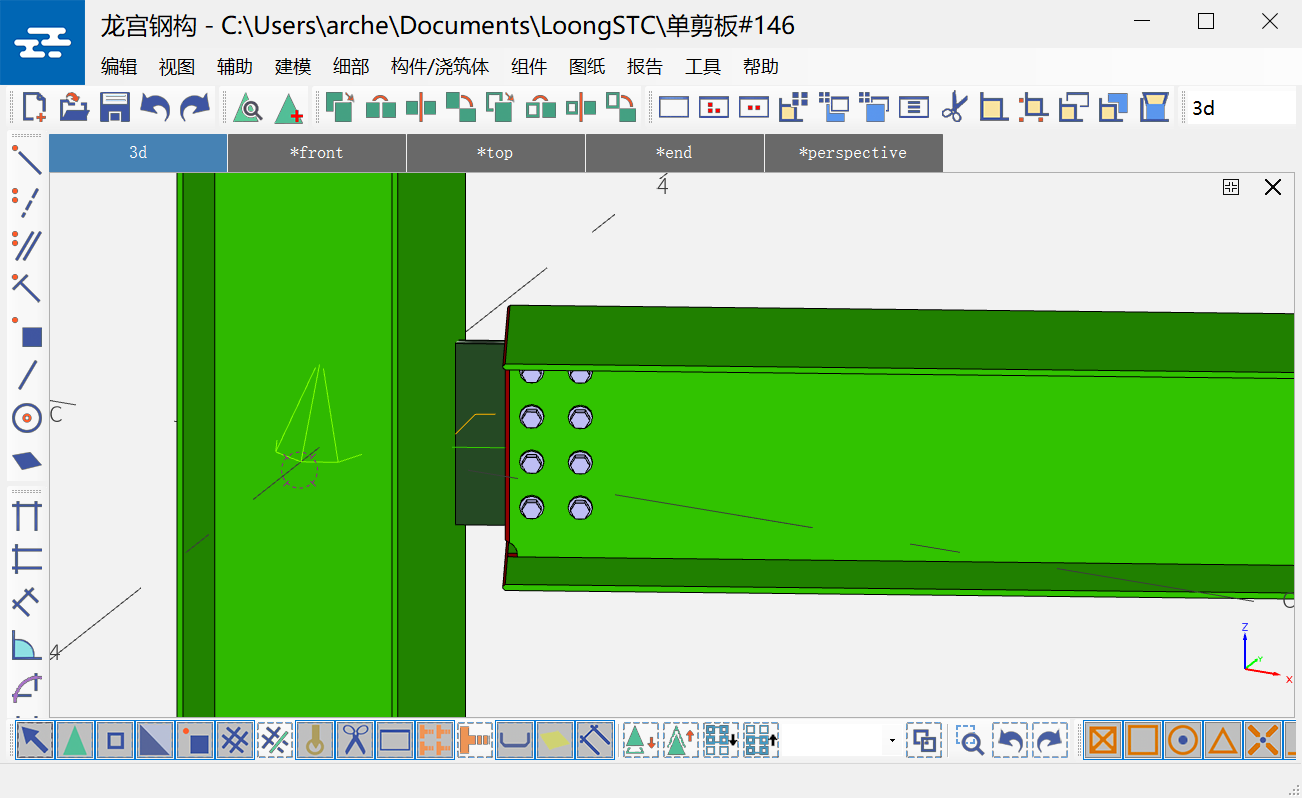

    - 渲染（零件快捷键：Ctrl+4；组件快捷键：Shift+4；参考对象快捷键：Ctrl+Shift+4）

    视图

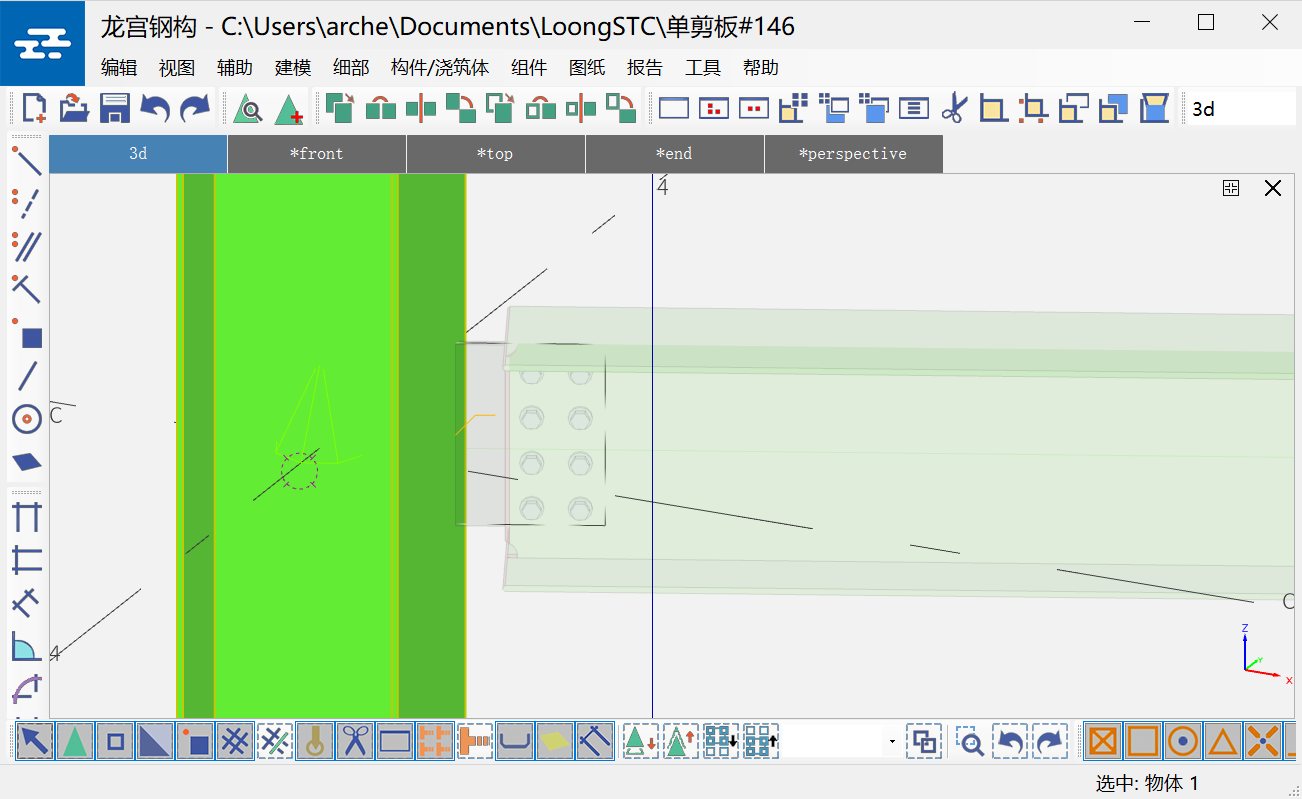

    - 仅选中（零件快捷键：Ctrl+5；组件快捷键：Shift+5）

    视图

    提示

    不同表示法除了影响模型的显示效果外，还会影响到您对模型中对象的选择。当表示法为隐藏线或者渲染模式时，点击对象的任意位置都将选定该对象；其他表示法模式生效时，仅点击对象轮廓线周围区域可以选定该对象。

    其他常用操作

    这些操作包括重置视角、重绘视图、缩放、移动、旋转视图、设置旋转轴心，漫游、切换 3D/平面视图以及创建裁剪面。通过掌握这些常规操作，您可以更加灵活地浏览和操作 龙宫STC 软件中的模型视图，提高您的工作效率和准确性。

    切换3D/平面视图

    切换 3D/平面视图功能允许您在 3D 视图和平面视图之间进行切换，以便查看模型的不同视角。

    重置视角

    重置视角功能允许您将视图恢复到默认的观察位置和缩放级别。您可以使用该功能来快速返回到模型的全局视图，以便重新查看整个模型。 工具栏或视图菜单中找到"重置视角"按钮。单击该按钮，视图将恢复到默认的观察位置和缩放级别。

    重绘视图

    重绘视图功能用于更新和重新绘制当前视图中的模型对象。当您进行了修改或添加新对象后，使用此功能可以刷新视图，确保您所做的更改得以正确显示。 在视图菜单中找到"重绘"按钮，或者右击视图空白区域找到重绘按钮，单击该按钮，当前视图将被重新绘制。

    该操作会删除临时对象（例如辅助线和测量），所有隐藏对象会被重新显示.

    缩放视图

    缩放视图功能允许您在视图中缩放模型的大小，以便更好地查看模型的细节或整体结构。

    • 鼠标滚轮：您可以通过滚动快速缩放视图，缩放将以鼠标指针指向的位置作为缩放的中心点。
    • 视图菜单 -> 缩放：
      • 缩放选中对象：选中视图模型中的某个对象，点击“缩放选中对象”，被选中的对象将被缩放至适合当前视图的大小。
      • 放大：点击“放大”后，再点击视图任意位置，视图将会以鼠标指针位置为中心点放大模型。
      • 缩小：点击“缩小”后，再点击视图任意位置，视图将会以鼠标指针位置为中心点缩小模型。
      • 恢复原始尺寸：将视图恢复至创建时的原始尺寸。

    移动视图

    移动视图功能允许您在视图中进行平移操作，以便查看模型的不同部分或调整视图的位置。

    • 鼠标中键：您可以通过按住鼠标中键，并移动鼠标来灵活的移动视图位置。
    • 视图菜单 -> 移动：
      • 平移：点击“平移”后，只需按住鼠标左键即可移动视图位置。按Esc键可退出平移模式。
      • 向右移动：向右移动视图，键盘快捷键为右方向键。
      • 向左移动：向左移动视图，键盘快捷键为左方向键。
      • 向下移动：向下移动视图，键盘快捷键为下方向键。
      • 向上移动：向上移动视图，键盘快捷键为上方向键。
      • 光标定心：将当前鼠标指向的位置，移动至视图的中心点。

    旋转视图

    旋转视图功能允许您在视图中进行旋转操作，以便从不同角度观察模型。

    • 设置相机轴心：

      • 设置相机轴心：键盘快捷键为“V”，在鼠标点击位置设置轴心，视图将围绕轴心旋转。
      • 设置相机轴心并旋转：键盘快捷键为“Ctrl+R”，在鼠标点击位置设置轴心，视图将围绕轴心旋转。设置轴心时，如果当前视图为平面视图，视图将 自动切换至3D视图。

    • Ctrl + 鼠标中键：您可以通过按住 Ctrl键 + 鼠标中键，并移动鼠标来灵活的移动视图位置。

    • 视图菜单 -> 旋转：
      • 横向+15：视图将围绕轴心横向旋转15度。
      • 横向-15：视图将围绕轴心横向旋转负15度。
      • 纵向+15：视图将围绕轴心纵向旋转15度。
      • 纵向-15：视图将围绕轴心纵向旋转负15度。
      • 横向+5：视图将围绕轴心横向旋转5度。
      • 横向-5：视图将围绕轴心横向旋转负5度。
      • 纵向+5：视图将围绕轴心纵向旋转5度。
      • 纵向-5：视图将围绕轴心纵向旋转负5度。
      • 禁用旋转：禁用视图旋转功能。

    漫游视图

    漫游视图功能允许您以平滑的方式在模型视图中移动，以便观察模型的不同部分。

    • 在工具栏或视图菜单中找到"漫游视图"按钮。
    • 单击该按钮，视图将进入漫游模式。
    • 使用鼠标拖动来漫游视图，观察模型的不同部分。

    创建裁剪面

    创建裁剪面功能允许您定义一个平面，以便将模型在该平面上进行裁剪，以便查看特定区域的详细信息。

    • 在工具栏或视图菜单中找到"创建裁剪面"按钮。
    • 单击该按钮，视图将进入创建裁剪面模式。
    • 在模型中选择一个平面来定义裁剪区域。

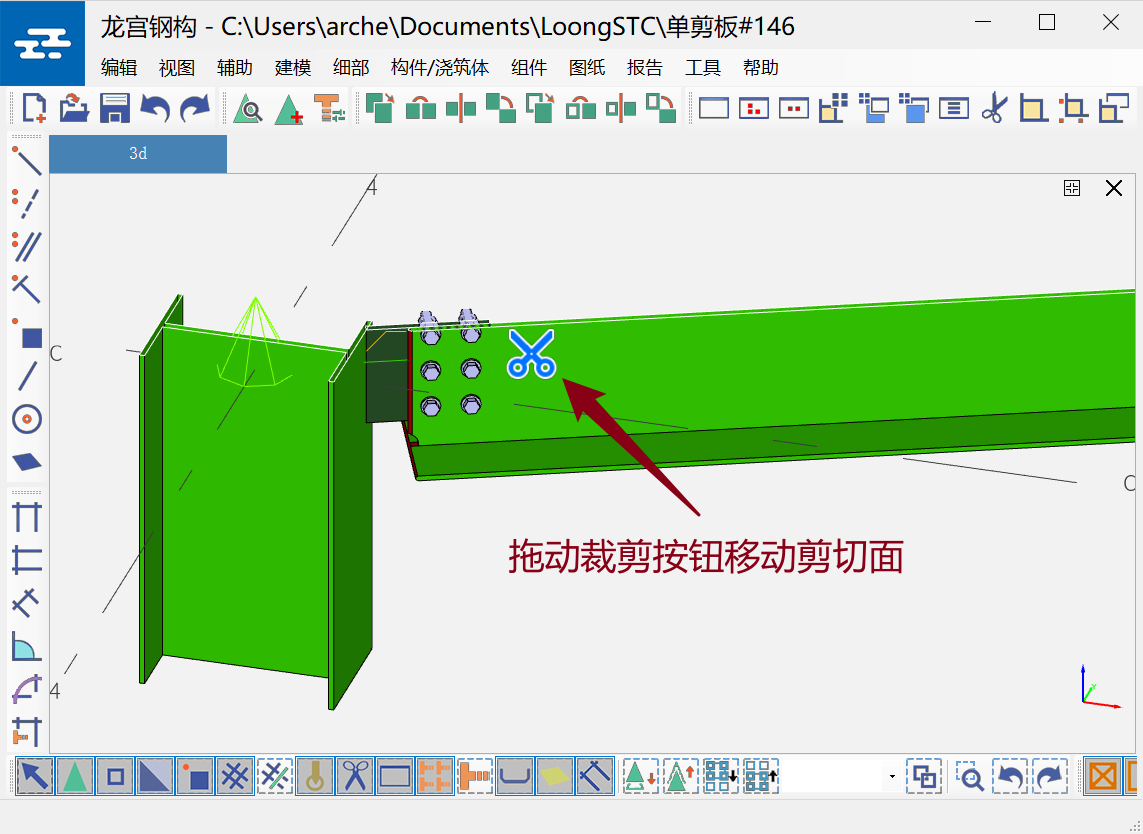

    • 创建裁剪平面后，您可以拖动视图中“裁剪”图标来移动裁减面。在“裁剪”图标上点击右键可删除裁减面。
