测量

测量在龙宫STC中是一个重要的工具，用于获取模型中构件的尺寸、距离和角度等信息。通过测量功能，您可以获取准确的尺寸数据，并在模型中进行实时测量，以支持设计、校核和施工等工作。

距离

用于测量两点之间间距。

  • 选择菜单栏 工具 -> 测量 -> 距离，或者直接按键盘F键，启动该命令。
  • 在视图中选择要测量的两个点，移动鼠标至显示距离的一侧，再次点击鼠标左键，距离值将会显示在最后点击的一侧。

水平距离

用于测量两点之间水平距离。

  • 选择菜单栏 工具 -> 测量 -> 水平距离，启动该命令。
  • 在视图中选择要测量的两个点，移动鼠标至显示距离的一侧，再次点击鼠标左键，系统将会显示两点间的水平距离。

请注意

水平距离和竖直距离是基于视图平面，而非工作平面。

竖直距离

用于测量两点之间竖直距离。

  • 选择菜单栏 工具 -> 测量 -> 竖直距离，启动该命令。
  • 在视图中选择要测量的两个点，移动鼠标至显示距离的一侧，再次点击鼠标左键，系统将会显示两点间的竖直距离。

角度

用于测量相交直线间的角度。

  • 选择菜单栏 工具 -> 测量 -> 角度，启动该命令。
  • 在视图中找到存在夹角的两条直线，在夹角顶点处点击鼠标，再分别在夹角的两条边上点击鼠标，系统将显示夹角的角度。

弧

用于测量相圆弧的弧长和半径。

  • 选择菜单栏 工具 -> 测量 -> 弧，启动该命令。
  • 在视图中找到要测量的圆，依次点击圆弧上的三个点，第一点为圆弧的起点，第二点确定圆弧方向，第三点给出圆弧的终点。
  • 测量工具将依次连接三点形成圆弧，并在弧上给出弧长和半径长度。

螺栓间距

用于测量螺栓组间距。

  • 选择菜单栏 工具 -> 测量 -> 螺栓间距，启动该命令。

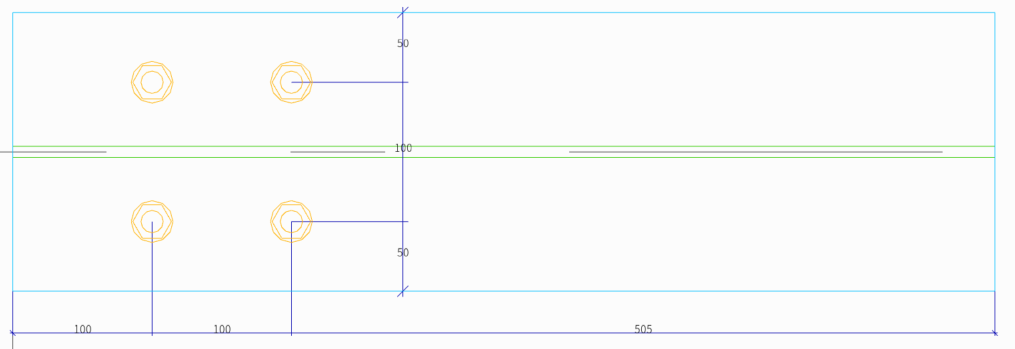

  • 在视图中选择要测量的螺栓组，再点击螺栓连接的零件，系统会给出螺栓组相对于零件各位置的距离。如下图所示：
螺栓间距

清除测量信息

  • 测量信息基于视图显示，仅显示在执行测量命令的视图中。
  • 您可以在视图空白处点击右键，选择重绘命令，测量信息将被清除。
