模型首选项

模型首选项允许用户根据其需求和偏好自定义和配置模型的各种设置和选项。通过模型首选项,用户可以调整软件的行为方式,以更好地适应其工作流程和项目要求。以下是模型首选项的使用方法和功能说明。


单位和精度

  • 设置模型的基本单位和精度。
属性名 说明
[ 建模 ]
长度 单位的可选项包括:mm、cm、m、in、ft、ft-in。
角度 单位的可选项包括:角度 和 弧度。
弹性常数 单位的可选项包括:kg/m、kg/cm、kg/mm、T/m、T/cm、T/mm、N/m、N/cm、N/mm、daN/m、daN/cm、daN/mm、kN/m、kN/cm、kN/mm、lbf/in、lbf/ft、kip/in、kip/ft。
转动弹性常数 单位的可选项包括:kgm/rad、kgm/angle、Tm/rad、Tm/angle、Nm/rad、Nm/angle、daNm/rad、daNm/angle、kNm/rad、kNm/angle、lbf-in/rad、lbf-in/angle、lbf-ft/rad、lbf-ft/angle、kip-in/rad、kip-in/angle、kip-ft/rad、kip-ft/angle。
系数 无单位,仅可设置精度。
单位的可选项包括:kg、T、N、daN、kN、lbf、kip。
均布荷载 单位的可选项包括:kg/m、T/m、N/m、daN/m、kN/m、lbf/in、lbf/ft、kip/in、kip/ft。
表面荷载 单位的可选项包括:kg/m2、T/m2、N/m2、daN/m2、kN/m2、lbf/in2、lbf/ft2、kip/in2、kip/ft2。
弯矩 单位的可选项包括:kgm、Tm、Nm、daNm、kNm、lbf-in、lbf-ft、kip-in、kip-ft。
均布弯矩 单位的可选项包括:kgm/m、Tm/m、Nm/m、daNm/m、kNm/m、lbf-ft/ft、kip-ft/ft。
温度 单位的可选项包括:K、F。
变形 单位的可选项包括:mm、cm、m、in、ft、ft-in。
[ 截面 ]
截面尺寸 单位的可选项包括:mm、cm、m、in、ft。
变形 单位的可选项包括:角度 和 弧度。
面积 单位的可选项包括:mm2、cm2、m2、in2、ft2。
截面模量 单位的可选项包括:mm3、cm3、m3、in3、ft3。
惯性矩 单位的可选项包括:mm4、cm4、in4。
回转半径 单位的可选项包括:mm、cm、m、in、ft。
扭转常量 单位的可选项包括:mm4、cm4、in4。
弯曲常量 单位的可选项包括:mm6、cm6、in6。
覆盖面积 单位的可选项包括:mm2/m、cm2/m、m2/m、in2/in、in2/ft、ft2/ft。
[ 材质 ]
强度 单位的可选项包括:kg/m2、kg/cm2、kg/mm2、T/m2、T/cm2、T/mm2、N/m2、N/cm2、N/mm2、daN/m2、daN/cm2、daN/mm2、kN/m2、kN/cm2、kN/mm2、lbf/in2、lbf/ft2、kip/in2、kip/ft。
弯矩 单位的可选项包括:kg/m2、kg/cm2、kg/mm2、T/m2、T/cm2、T/mm2、N/m2、N/cm2、N/mm2、daN/m2、daN/cm2、daN/mm2、kN/m2、kN/cm2、kN/mm2、lbf/in2、lbf/ft2、kip/in2、kip/ft。
密度 单位的可选项包括:kg/m3、T/m3、N/m3、kN/m3、lbf/ft3。
重量 单位的可选项包括:kg、T、N、lbf、kip。
应变 单位的可选项包括:% 和 ‰ 。
热膨胀系数 单位的可选项包括:1/K 和 1/F。
比率 单位的可选项包括:% 和 ‰ 。
体积 单位的可选项包括:mm3、cm3、m3、in3、ft3。

零部件

  • 零部件材质、编号,以及螺栓的默认配置。

材质

  • 在材质选项卡的列表中,您可以设置不同截面型材类型对应的默认材质。
  • 点击选择按钮,可以选取对应截面类型的默认配置。
  • 您也可以添加、修改截面类型与默认材质之间的映射。

编号

  • 支持您设置焊接到主构件、焊接到次构件、零散零件以及构件中零散零件的默认编号。

螺栓

  • 支持设置螺栓的边距系数、边距参照物,默认螺栓标注和默认尺寸。

螺栓边距系数

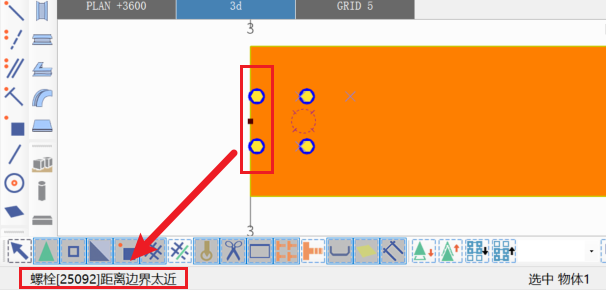

螺栓边距系数指螺栓中心与其所连接的材料边缘的边距,如果边距小于 系数*螺栓直径,则会在龙宫STC软件窗口左下角提示告警信息。

螺栓边距系数

碰撞

  • 用于设置螺栓的碰撞参数,可设置螺栓头部的长宽距离系数,以及尾部的长度系数。
  • 当进行碰撞检测时,系统将会检测螺栓头部尾部实际距离乘以相关系数后所得到的距离。

图纸尺寸

  • 长度尺寸:设置最小距离,以及有效零件的最小边长。
  • 扩大:
    • 扩大界限:定义尺寸放大的默认限制,当启用尺寸放大时,图纸尺寸会放大显示小于限制值的内容。
    • 扩大缩放:定义放大缩放时所使用的方法。"页面"表示放大限制乘以当前视图的比例;"模型"方法不考虑图纸比例进行扩大,例如,视图缩放为1:20,则小于5mm的内容都将被放大。
  • 尺寸线:可设置箭头的尺寸延长长度。

图纸对象

  • 用于设置默认的线类型和线颜色。

编号

属性名 说明
位置编号分隔符 可选分隔符包括:“.”、“,”、“/”、“-”。
钢筋位置编号分隔符 可选分隔符包括:“.”、“,”、“/”、“-”。
零件编号类型 可选 “零件编号” 或 “组合的构件/零件编号”。

朝向

  • 向北投影设置用来定义模型的北方向。全局坐标X轴逆时针方向的旋转角度。
  • 创建定位标记时,倾斜极限给出了判断梁或柱的判断标准,大于柱倾斜极限的被视作柱,小于梁倾斜极限的视作梁,其他角度视作支撑。
  • 视图方向配置定义了构件图中默认的梁和支撑、以及柱的视图方向。
  • 标记位置:
    • 梁和支撑的首选定位配置可选择 左边 或 右边。
    • 支持配置是否在布置图中,总把编号放置在柱的中心。
