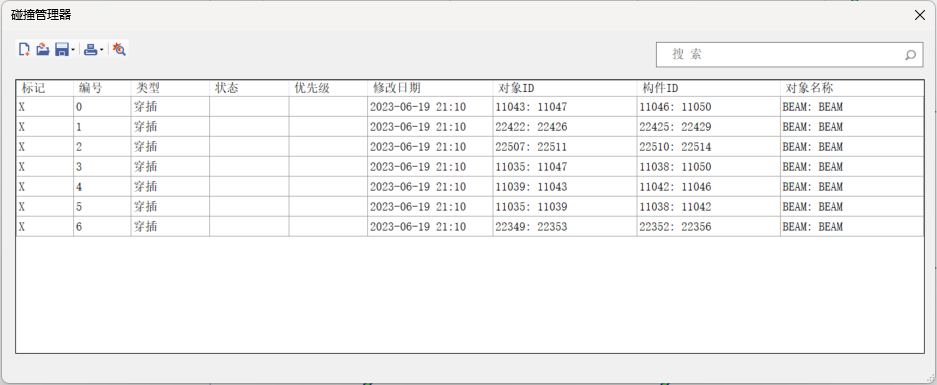

碰撞检查 碰撞检查用于检查结构模型中是否存在零件之间的干涉或碰撞。它能够帮助用户及早发现潜在的冲突问题,并提供解决方案,以确保结构在施工或制造过程中没有碰撞问题。通过使用碰撞检查功能,您可以提高设计的准确性和结构的安全性。 碰撞管理器 选择菜单栏 工具 -> 碰撞检查... 命令,可以打开碰撞管理器窗口: 在碰撞管理器中,您可以执行碰撞检查(),打印检查结果(),保存结果(),打开碰撞检查存档()或者新建检查()。 您可以在搜索框中搜索零件/构件的ID或名称,或其任何结果中的信息,以快速查询某条碰撞检查结果。 点选碰撞检查结果中的某一项,视图中对应的零件将会被高亮显示。 如何执行碰撞检查 您需要先在视图中选择全部要检查的零件。 打开碰撞管理器并执行碰撞检查()命令。
