建模前的准备
项目单位和精度设置
在开始建模之前，首先需要设置项目的单位和精度。这些设置将影响模型中所有轴线、零件的尺寸和测量。按照以下步骤进行设置：

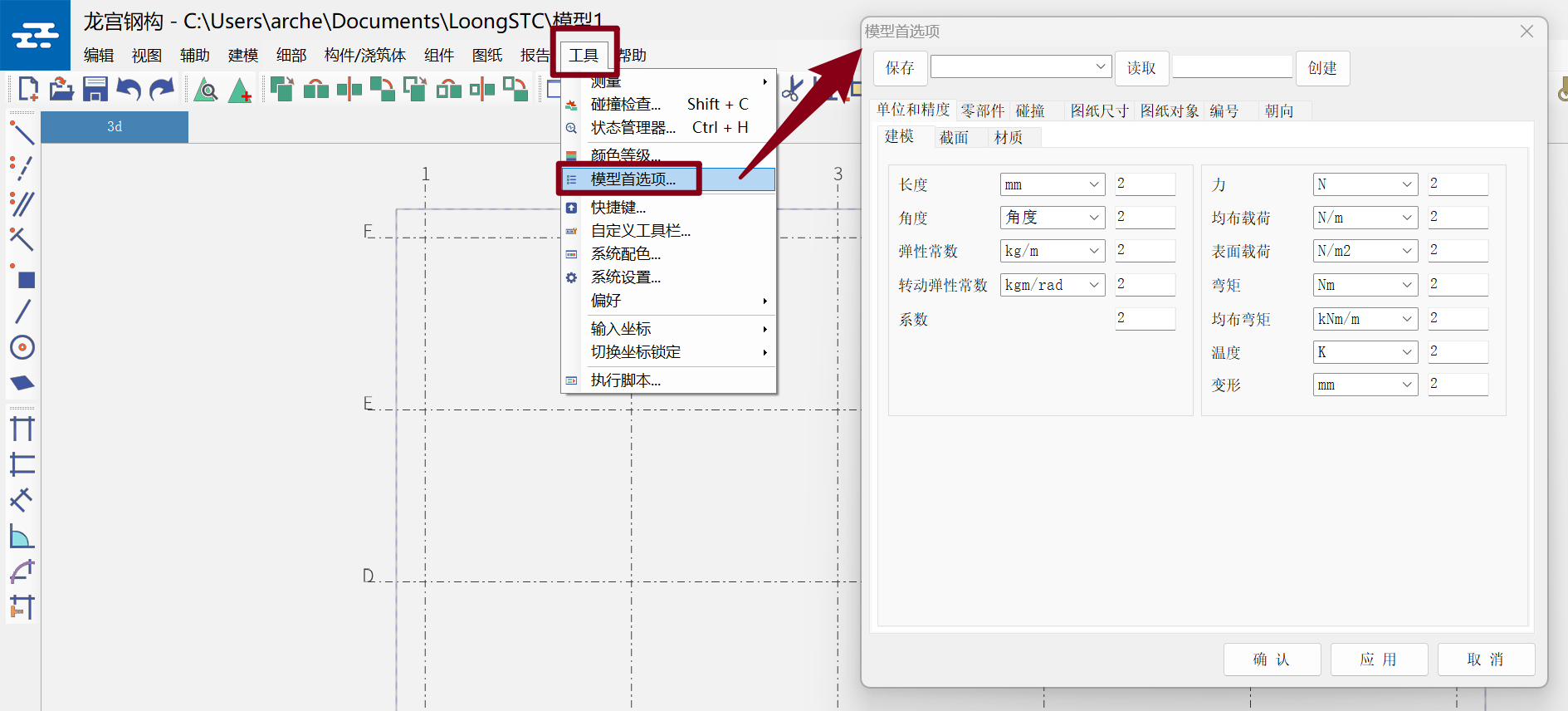

- 在龙宫STC软件菜单栏中选择 工具 -> 项目属性。
- 在 单位和精度 选项卡中选择适当的单位制（例如，米、毫米、英尺等），以及您需要的小数位数或分数精度。
- 在 零部件 选项卡中选择您需要的零件默认材质。
- 其他选项可暂时保持默认。
- 单击 确定 保存设置。
定义轴网和轴线
轴网和轴线在建模过程中起着重要的定位和对齐作用。正确设置轴网和轴线可以帮助您更准确地创建和编辑零件。下面是详细的轴网和轴线设置说明：
相关概念
- 轴网的原点：轴网系统的起点，用于确定轴网线的位置和方向。它通常是一个坐标系的起点，这个参考点可以是项目中的任意位置，用于定位和测量建筑物或结构的各个部分。
- 数量和间距：轴网的数量指的是轴网线的个数，间距是指相邻轴网线之间的距离。
- 轴线起始点和结束点：轴线的起始点是轴线的起始位置，结束点是轴线的结束位置。它们定义了轴线的长度和方向。
- 轴线编号：每条轴线都有一个唯一的编号，用于标识和识别轴线。轴线编号通常采用字母和数字的组合，例如A、B代表Y轴轴线，1、2代表X轴轴线等。
轴网设置
轴网是一组水平和垂直线，用于划分建筑结构的平面。按照以下步骤设置轴网：
- 新建模型后，龙宫STC会自动创建轴网。您可以双击轴网，或者在菜单栏中选择 辅助 -> 轴网属性 编辑轴网。
- 您也可以通过 辅助 -> 创建轴网 创建新的轴网。
- 根据需要设置轴网的原点、X、Y、Z轴轴线数量和间距，为每条轴线设置标签。
轴线设置
轴线是相对于轴网的线，用于确定零件的位置和方向。按照以下步骤设置轴线：
- 您可以在创建轴网，或修改轴网属性的过程中统一设置轴线。
- 也可以通过菜单栏 辅助 -> 添加轴线 来添加新的轴线。
- 在工作区中定义轴线的起始点和结束点。
- 根据需要创建更多的轴线。
轴网和轴线调整
- 一旦创建了轴网和轴线，您可以使用一般操作中介绍的复制、移动命令对细节进行调整。
- 也可以通过视图的隐藏、重绘命令对轴网和轴线进行隐藏或恢复显示。
提示
请注意点选轴网需要确认已激活了选择工具栏中的“轴网”按钮
；
若点选单根轴线需确保激活“单根轴线”按钮
。
