截面型材库
截面型材管理器是龙宫STC中用于管理项目中常用型材的集合。通过截面型材管理器，您可以定义和维护项目中使 用的各种型材，如工型钢、L型钢、T型钢（或混凝土）等。
截面管理器
截面型材的相关概念
截面型材管理器涉及到的相关概念如下：
-
型材库：截面型材管理器提供了一个型材库，其中包含了常见的预定义型材。您可以在型材库中查找和选择合适的型材，并进行相应的调整和修改。
-
型材定义：在截面型材管理器中，您可以定义各种常见的钢结构型材。每个型材类型都包含了若干属性，如型材类型、名称、格式、一系列尺寸属性等。您可以根据项目的需要定义和定制不同类型的型材。
-
型材类型：型材类型分为主类型和子类型，主类型包括 I、L、Z、C、T 等型材截面类型；子类型包括热轧、冷轧、对称、非对称等工艺或其他类型。
-
参数动态配置：每种主类型下都包含一种或多种参数化的动态配置，每个动态配置以多个变量组成的表达式来描述。每种主类型下的不同表达式对应不同子类型。您可以在编辑零件属性时，直接使用表达式描述零件的型材截面。
截面型材管理器
在龙宫STC中，截面型材管理器包含以下功能：

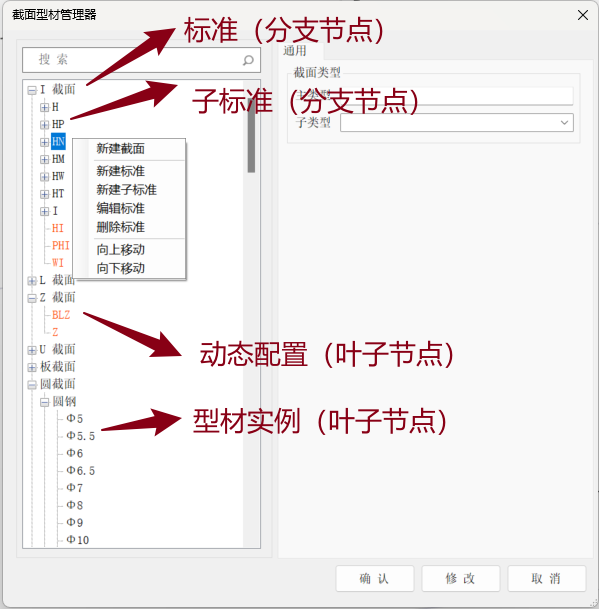

- 型材标准：截面型材管理器采用树形结构管理所有支持的型材，树形结构的每个分支表示一个过滤型材的标准，由上至下逐级过滤型材类型以及型材的名称。树中的叶子节点代表一种具体的型材实例，或动态配置的实例。
进一步解释
树中的每个叶子节点只会在整个树中出现一次。例如一个型材实例或动态配置（叶子节点），被包含在位于上方的型材标准中，那么在其下方的标准将无法再次看到该叶子节点。

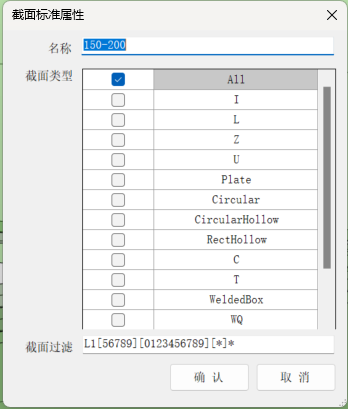

- 创建和编辑型材标准：您可以在分支节点上点击右键以创建或编辑型材标准，以便更好的为型材分组，方便检索。在截面标准编辑的窗口中，您可以指定该标准包含的所有类型，同时添加 截面过滤 规则，用以进一步过滤所选类型下的实例名称。截面过滤规则支持正则表达式。
- 创建和编辑型材：您可以通过添加新型材来扩充截面型材管理器，或编辑现有型材的属性。您可以指定型材的类型、名称、截面尺寸规格的各项属性等。
自定义截面
- 选择菜单栏 建模 -> 截面型材 -> 自定义截面 命令，您可以在平面视图上绘制自定义截面。

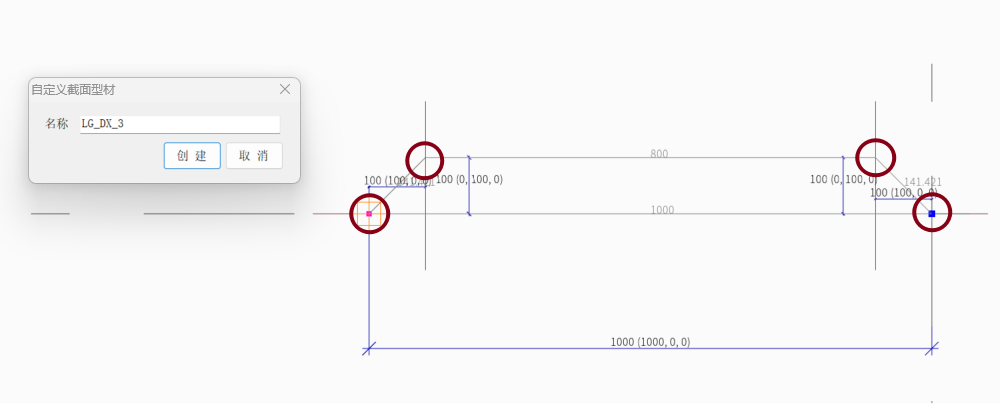

- 下图是一个创建自定义型材的例子，指定新型材截面的名称后，点击创建按钮，按下图依次点击红圈中的四个点，然后按鼠标中间结束创建：
- 绘制成功后您可以在截面型材管理器中，或者零件属性窗口选择截面时看到刚定义的截面：
