批量布置
批量布置功能会根据您选择的轴线交点或单根轴线,批量创建钢柱、钢梁、混凝土基础、混凝土柱以及梁。该功能有助于您快速搭建钢结构,或混凝土框架。
您可以选择菜单栏 建模 -> 批量布置 中的各项功能来执行批量布置,功能包括钢结构柱、梁、正交梁,混凝土基础、混凝土柱和梁六项子功能。
每项子功能都会提供如下三种布置方式:
柱
- 框选:按住鼠标左键框选轴网上的多个交点,龙宫STC会在这些交点上自动布置钢结构柱。
- 多边形:通过鼠标左键点选视图上的任意多个点,在这些点围成的多边形中,龙宫STC会在所有轴线交点上自动布置钢结构柱。
- 选轴线:选择单根轴线,龙宫STC会在选定的轴线与其他轴线的交点上,自动布置钢结构柱。
提示
在批量布置之前,您可以先打开对应对象的属性窗口,例如对象为柱则打开柱属性,编辑属性值并应用,之后批量布置会直接使用刚刚应用过的属性创建柱。该操作逻辑对其他批量布置对象也相同。
梁
- 框选:按住鼠标左键框选轴网上的多个交点,龙宫STC会在每一根轴线上,识别出所有直接相邻的交点对,在每一对交点间自动创建钢结构梁。
- 多边形:通过鼠标左键点选视图上的任意多个点,在这些点围成的多边形中,龙宫STC会在每一根轴线上,识别出所有直接相邻的交点对,在每一对交点间自动创建钢结构梁。
- 选轴线:选择单根轴线,龙宫STC会在这跟轴线上识别出所有直接相邻的交点对,在每一对交点间自动创建钢结构梁。
次梁

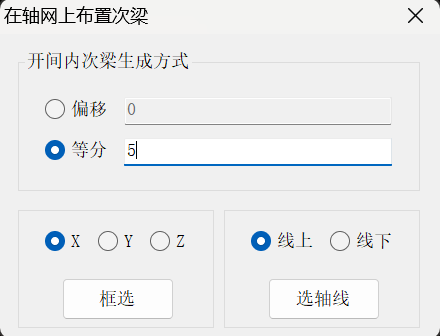

- 批量布置次梁功能可以在选定的轴线交点范围内创建次梁。该功能提供了不同的操作面板。
- 开间内次梁生成方式中提供了偏移或等分两种设置。
- 偏移用于设置次梁的偏移距离;等分用于设置开间中用次梁等分的间隔数量。
- 支持框选多个坐标轴交点布置次梁。执行布置时,可选择延某根坐标轴执行。
- 同样支持延轴线布置次梁。执行布置时,可选择新次梁在轴线上或轴线下。
正交梁
- 框选:按住鼠标左键框选轴网上的多个交点,龙宫STC会在每个交点上,延当前工作平面正交的方向上创建正交梁。
- 多边形:通过鼠标左键点选视图上的任意多个点,在这些点围成的多边形中,龙宫STC会在每个交点上,延当前工作平面正交的方向上创建正交梁。
- 选轴线:选择单根轴线,龙宫STC会在选定的轴线与其他轴线的交点上,延当前工作平面正交的方向上创建正交梁。
混凝土基础
- 框选:按住鼠标左键框选轴网上的多个交点,龙宫STC会在这些交点上自动布置混凝土基础。
- 多边形:通过鼠标左键点选视图上的任意多个点,在这些点围成的多边形中,龙宫STC会在所有轴线交点上自动布置混凝土基础。
- 选轴线:选择单根轴线,龙宫STC会在选定的轴线与其他轴线的交点上,自动布置混凝土基础。
混凝土柱
- 框选:按住鼠标左键框选轴网上的多个交点,龙宫STC会在这些交点上自动布置混凝土柱。
- 多边形:通过鼠标左键点选视图上的任意多个点,在这些点围成的多边形中,龙宫STC会在所有轴线交点上自动布置混凝土柱。
- 选轴线:选择单根轴线,龙宫STC会在选定的轴线与其他轴线的交点上,自动布置混凝土柱。
混凝土梁
- 框选:按住鼠标左键框选轴网上的多个交点,龙宫STC会在每一根轴线上,识别出所有直接相邻的交点对,在每一对交点间自动创建混凝土梁。
- 多边形:通过鼠标左键点选视图上的任意多个点,在这些点围成的多边形中,龙宫STC会在每一根轴线上,识别出所有直接相邻的交点对,在每一对交点间自动创建混凝土梁。
- 选轴线:选择单根轴线,龙宫STC会在这跟轴线上识别出所有直接相邻的交点对,在每一对交点间自动创建混凝土梁。
