辅助点
辅助点是辅助绘制工具的一种，用于标记和定位位置。辅助点可以帮助您在模型中精确地确定和构件对象的位置。
作用
- 辅助点可以作为标记点，用于指导零件的位置、距离和对齐。
- 辅助点可以用于创建几何约束的参考，例如平行、垂直和相等的关系。
- 辅助点可以用于确定对象的中心或特定点，以支持精确的建模和布局。
创建辅助点的方法
在延长线上
该命令可以在给定的线段方向上，由线段终点偏移一段距离设置辅助点。
- 双击工具栏的 延长线上创建点（
）按钮，可以打开延长距离设置窗口，您可以在窗口中设置延长距离并点击应用按钮保存配置。 - 除工具栏外，也可以选择菜单栏 辅助 -> 添加辅助点 -> 在延长线上 执行命令。
- 在模型中点击线段的起点和终点。
- 松开鼠标以创建辅助点。辅助点将位于由起点到终点延长线方向上，距终点延长距离的位置。
同时创建多个点

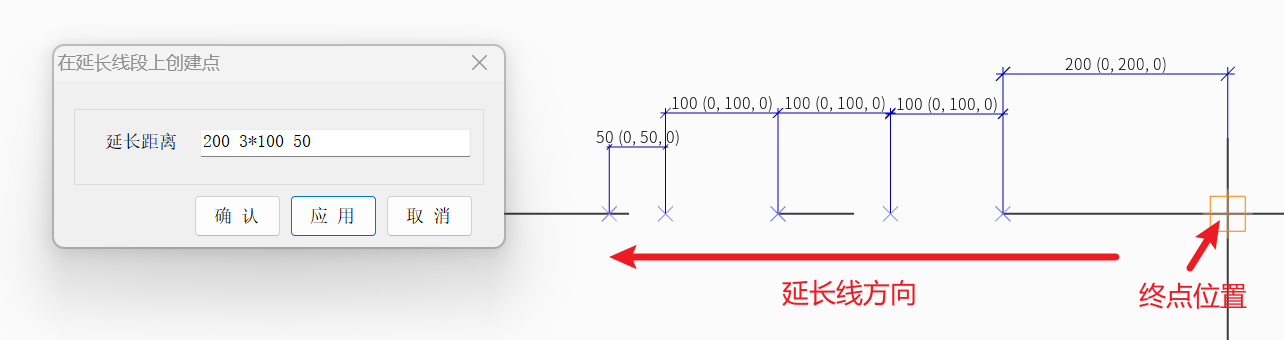

您可以在设置延长距离时，使用空格间隔，输入多个距离值；如果多个距离值相等也可以使用乘法表达式表示，从而一次性创建多个点。
请注意辅助对象的距离有关设置都支持该方式。
平行于直线
该命令可以在平行于给定的线段的指定距离上设置两个辅助点。
- 双击工具栏的 平行于线创建点（
）按钮，可以打开偏移距离设置窗口，您可以在窗口中设置偏移距离并点击应用按钮保存配置。 - 除工具栏外，也可以选择菜单栏 辅助 -> 添加辅助点 -> 平行于直线 执行命。

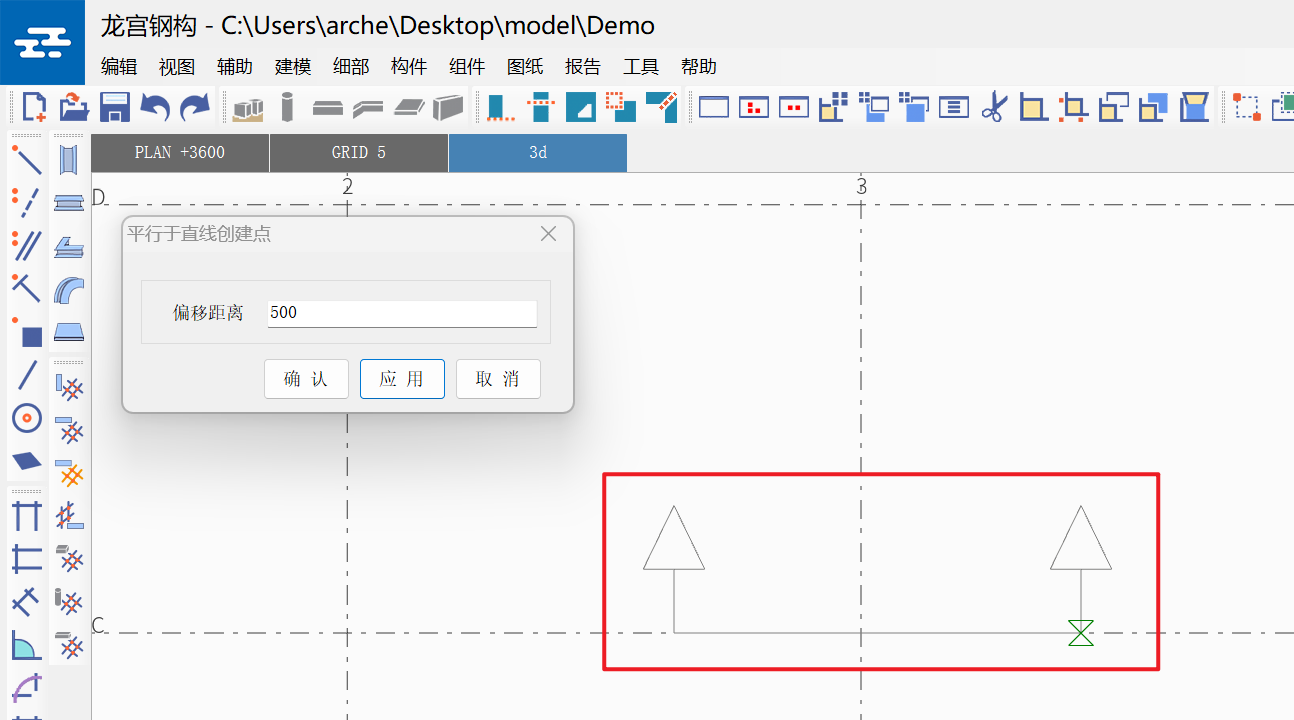

- 在模型中点击参考线的起点和终点。如下图所示，给定终点的同时，命令会通过箭头指示辅助点将位于参考线的哪一侧。
- 松开鼠标以创建与起点和终点平行的两个辅助点。辅助点将位于执行命令时箭头指向的方向上，距起点和终点偏移距离的位置。
等分线段
该命令可以在给定的两个点之间创建若干等分点。
- 选择菜单栏 辅助 -> 添加辅助点 -> 等分线段 命令，在模型中点击目标的两个点。
- 完成选择后，龙宫STC会在两个点之间，等距离的创建预设数量的点。
工作面点阵列
该命令可以基于工作平面坐标系，在整个模型空间中创建辅助点阵列。
- 选择菜单栏 辅助 -> 添加辅助点 -> 工作面点阵列 命令，将打开创建辅助点阵列窗口。
- 设置阵列在X-Y-Z轴上的间距和个数，阵列原点坐标，点击创建按钮可以创建点阵列。
直线上投影
该命令可以指定一条直线，并找到模型中任何位置在这条直线上的投影点。
- 选择菜单栏 辅助 -> 添加辅助点 -> 直线上投影 命令。
- 在模型中点选两个点设置目标直线。
- 在模型中点击要投影到该直线上的任意位置，将会在直线的投影位置上创建一个辅助点。
任意
该命令可以在任意可捕捉的位置创建辅助点。
- 选择菜单栏 辅助 -> 添加辅助点 -> 任意 命令。
- 点击任意可捕捉的位置，将会在该位置创建辅助点。
以上方法可以根据需要帮助您创建辅助点，以在模型中精确控制对象的位置和属性。
