焊接
焊接是钢结构中常用的连接方法之一,可以提供高强度和可靠的连接。在龙宫STC中,焊接功能可以帮助您创建和管理焊接连接。
创建焊缝
通过使用龙宫STC的焊缝工具,您可以轻松创建各种类型的焊缝,包括零件间焊缝、多边形焊缝和单零件焊缝,并且可以对焊缝进行编辑和调整。
零件间焊接
要创建零件间焊缝,请按照以下步骤操作:
- 在菜单栏找到 细部 -> 焊接 -> 创建零件间焊接 命令,点击执行该命令。
- 选择需要进行焊接的主零件和次零件,在两个零件间将显示焊接符号。
- 如果属性中指定工厂焊接,该焊接将形成一个构件,创建时选择的主零件为构件的主零件。
- 您可以继续选择需要焊接的零件,以焊接更多零件。

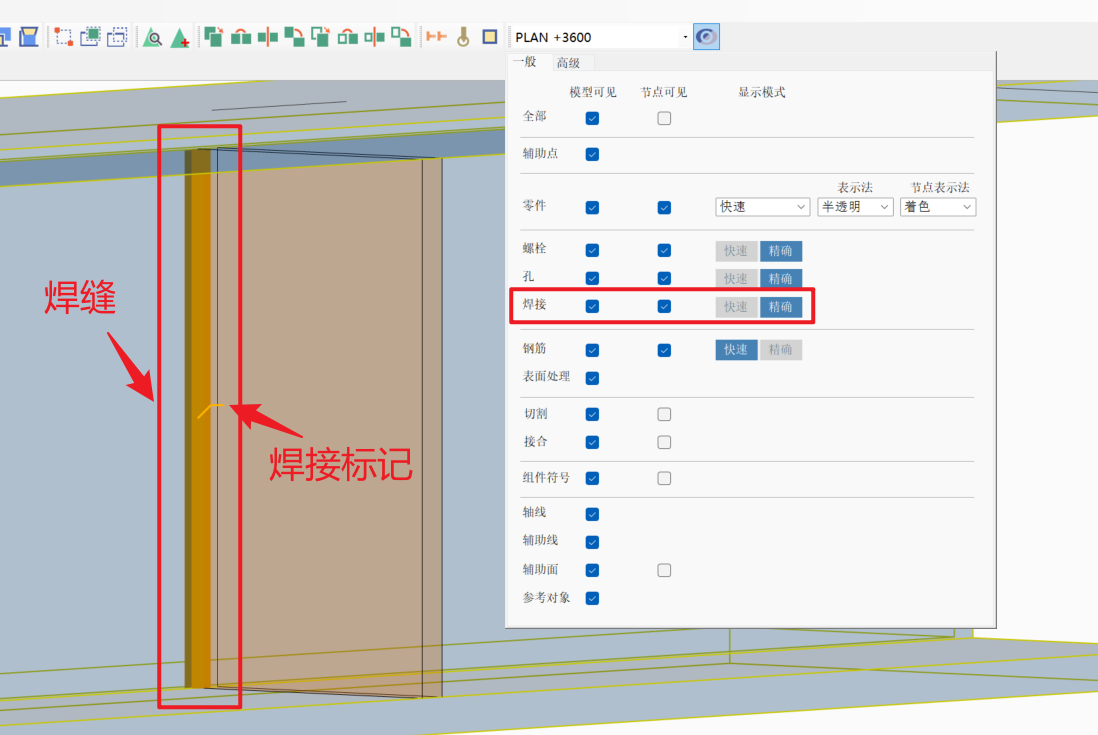

- 如果在视图的显示属性中,指定精确显示焊接,则可以在零件间看到该焊缝。
多边形焊接
多边形焊缝可以帮助您在两个零件间准确的绘制焊接位置,请按照以下步骤操作:
- 在菜单栏找到 细部 -> 焊接 -> 创建多边形焊接 命令,点击执行该命令。
- 选择需要进行焊接的主零件和次零件,在零件上绘制多边形形状,表示焊缝的位置和形状,按鼠标中键终止绘制,在两个零件间将显示焊接符号。
- 如果属性中指定工厂焊接,该焊接将形成一个构件,创建时选择的主零件为构件的主零件。
- 如果在视图的显示属性中,指定精确显示焊接,则可以在零件间看到该焊缝。
单零件焊接
您也可以在单个零件上创建一个焊缝,请按照以下步骤操作:
- 在菜单栏找到 细部 -> 焊接 -> 单零件焊接 命令,点击执行该命令。
- 选择需要创建焊缝的零件,点击多个点并按鼠标中键结束,焊接命令会依次连接每个点从而创建焊缝。
- 如果在视图的显示属性中,指定精确显示焊接,则可以在零件间看到该焊缝。
编辑焊接
要编辑已创建的焊接,请按照以下步骤操作:
- 选择已创建的焊缝。
- 依次点选主零件和次零件,焊接将在新选择的零件间重新创建。
焊接准备
通过焊接准备功能,您可以轻松准备需要焊接的部件。使用零件切割准备件或多边形切割准备件,根据设计要求和实际需求设置焊缝的类型和尺寸,以满足焊接工作的准备要求。确保焊接准备件与焊接位置相匹配,并根据需要进行必要的调整。
- 技术上焊接准备的操作与切割操作相同,但在出图环节图纸功能能够自动区分普通切割和焊接准备所产生的切割。
- 选择菜单栏 编辑 -> 焊接准备 -> 零件切割准备件 命令,选择被切割零件(准备件)和用于切割的零件,准备件将会被切割。
- 选择菜单栏 编辑 -> 焊接准备 -> 多边形切割准备件 命令,选择被切割零件(准备件),在准备件的某个面上绘制多边形,按鼠标中键闭合切多边形,以完成切割。
倒角
对于切割体,例如多边形切割体,您可以双击切角控制点,或者右击控制点,选择属性,对其进行倒角设置。
焊接属性表
属性名 | 说明 |
---|---|
[ 线上部分/ 线下部分 ] |
|
前缀 | 焊接的尺寸前缀。 |
尺寸 | 定义焊缝的尺寸。 |
类型 | 选择焊缝类型。 |
角度 | 自动坡口的角度。 |
轮廓 | 可选择 无、齐平、凸起 或 凹陷。 |
抛光 | 可选项由上至下依次为 研磨、机加工、切削、平齐抛光焊缝 或 平滑过渡焊缝表面。 |
长度 | 指定焊缝的长度。 |
斜度 | 指定斜度信息。 |
有效喉深 | 计算焊缝强度时使用的有效焊缝尺寸。 |
钝边高度 | 指线上、线下间坡口顶点间的具体。 |
对接间隙 | 指焊接零件间预留的间隙。 |
坡口半径 | 自动坡口切割带弧形的坡口时,例如U形或J形坡口,采用的半径。 |
自动坡口 | 是否指定是否自动为焊缝处的零件切割坡口。您也可以通过焊接准备手动切割坡口。 |
[ 公共属性 ] | |
参考文本 | 为焊接增加一段文本信息,可以进一步描述规格工艺等信息。 |
跳焊 | 是否采用跳焊焊接。选择否则采用连续焊接。 |
边缘/四边 | 指定只焊接位置属性设定的边缘,还是延接触面四周焊接。 |
工厂/工地 | 指定工厂焊接,或工地焊接。工厂焊接会将被焊接零件组成一个构件,从而影响出图。 |
NDT检验 | 非破坏性测试以及检验水平。 |
连接方式 | 作为次零件用于工厂设置,表示焊接的主零件为构件主零件,次零件为构件次零件;作为子构件代表嵌套构件,焊接主零件所在的构件作为上层构件,焊接到的构件为子构件。 |
位置 | 参考工作平面坐标系,定义焊缝相对于工作平面的位置。此配置不影响多边形焊接。 |
焊条分类 | 指定焊条分类。 |
焊条强度 | 指定焊条强度。 |
焊条系数 | 指定焊条强度系数。 |
过程类型 | 指定焊接过程的类型。 |
