螺栓
螺栓是钢结构中常用的连接元素，用于连接构件并提供结构的稳定性和强度。在龙宫STC中，螺栓功能可以帮助您轻松管理和调整螺栓连接。
创建螺栓
创建螺栓时需要选择菜单栏 细部 -> 螺栓 -> 创建螺栓 命令：
- 选择需要被螺栓连接的零件，在视图模型中选择主零件，并继续添加一个或多个子零件，按鼠标中键结束选择。
- 完成选择后，通过鼠标点选起始位置给定螺栓的排列方向。该方向为该螺栓组的x轴正方向。
剪力钉
对于剪力钉场景通常只需要选择主零件，选定主零件后再次按鼠标中键可跳过子零件选择。
编辑螺栓
- 如果需要在当前的螺栓组件中添加或删除零件，您可以选择菜单栏 细部 -> 螺栓 -> 编辑螺栓 命令，或者右击螺栓对象，选择 编辑螺栓部件。
- 编辑螺栓部件的操作与创建螺栓的步骤相同，添加主次零件并给定方向即可完成编辑。
- 如果螺栓组在其探测范围中，穿过了不同的主次零件，根据实际需求，您可以右击螺栓，选择 根据穿过零件分割 命令，将螺栓分成多个组。每个组保留相同配置，您也可以进一步修改每组螺栓的配置。
调整螺栓属性
龙宫STC还提供了丰富的功能来调整螺栓连接，以满足设计和施工需求。以下是一些常见的螺栓连接调整操作：
- 螺栓数量和间距：您可以调整螺栓连接中螺栓的数量和间距，以满足设计标准和强度要求。
- 螺栓排列方式：根据需要，您可以选择螺栓的排列方式，如矩形、菱形、环形或其他形状。
- 螺栓属性调整：您可以调整螺栓的属性，如螺栓头的形状、螺纹的类型和螺栓的材料等。
请根据您的设计和施工需求使用这些螺栓功能，并确保螺栓连接符合相关的标准和规范。
螺栓属性表
- 选择菜单栏 细部 -> 螺栓属性... 命令，或者双击视图中的螺栓部件可以打开螺栓属性窗口。
| 属性名 | 说明 |
|---|---|
| [ 螺栓栏 ] | |
| 尺寸 | 定义螺杆的直径尺寸。 |
| 标准 | 指定螺栓标准，标准定义参考下一章节“螺栓配置”。 |
| 类型 | 选择工厂或工地，如选择工厂，螺栓会将连接的零件添加到同一构件。 |
| 连接类型 | 指定作为零件添加到构件中，还是以子构件添加到已有构件中。 |
| 切面螺纹 | 指定被连接的材料中是否允许存在螺纹。 |
| 切割长度 | 指定螺栓从控制点开始向上、下两个方向检测材料的距离。如切割长度配置为100mm，则分别向上下探测50mm。 |
| 附加长度 | 指定螺杆的附加长度，附加长度包含在螺杆的总长度中。 |
| [ 位置栏 ] | |
| 纵向 | 指定螺栓的纵向位置偏移。 |
| 旋转 | 指定螺栓面向零件的旋转方向以及偏移量。 |
| 深度 | 指定螺栓的深度位置偏移。 |
| [ 偏移栏 ] | |
| X-首-尾 | 定义整个螺栓组在X轴上首尾的偏移。 |
| Y-首-尾 | 定义整个螺栓组在Y轴上首尾的偏移。 |
| Z-首-尾 | 定义整个螺栓组在Z轴上首尾的偏移。 |
| [ 排列栏 ] | |
| 排列方式 | 可选择矩形排列、横向奇数或偶数排列、纵向奇数或偶数排列、环形排列、发散形排列等。 |
| X间距 | X轴上列的间距。支持以空格给出X轴上多列的间距，支持输入n*m表达式格式，n代表列数，m代表间距。 |
| Y间距 | Y轴上行的间距。支持以空格给出Y轴上多行的间距，支持输入n*m表达式格式，n代表行数，m代表间距。 |
| 忽略 | 指定忽略某个螺栓，支持以空格间隔给出多个被忽略螺栓的序号。 |
| [ 开孔栏 ] | |
| 误差范围 | 设置螺栓孔能接受的误差范围，材料上最终的螺栓孔直径会增加该值。 |
| 孔类型 | 选择扩大孔或开槽，扩大孔为圆孔，开槽表示长孔。 |
| 扩大尺寸 | 如选择扩大孔，则该值有效，代表材料上最终的螺栓孔直径会增加该值。 |
| X轴向长孔 | 如选择开槽，则该值有效，代表材料上最终的螺栓孔在X轴方向上的长度会增加该值。 |
| Y轴向长孔 | 如选择开槽，则该值有效，代表材料上最终的螺栓孔在Y轴方向上的长度会增加该值。 |
| 旋转槽 | 选择开槽时有效，可选值为：平行、奇数、偶数。 |
| [ 示意图栏 ] | |
| 垫片1 | 是否添加垫片1。 |
| 垫片2 | 是否添加垫片2。 |
| 垫片3 | 是否添加垫片3。垫片3数量会根据配置动态添加，最多为9个，最少为1个。 |
| 长孔1 | 配置当孔类型为开槽时，材料1上是否以长孔开槽。 |
| 长孔2 | 配置当孔类型为开槽时，材料2上是否以长孔开槽。 |
| 长孔3 | 配置当孔类型为开槽时，材料3上是否以长孔开槽。 |
| 长孔4 | 配置当孔类型为开槽时，材料4上是否以长孔开槽。 |
| 长孔5 | 配置当孔类型为开槽时，材料5上是否以长孔开槽。 |
| 螺母1 | 是否添加螺母1。 |
| 螺母2 | 是否添加螺母2。 |
| 螺栓部件 | 如果取消螺栓部件，则仅在材料上开孔，模型将不在此处绘制螺栓。 |
请注意
在计算螺栓的有效长度时，当切面螺纹配置为否时，定义附加长度可能会使螺纹无法到达螺母区域。所以给定附加长度时请谨慎计算。
螺栓配置
螺栓配置中包含了螺栓组件库和螺栓目录，您可以在这里查看螺栓标准和具体螺栓型号的所有配置参数。也可以创建自定义的螺栓标准和螺栓实例。
螺栓组件库
螺栓组件内容
| 属性名 | 说明 |
|---|---|
| 短名称 | 指定螺栓部件的短名称。 |
| 标准 | 该螺栓部件所应用的标准。 |
| 材质 | 螺栓部件的材质。 |
| 抛光 | 螺栓部件的抛光处理。 |
| 等级 | 螺栓部件的等级。 |
| 误差范围 | 螺栓部件的公差。 |
| 螺栓配件示意图 | 指定螺栓部件每一部分配件所应用的标准，标准配置在每个螺栓实例中（参考螺栓目录）；系统自动选择螺栓时，该值用于筛选符合标准的各个螺栓配件。 |

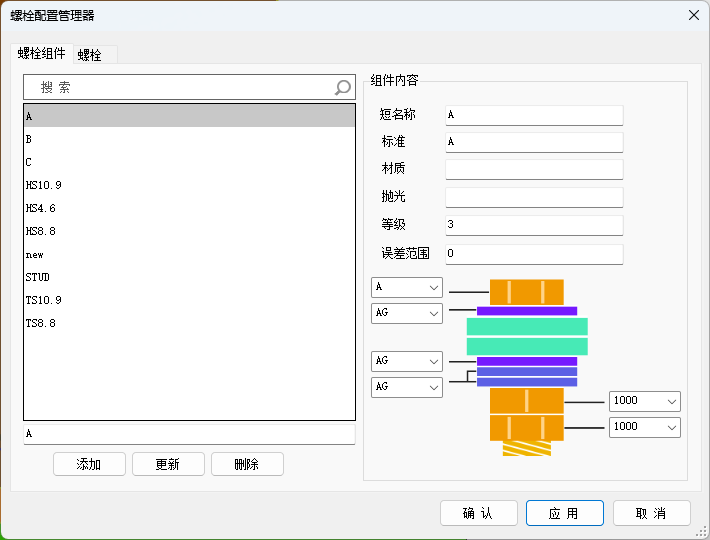

编辑螺栓组件
您可以通过配置管理器添加、修改或删除螺栓组件。
- 在配置管理器窗口左下方的名称框中输入新组件名称，点击添加按钮，即可添加新的螺栓组件。
- 选中任意螺栓组件，在右侧组件内容框中，可以修改各项属性，点击更新按钮以保存修改。
- 点击应用按钮会弹出对话框用于确认是否更新配置，按确定后配置将更新到视图模型中。
- 点击不需要的螺栓组件，并按删除按钮可以删除该螺栓组件。
螺栓目录
螺栓实例属性
| 属性名 | 说明 |
|---|---|
| 类型 | 通过下拉框选择螺栓的类型。 |
| 标准 | 定义螺栓标准，对应的螺栓组件将通过该标准过滤螺栓实例。 |
| 直径 | 螺杆的直径。 |
| 长度 | 螺杆的长度。 |
| 重量 | 螺栓重量。 |
| 补充长度 | 螺栓的补充长度，当切面螺纹设置为否时，该值约束了螺栓尾部探出螺母的最小长度，用于增强螺栓连接的可靠性。 |
| 跨度尺寸 | 螺栓头部对应扳手的跨度尺寸，该值定义了螺栓头部的尺寸 |
| 螺纹长度 | 螺杆上螺纹的长度。 |
| 顶部直径 | 螺栓头部外接圆的直径，只是显示值。 |
| 顶部厚度 | 螺栓头部的厚度。 |
| 垫片误差 | 垫片允许的误差值。 |

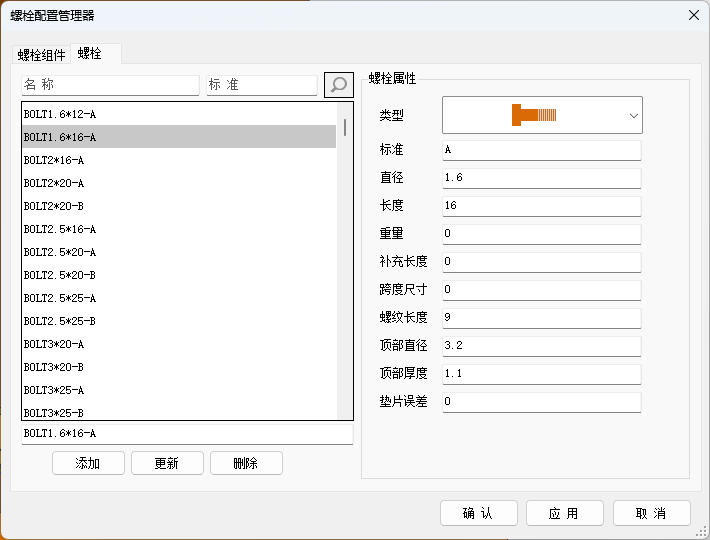

编辑螺栓实例
您可以通过配置管理器添加、修改或删除螺栓实例配置。
- 在配置管理器窗口左下方的名称框中输入新螺栓名称，点击添加按钮，即可添加新的螺栓实例。
- 选中任意螺栓，在右侧组件内容框中，可以修改各项属性，点击更新按钮以保存修改。
- 点击应用按钮会弹出对话框用于确认是否更新配置，按确定后配置将更新到视图模型中。
- 点击不需要的螺栓实例，并按删除按钮可以删除该螺栓实例。
