创建模板示例
- 龙宫STC将以创建 构件材料表 为例，为您演示如何创建图形模板。
图形模板预设置
- 通过编辑器入口进入图形模板编辑器后，需要进行一系列预设置工作，才能开始进行图形模板的绘制。
模板命名
- 点击
新建一个图形模板。 -
点击

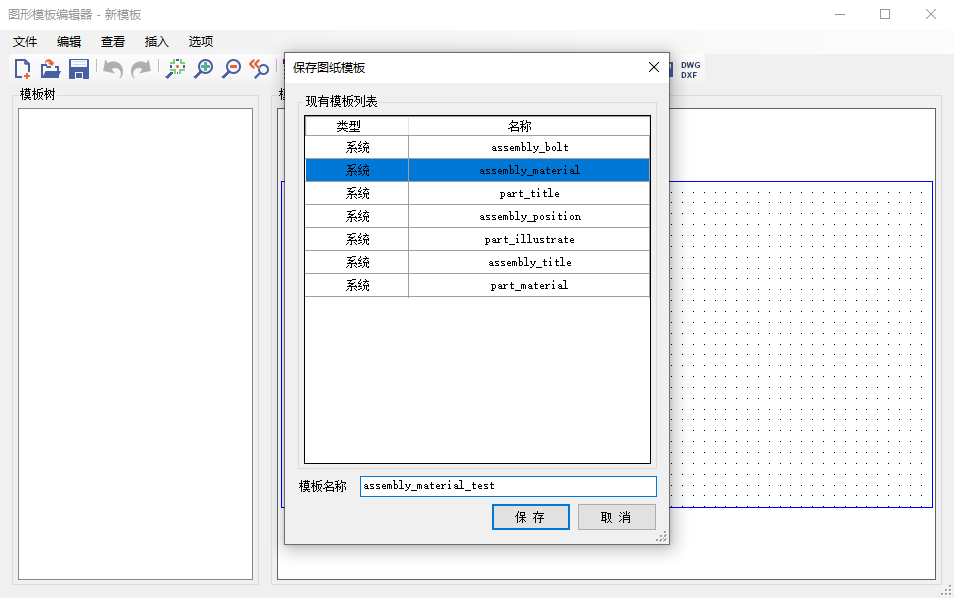

为该图形模板命名，便于后续查看，同时防止后续操作未保存丢失图形模板。
-

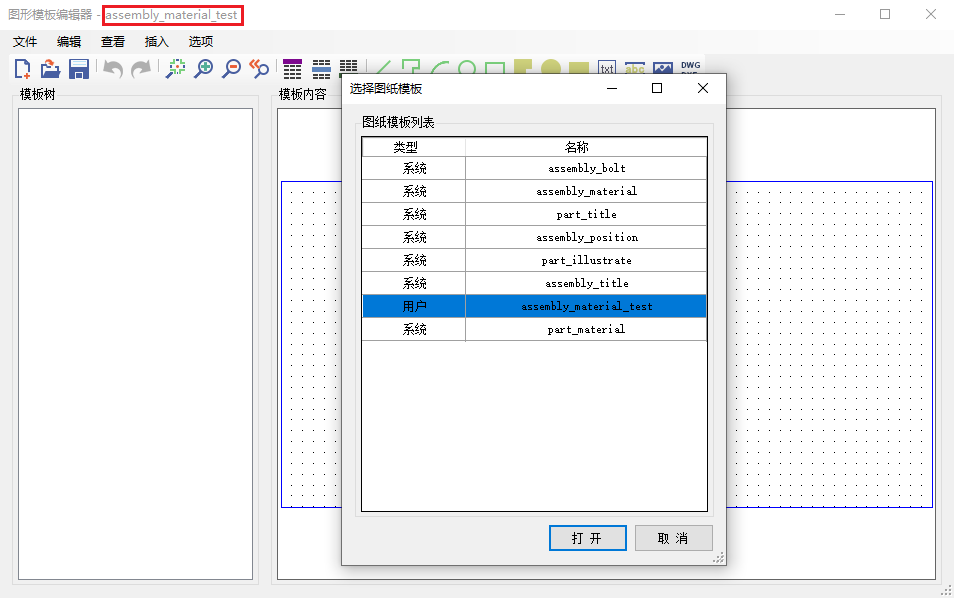

查看编辑器标题栏或点击
在模板列表中确认保存结果。
网格密度
- 模板页中有许多网格点，网格点密度越高，绘制精准度越高。
-

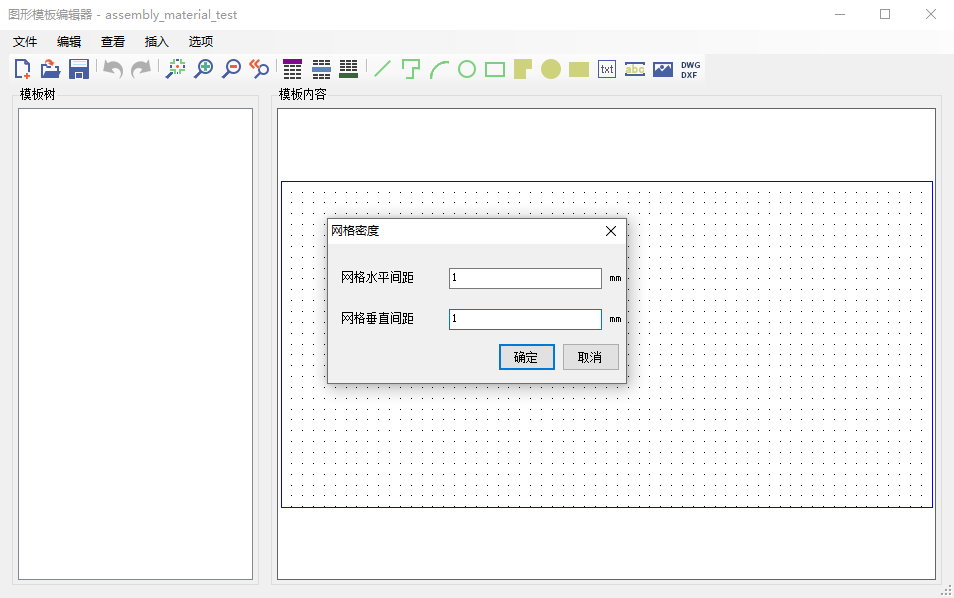

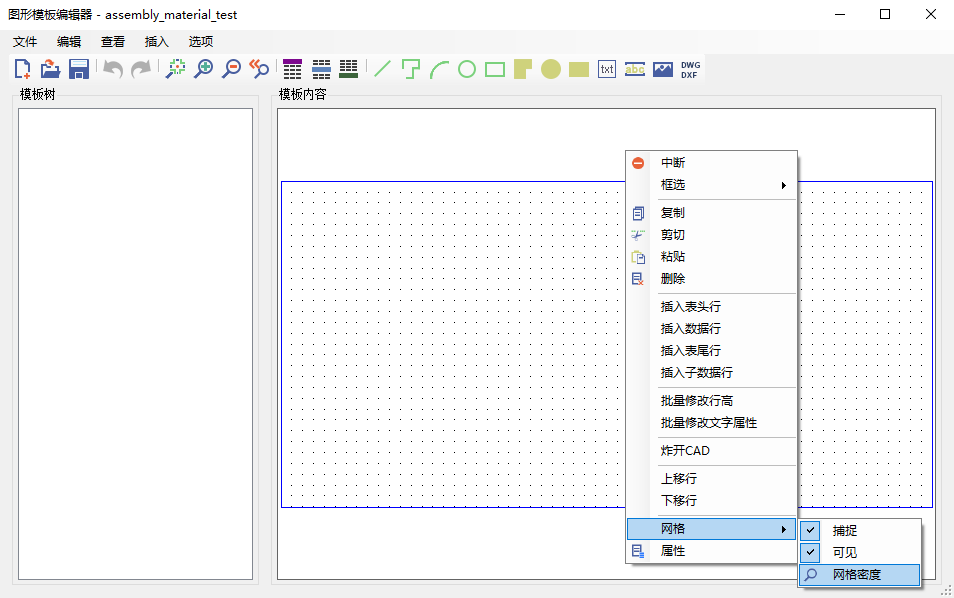

通过右键菜单中的网格-->网格密度打开网格密度窗口。
-
将网格的水平间距和垂直间距均设为 1 。
-

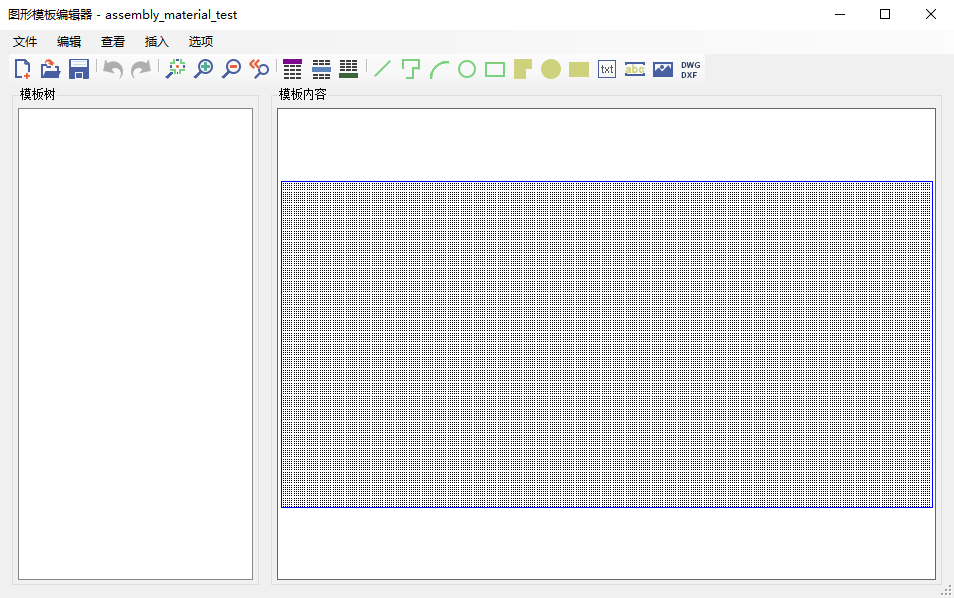

修改网格密度后的结果如下：
模板页属性
- 计算好所需图形模板的大小，根据需求修改图形模板页属性。
-

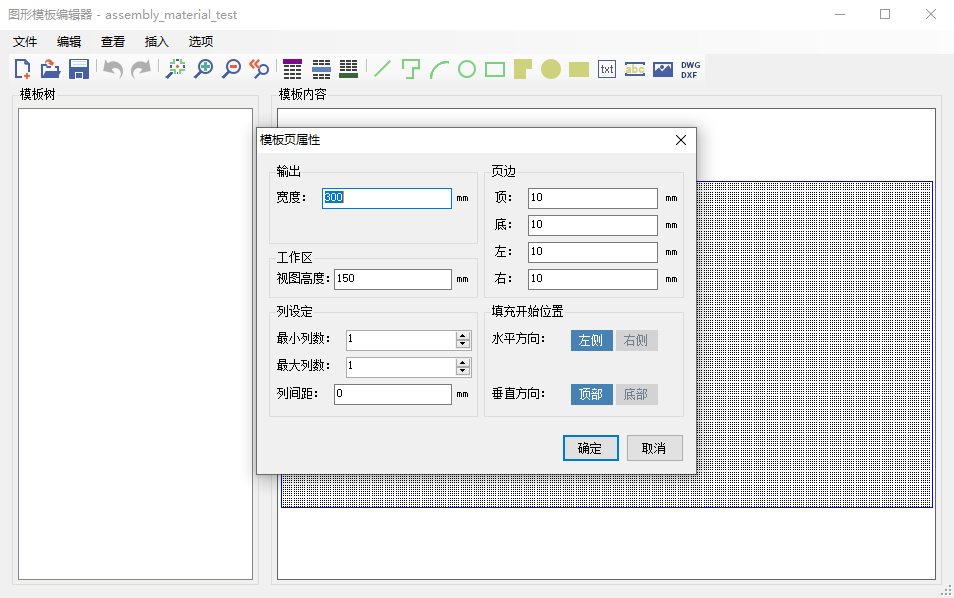

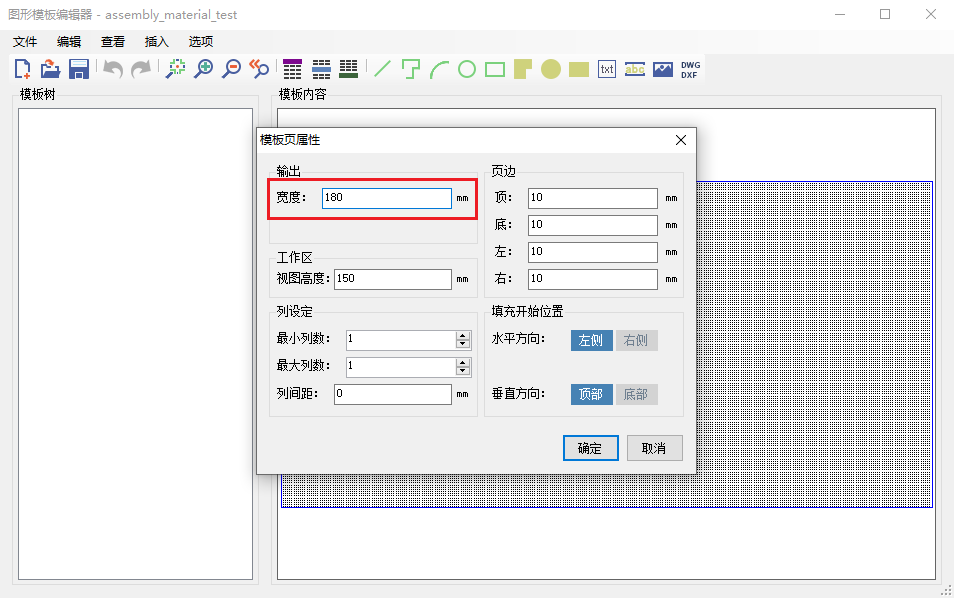

双击模板页打开模板页属性。
-
修改模板页输出宽度为 180 。
-

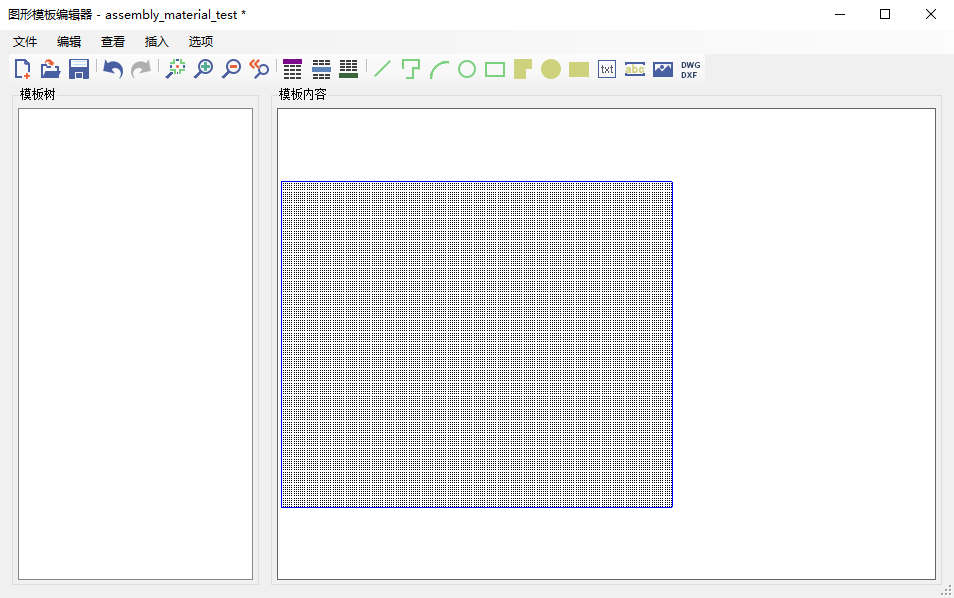

修改结果如下图所示：
-
点击
恢复视图。 -

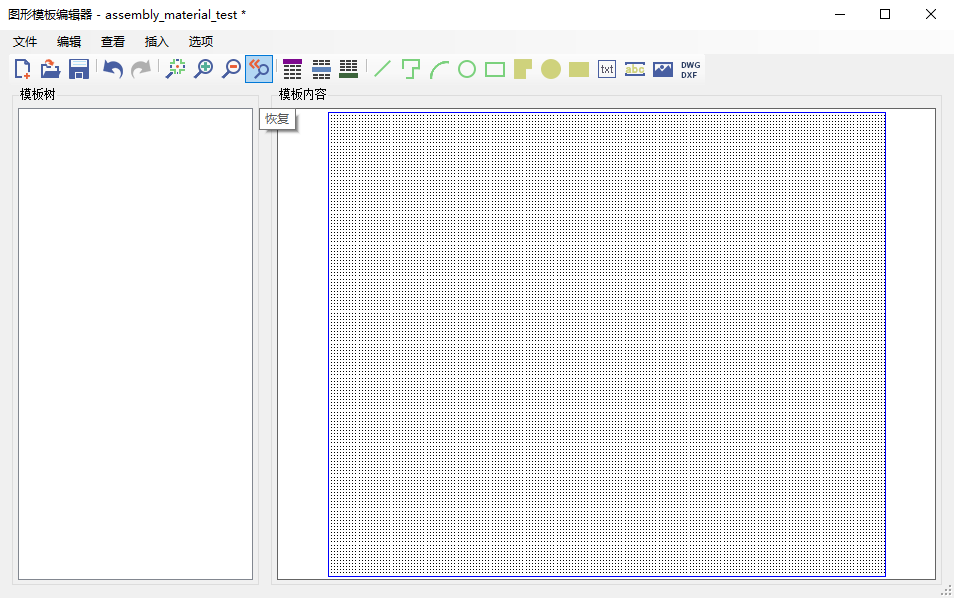

图形模板预设置操作结束，恢复视图后结果如下图所示：
图形绘制
- 模板页与行在图形模板编辑器中显示的边框线，在实际输出时不会显示，因此需要通过图形绘制来显示实际输出的图形边框线。
添加行
- 图形只能在行中绘制，因此首先需要添加一系列行。
- 重复点击
创建 2 行构件行，1 行零件行。 - 点击
创建 1 行表尾行。 -

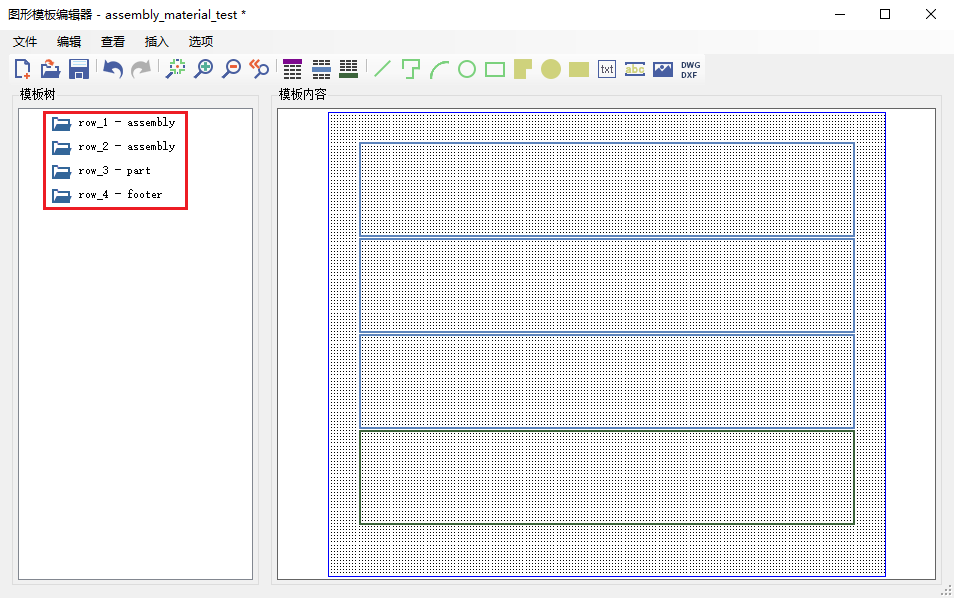

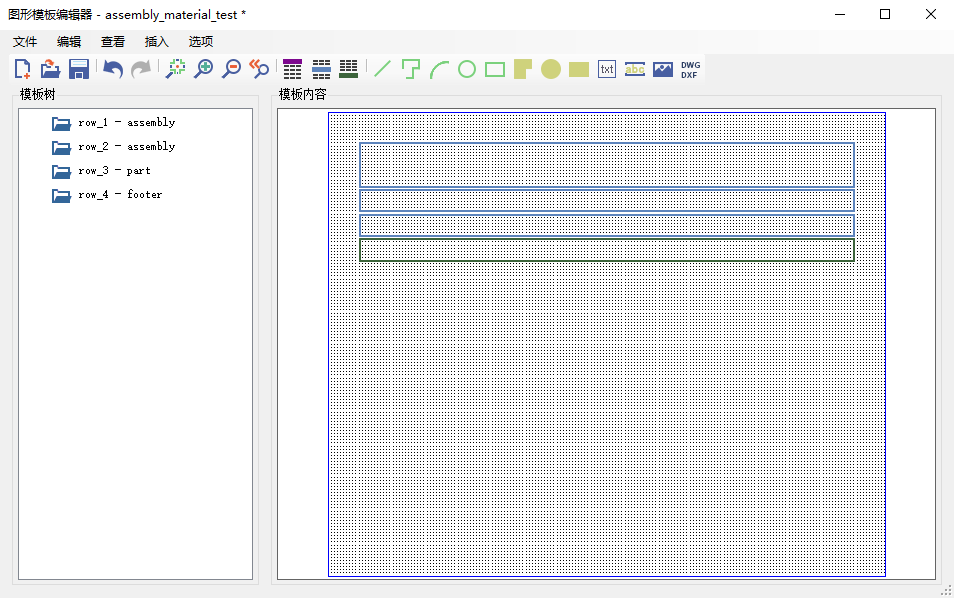

创建结果如下图所示：
修改行高
- 系统配置的默认行高可能与您的需求不符，因此需要修改行高。
-

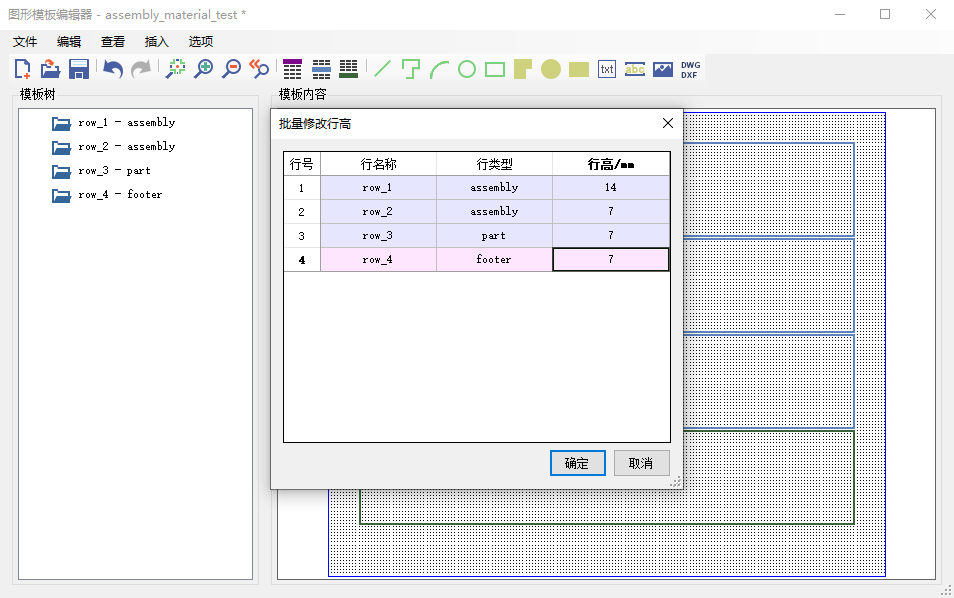

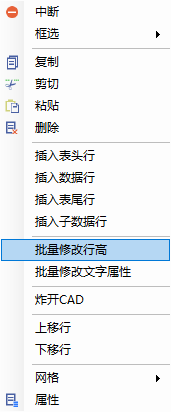

右击打开右键菜单，点击批量修改行高。
-
将行高设置为14mm、7mm、7mm、7mm。
-
修改结果如下图所示：
-

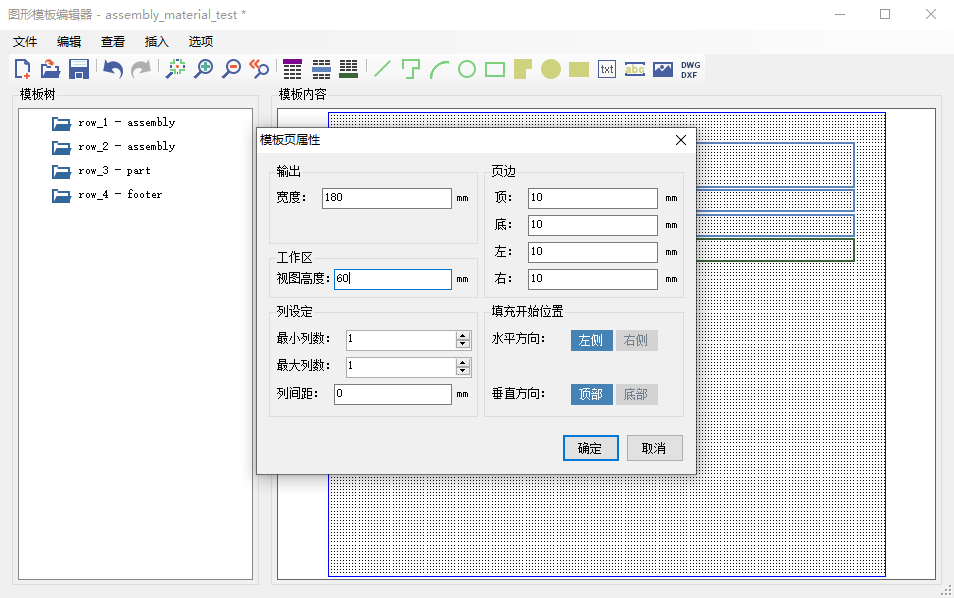

双击空白区域，打开模板页属性。
-
修改工作区-->视图高度：150-->60提升观感。
-
点击
恢复视图。 -

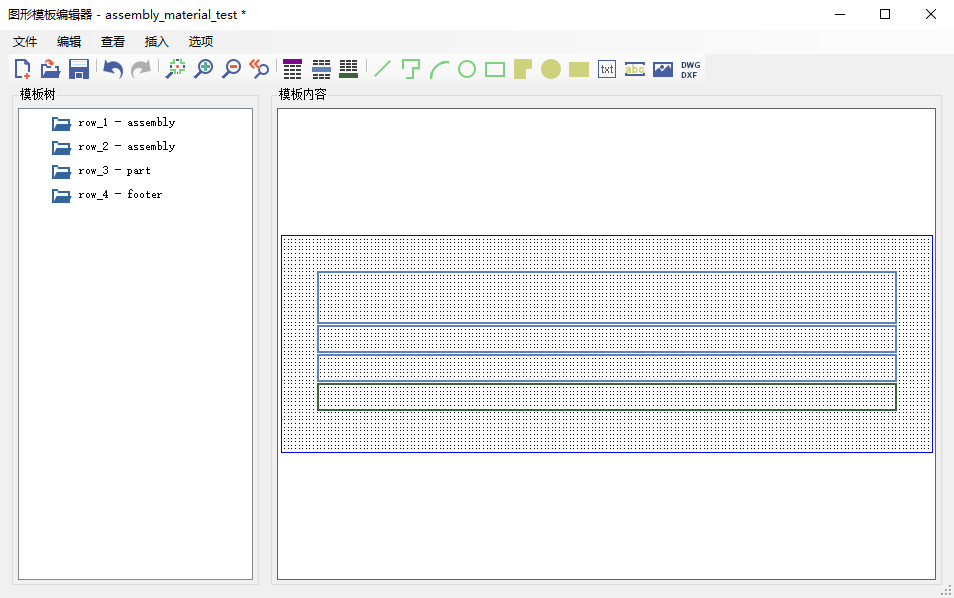

恢复结果如下图所示：
图形绘制
-
双击

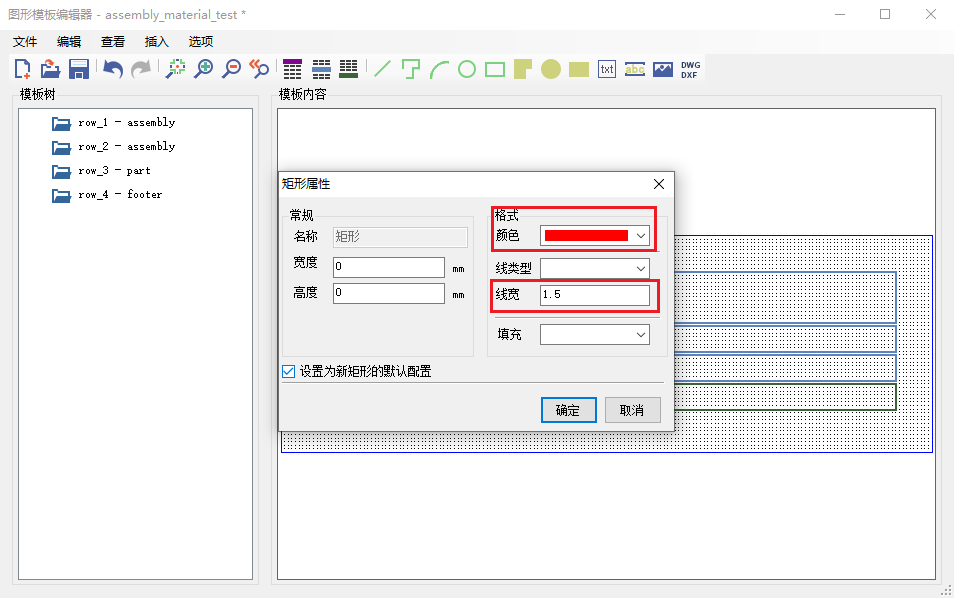

打开矩形属性，根据需要修改矩形属性并应用，此示例修改矩形颜色和线宽。
-
在行上创建矩形框，创建结果如下图所示：
-

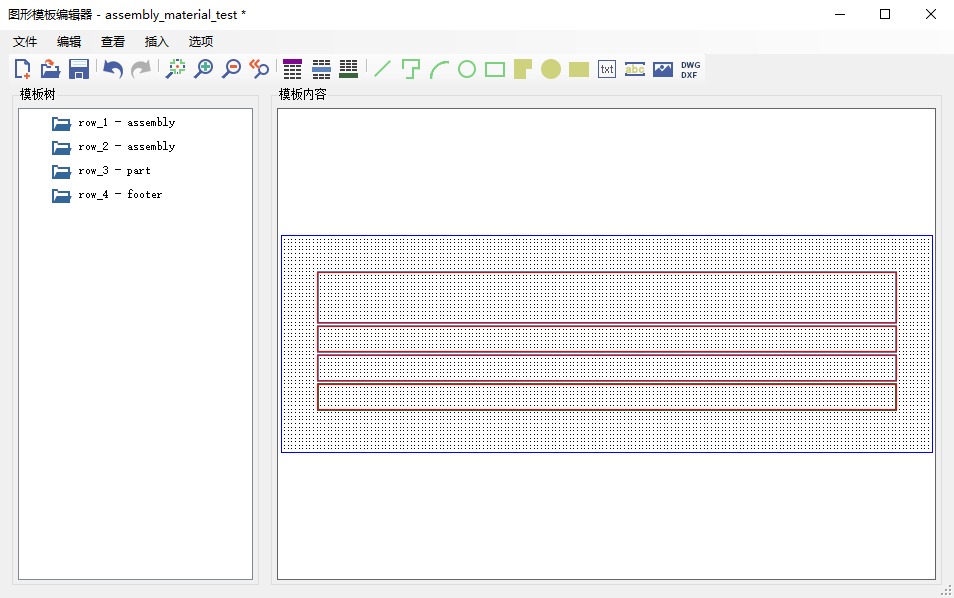

重复创建矩形框的操作得到如下结果：
-

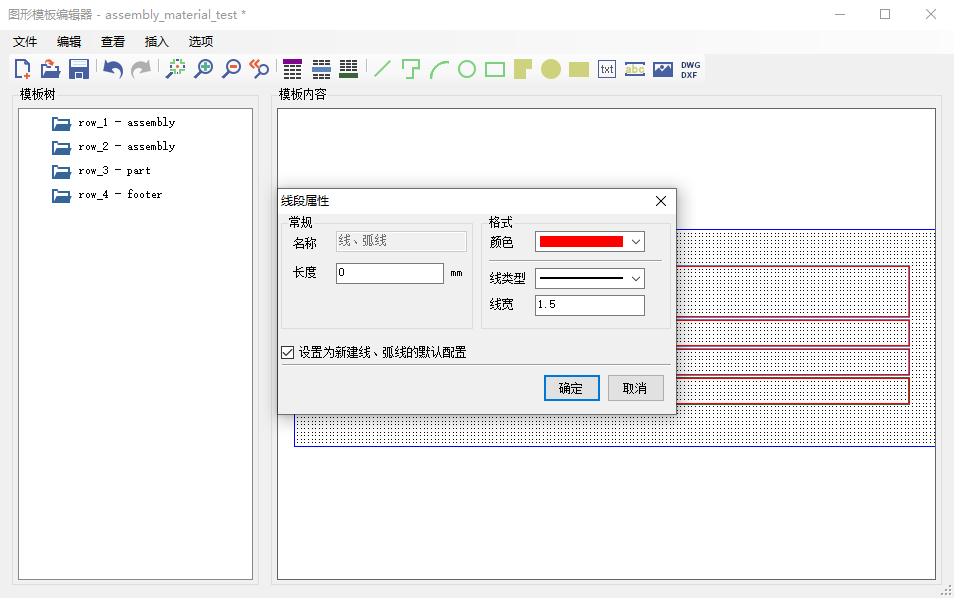

双击打开线段属性，根据需要修改线段属性并应用，此示例修改线段颜色和线宽。
-

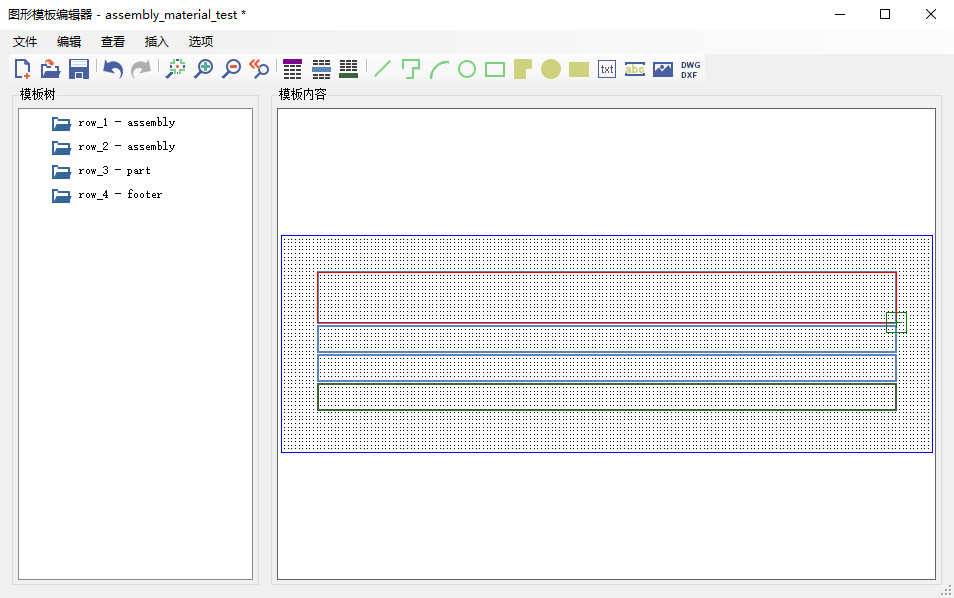

在行上创建线段，创建结果如下图所示：
-

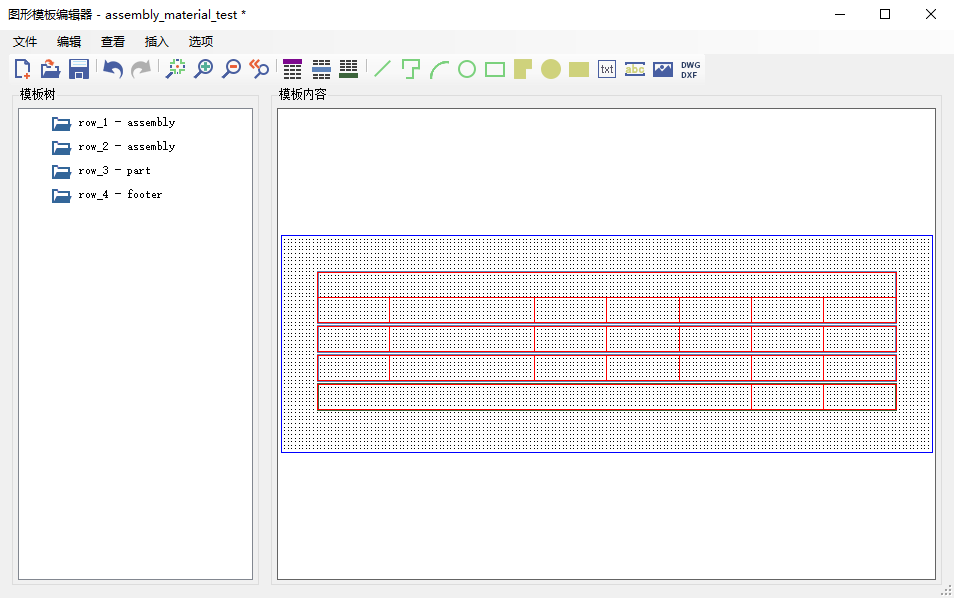

重复创建线段的操作得到如下结果：
Tips
- 您可以通过ctrl+鼠标左键的方式更好的确定图形的起点或终点。
- 您可以通过直接键入数字的方式确定图形尺寸。
- 您可以对图形进行复制粘贴操作，快速进行批量相同的图形绘制。
内容填充
- 您可以根据需求在图形模板编辑器的行中填入文本和变量，它们将会作为输出结果显示在图纸中。
填充文本
-
点击

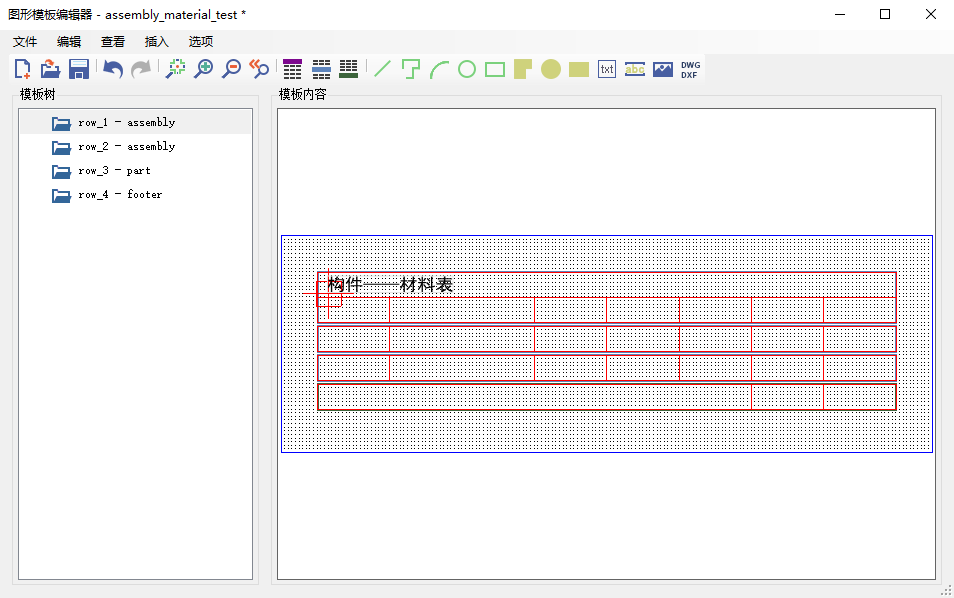

输入文本，将其放置到合适的位置。
-

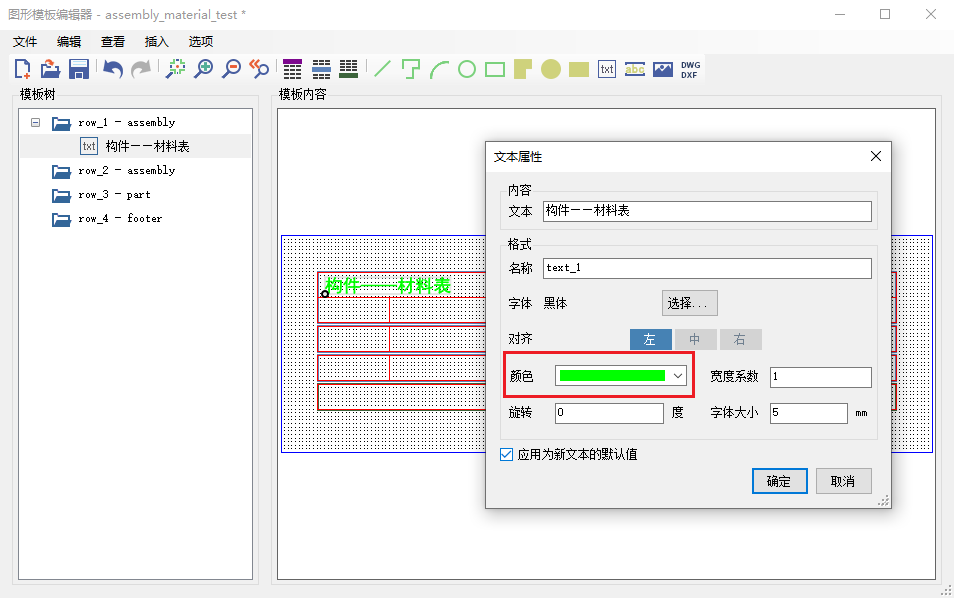

双击已放置的文本可以打开文本属性窗口。
-
修改并应用文本的通用属性方便后续使用。
-

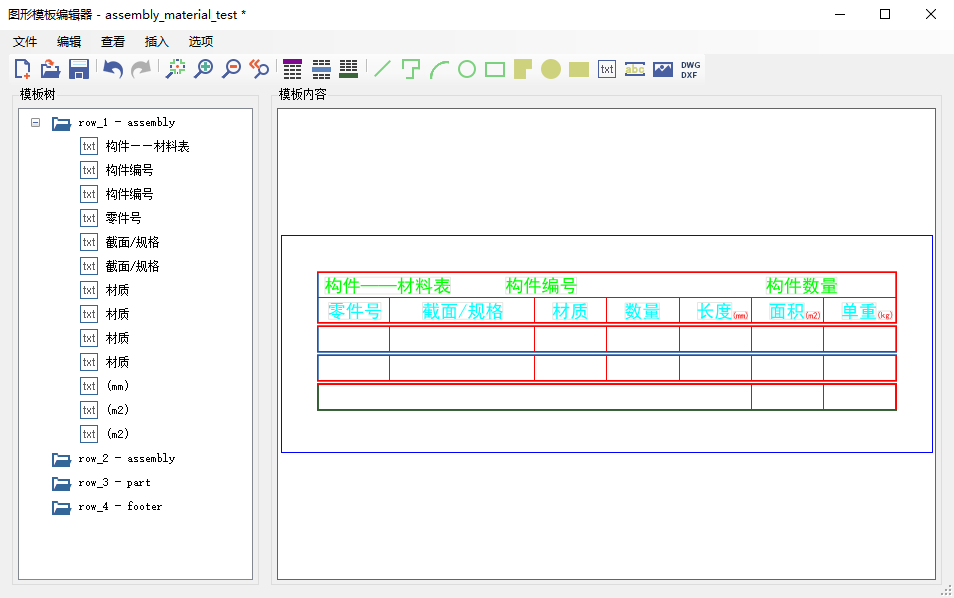

按需添加文本。
-
您可以关闭网格点来查看显示效果：
填充变量
- 点击
将变量放置到合适的位置。 -
选择您所需的变量属性或手动输入公式，确定变量名称。
-

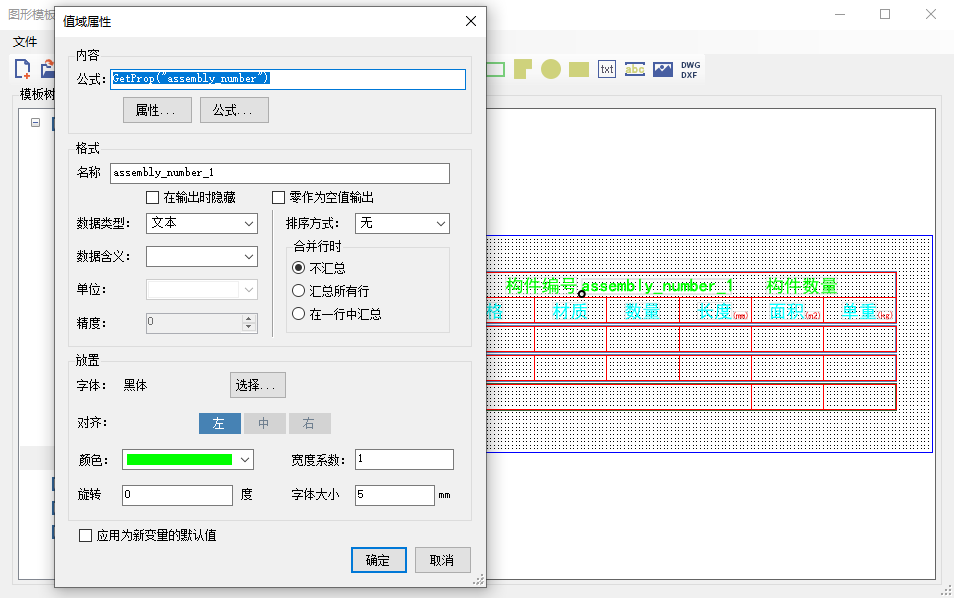

双击已放置的变量可以打开变量属性窗口。
-
修改并应用变量的通用属性方便后续使用。
-
按需添加变量，手动输入公式详见：公式及函数。
-

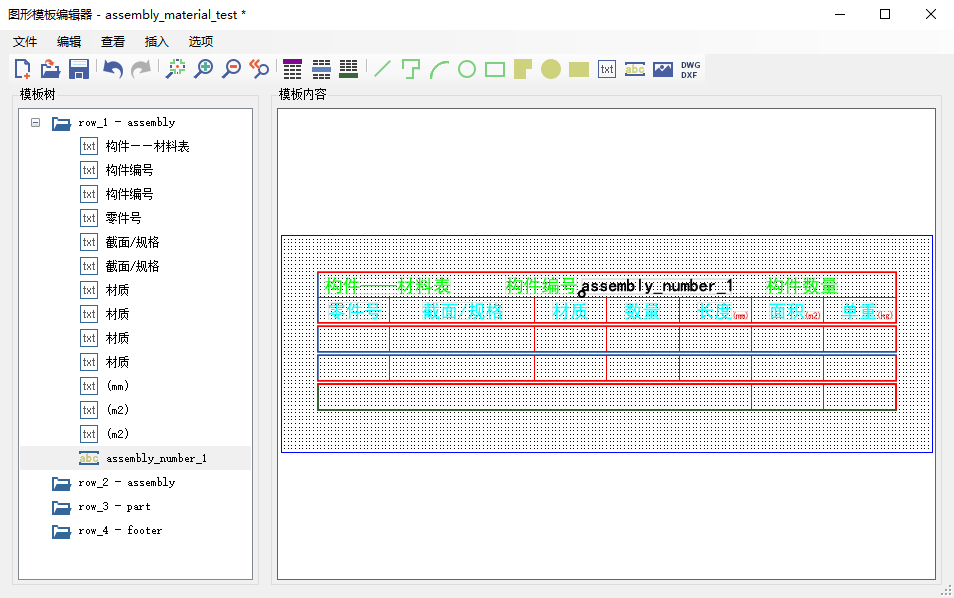

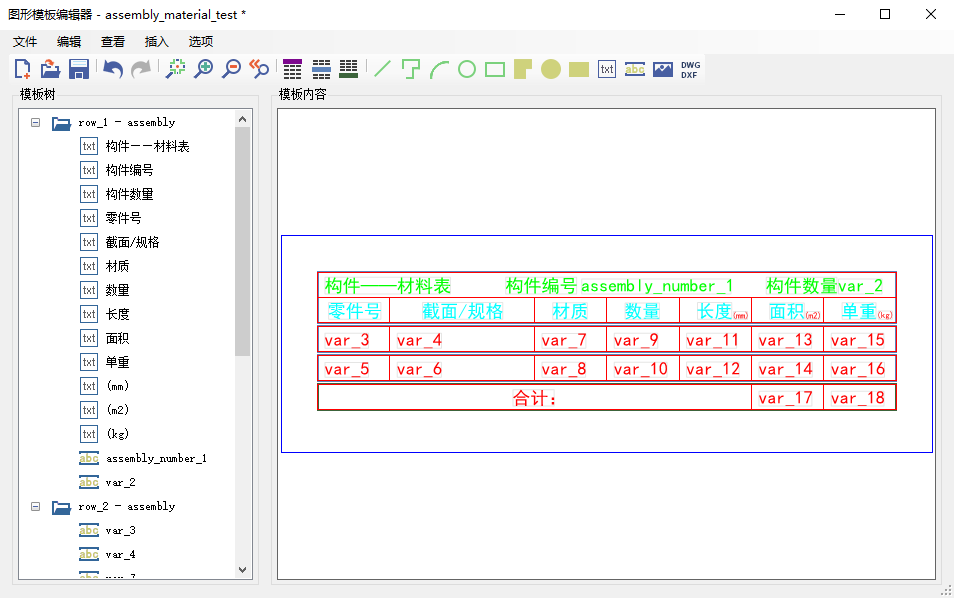

填充变量的结果如下图所示：
图形模板的使用与注意事项
- 制作好的图形模板需要生成图纸布局后，才能在图纸中通过布置-->布局名称选择对应的布局进行显示。
- 图形模板的存放路径为模型目录下的 config-->dr_tmpl ，以后缀名 tpl 命名，此路径在各个模型下通用。
