创建模板流程
- 创建图形模板需要进行多步操作，本章节为您演示制作图形模板的流程。

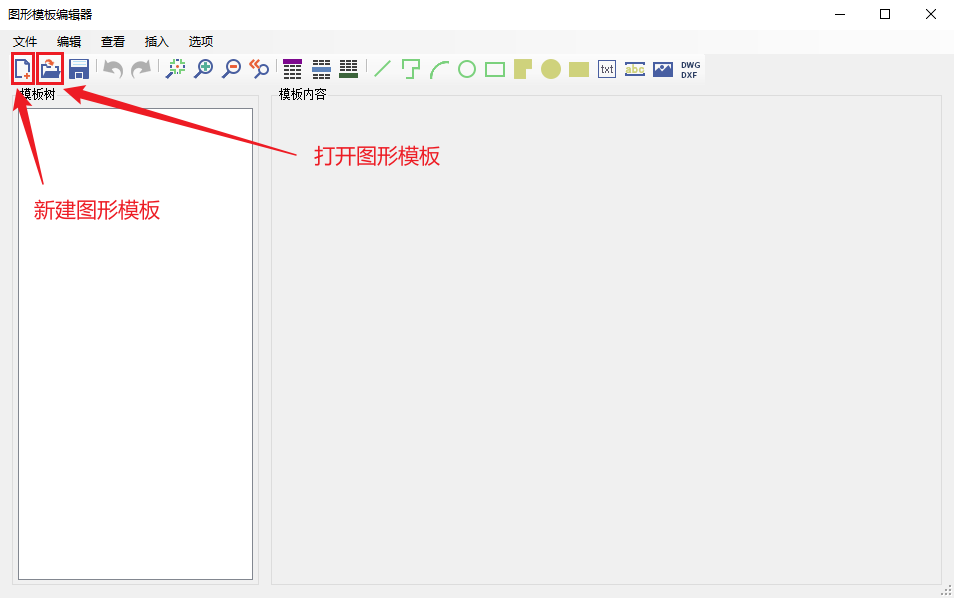

新建模板
-
打开图形模板编辑器后，此时未打开任何模板，您可以选择新建一个模板或打开系统中的图形模板。
-

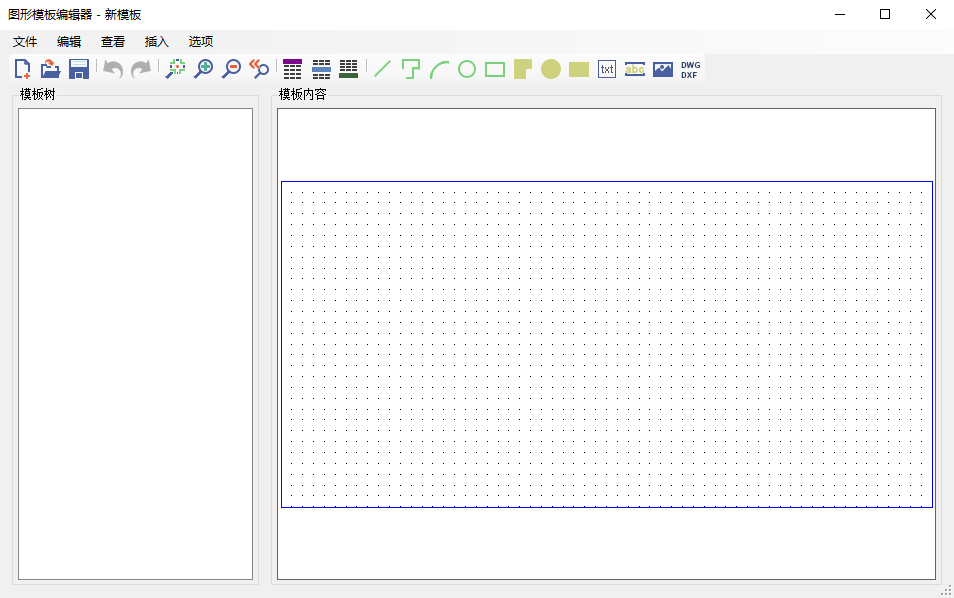

以新建图形模板为例，模板内容中出现带点的矩形框，则代表新建模板成功。
添加行
- 所有图形和内容只能在行中进行添加，因此需要添加行，用于存储图形和相关内容。

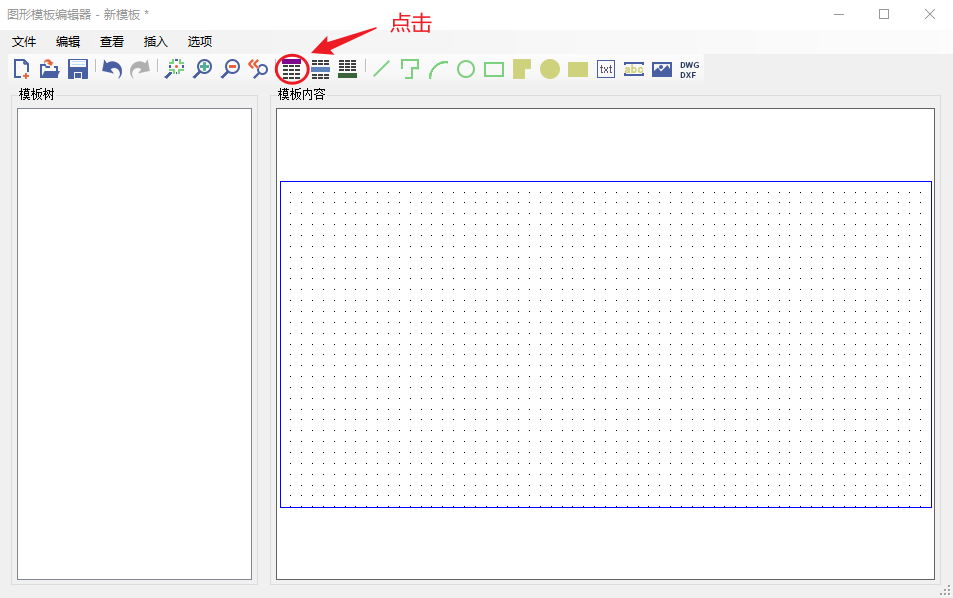

添加表头行
-
点击创建表头行，可以创建表头行。
-

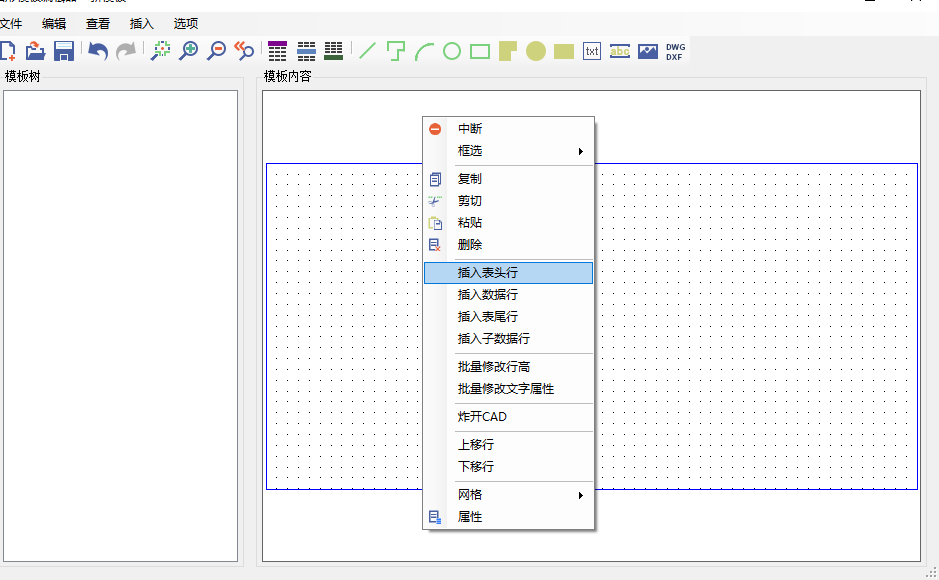

在模板内容中右键打开右键菜单，点击插入表头行，可以创建表头行。
添加数据行
- 点击创建数据行或在右键菜单中点击插入数据行，系统会提示您选择数据行单元格内的内容类型，不同类型的数据行，所能添加的变量属性库会有所不同。

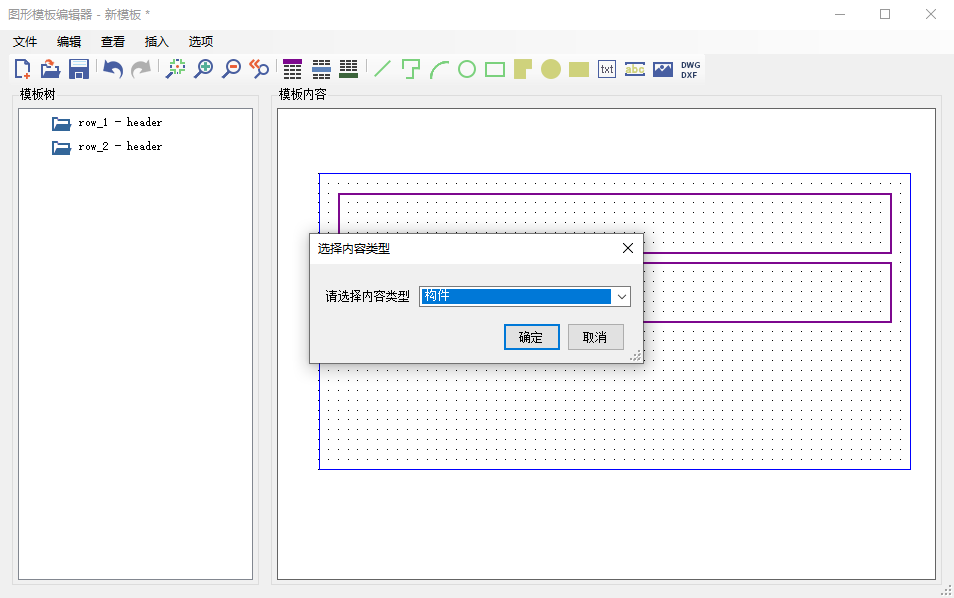

- 下图以创建构件行为例：

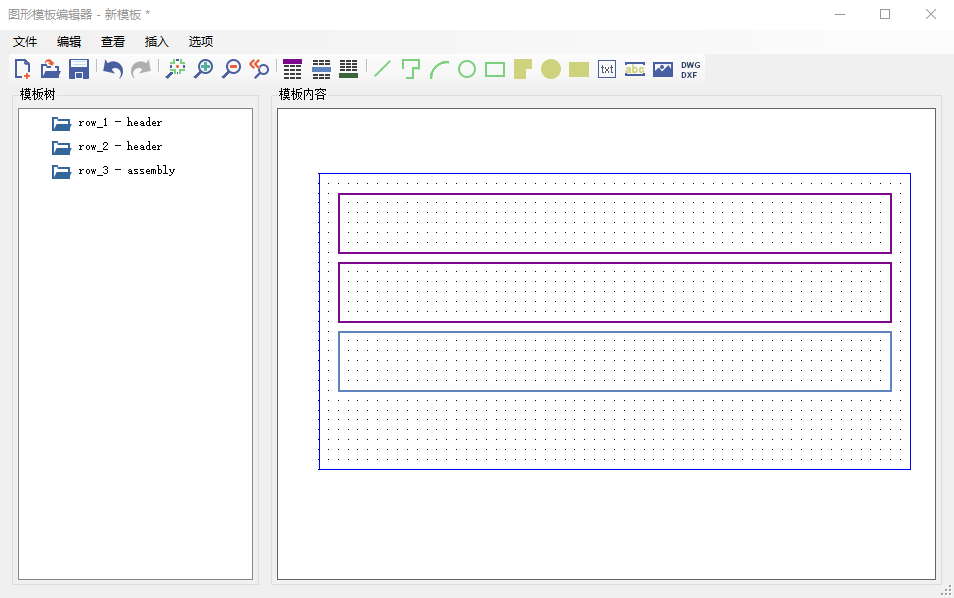

- 点击确定按钮，即可成功添加数据行。

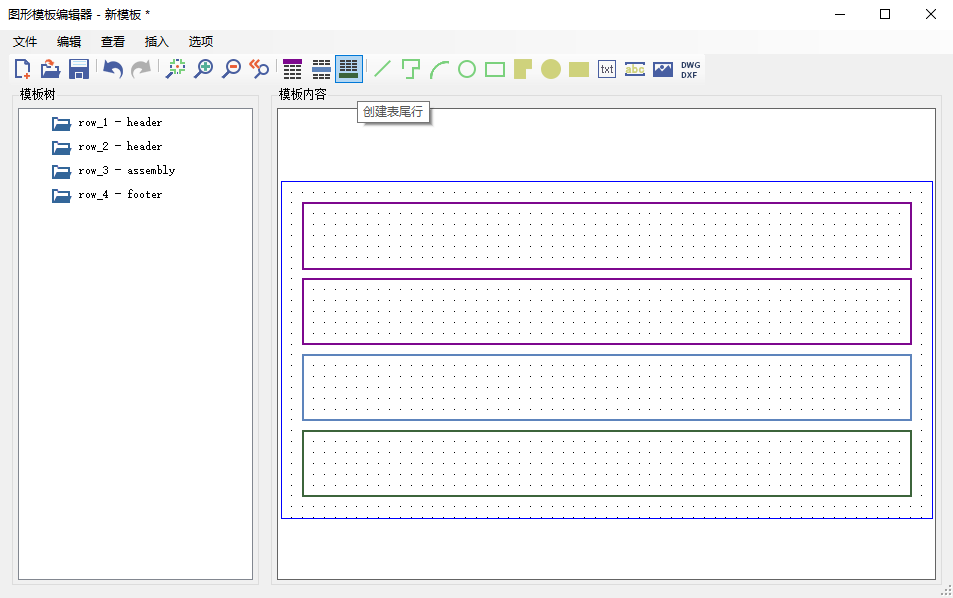

添加表尾行
-
点击创建表尾行，可以创建表尾行。
-

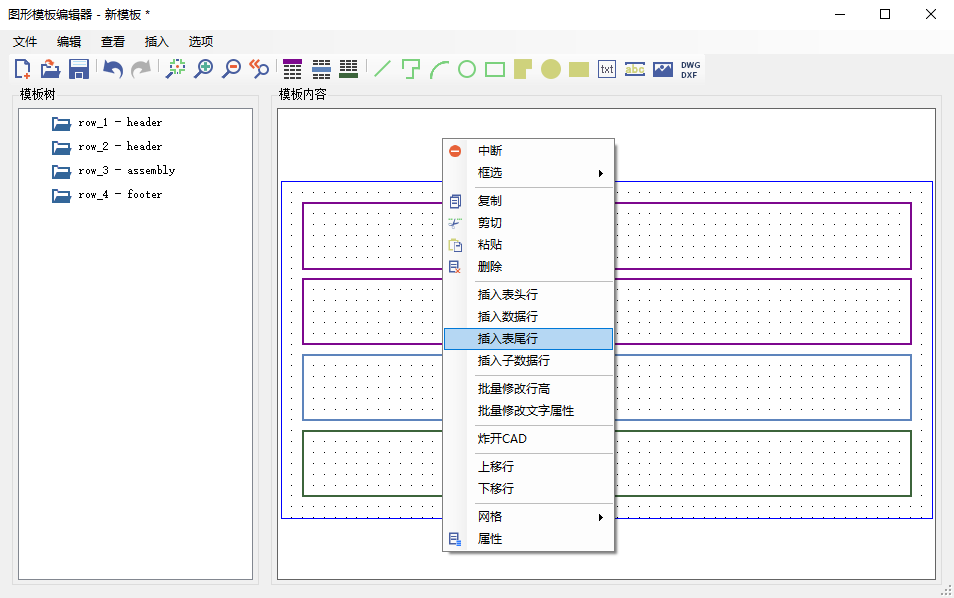

在模板内容中右键打开右键菜单，点击插入表尾行，可以创建表尾行。
添加图形
- 行的边框线并不会作为实际输出结果，实际输出的边框线需要通过手动添加图形来实现。

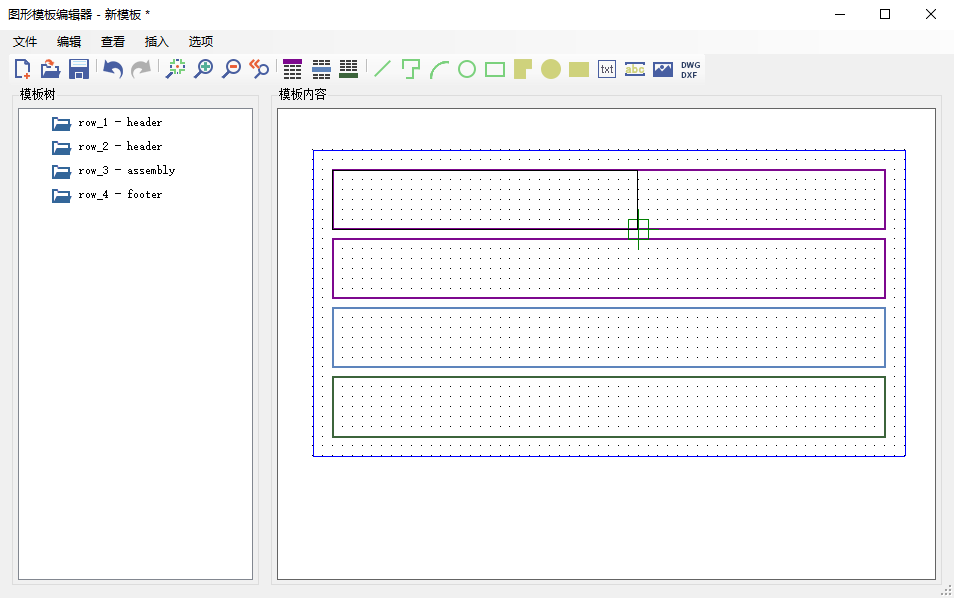

添加矩形
- 点击
后，在行中选取 2 点添加矩形。

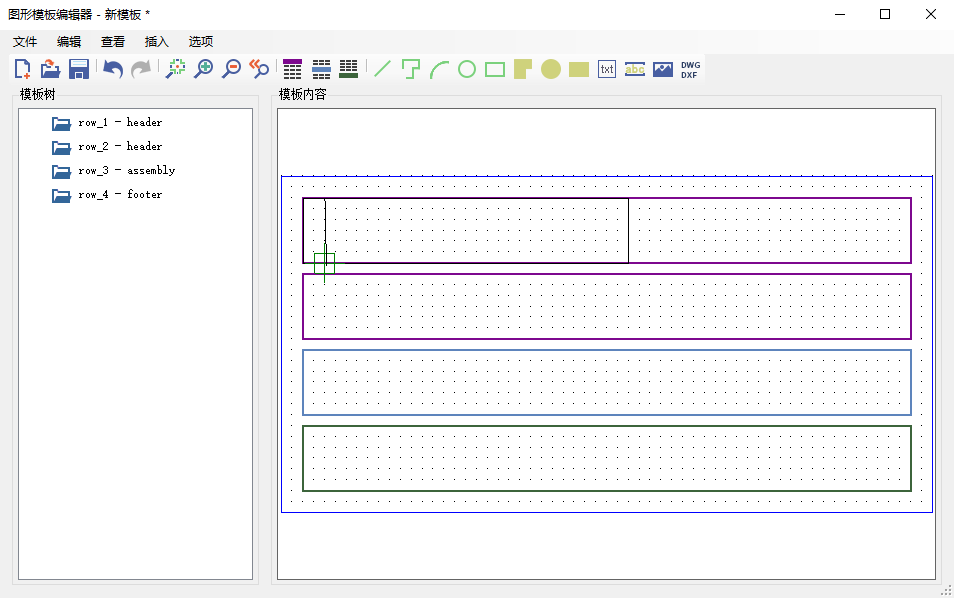

添加线
- 点击
后，在行中选取 2 点添加直线。

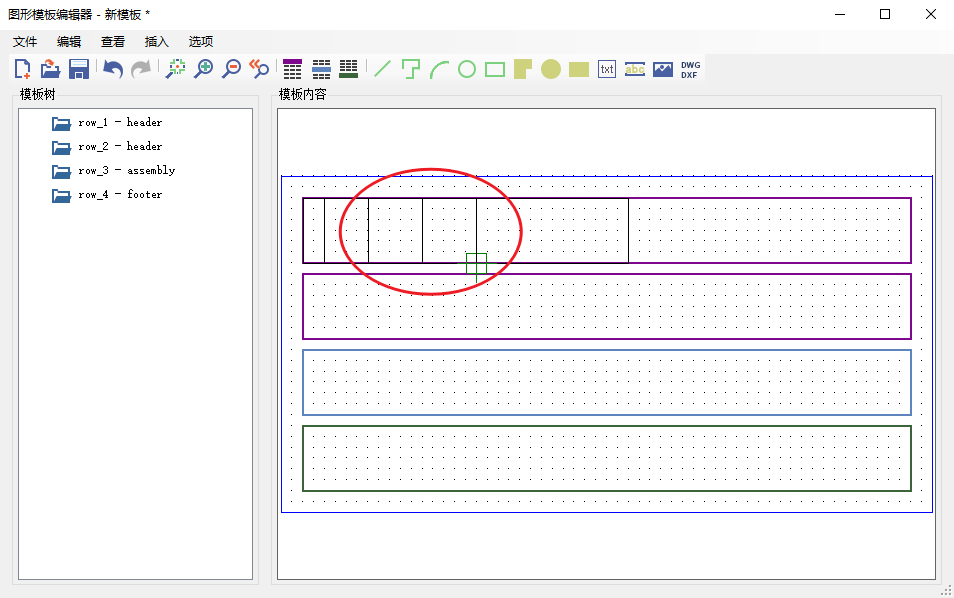

- 您也可以通过点击
来快速绘画多段线。
添加其他图形

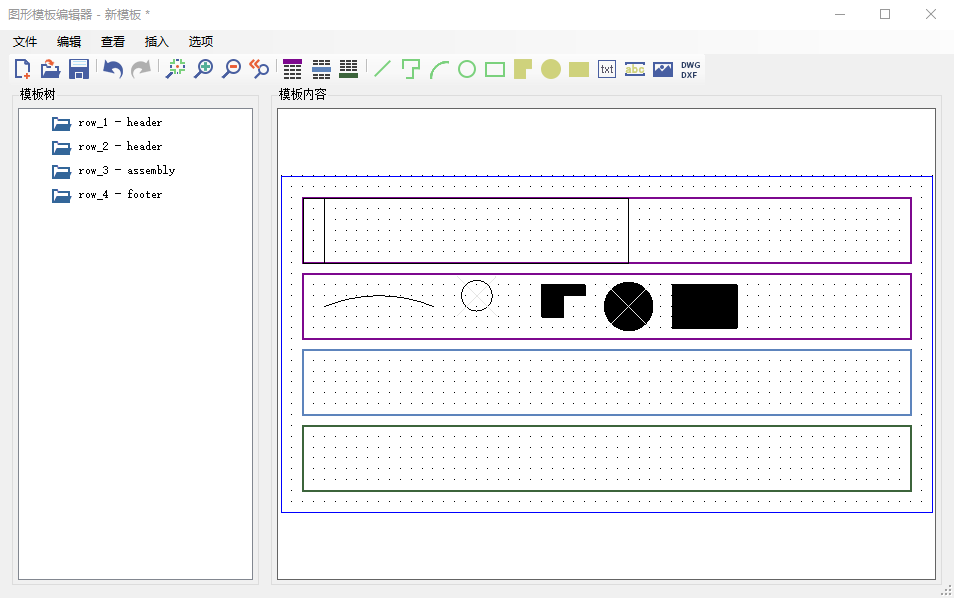

- 点击
、
、
、
、
则可添加下图所示的图形。

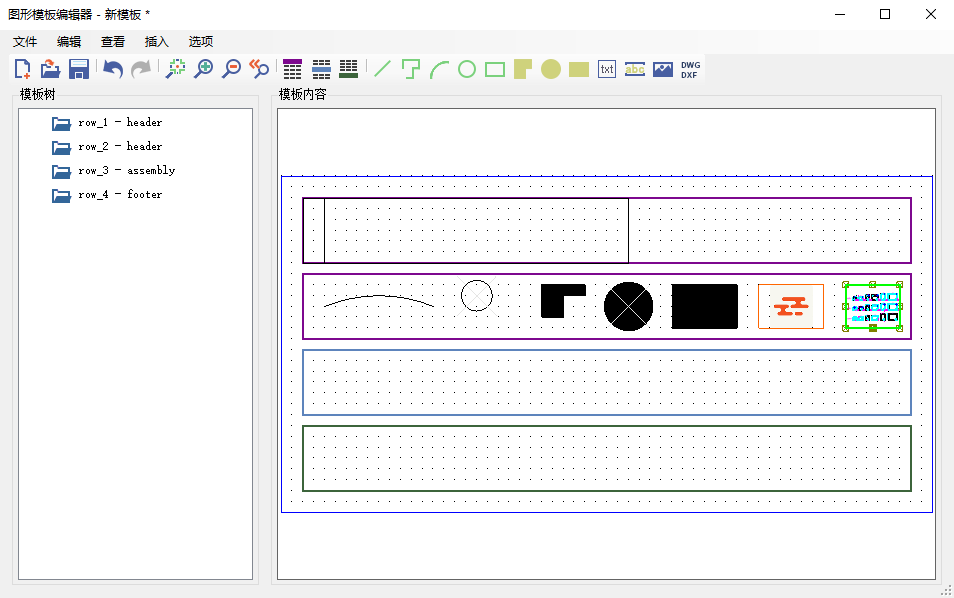

- 当您拥有图片和CAD类型的文件时，您可以通过点击
和
导入并生成您所需的图形。
右键菜单

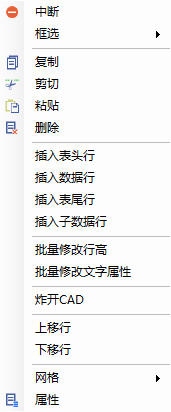

- 在模板内容区域内单击鼠标右键，可激活图形模板中的右键菜单，快速执行下列菜单中的命令：中断、框选、复制、剪切、粘贴、删除、插入表头行、插入数据行、插入表尾行、插入子数据行、批量修改行高、批量修改文字属性、炸开CAD、上移行、下移行、网格、属性。
编辑内容
- 您可以在图形模板编辑器中，对文本和变量进行内容和位置上的编辑。

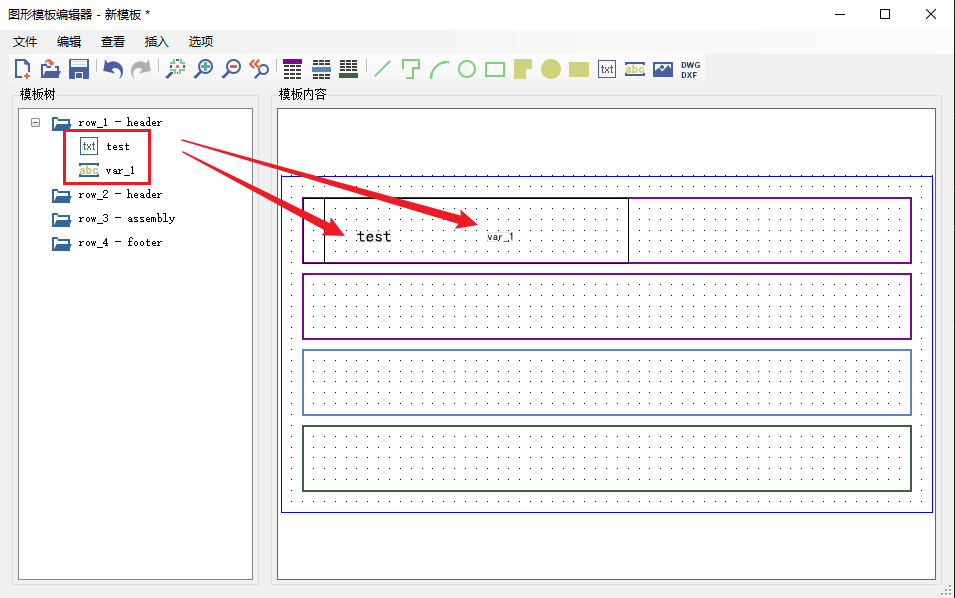

添加内容
- 点击
您可以添加文本，文本以您输入的文本内容进行显示。 - 点击
您可以添加变量，变量以变量名称进行显示。
Tips
- 过大的文本和变量无法放入行中，需要提前确定一个合适的文本/变量字体大小。
修改内容
文本以文本内容作为最终输出结果，如果您需要修改文本显示内容，可双击打开文本属性并在内容-->文本中进行修改。

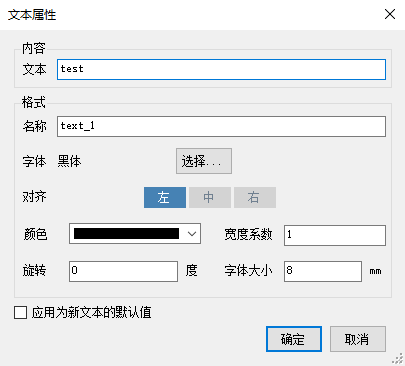

- 打开文本的属性如下：
- 内容-->文本：修改文本显示内容。
- 格式-->名称：在模板编辑器中显示的名称。
- 字体：文本显示字体类型。
- 对齐：文本锚点对齐的位置。
- 颜色：文本显示颜色。
- 宽度系数：文本的宽度系数，默认为 1 正常显示，小于 1 压缩文本，大于 1 拉伸文本。
- 旋转： 文本的旋转角度。
- 字体大小：修改文本的字体大小。
变量以公式中的运算结果作为最终输出结果，如果您需要修改变量显示内容，可双击打开变量属性并在内容-->公式中进行修改。
-

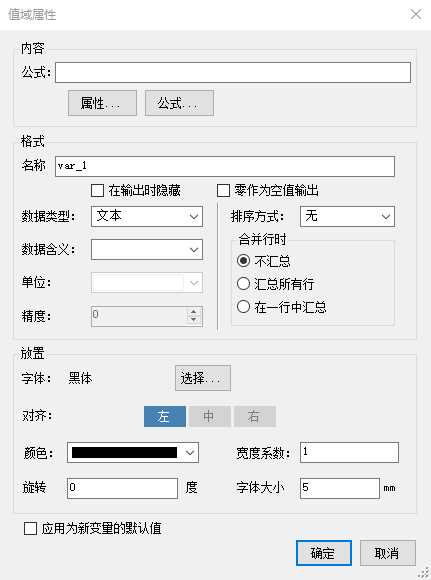

打开变量的属性如下：
-
内容-->属性：打开变量属性库。
- 内容-->公式：显示内容当前所用公式。
- 格式-->名称：在模板编辑器中显示的名称。
- 格式-->数据类型：选择输出数据类型。
- 格式-->数据含义：选择数据代表的含义。
- 格式-->单位：选择输出时数据的单位（会根据数据含义的改变而改变此选项）。
- 格式-->精度：输出数据类型为小数时，可选择输出为小数点后几位。
- 在输出时隐藏：勾选后在输出报告时不会输出此单元格内容。
- 零作为空值输出：勾选后输出数值为0时将显示为空。
- 排序方式：在一行中以单元格所在这一列进行排序。
- 合并行时汇总：多行输出相同时，选择合并方式。
- 字体：文本显示字体类型。
- 对齐：文本锚点对齐的位置。
- 颜色：文本显示颜色。
- 宽度系数：文本的宽度系数，默认为 1 正常显示，小于 1 压缩文本，大于 1 拉伸文本。
- 旋转： 文本的旋转角度。
- 字体大小：修改文本的字体大小。

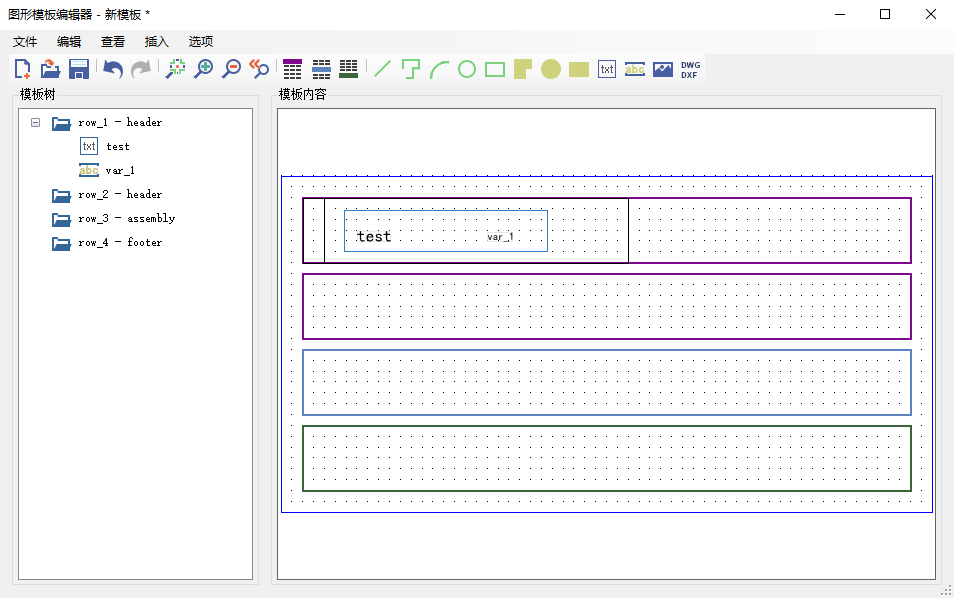

删除内容
- 您可以通过选中文本/变量来删除对应的文本/变量。
- 您可以通过框选的方式进行批量删除文本/变量。
保存模板
- 通过上述操作步骤完成图形模板后，点击保存
按钮，即可保存图形模板并投入使用。
