功能简介
图纸图形模板编辑器中包含多个功能项，您可以通过本章节了解每个功能项所具有的功能。

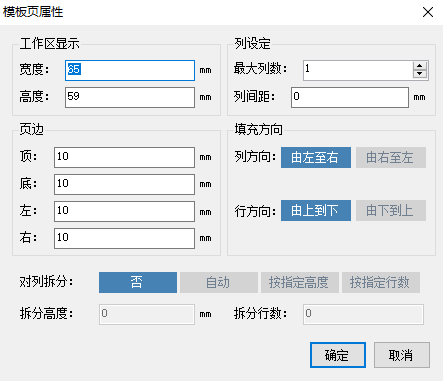

模板页属性
- 双击可以打开模板页属性，您可以根据需要调整模板页的输出宽度和距行边距等选项。
- 工作区显示：
- 宽度：设置工作区域宽度。
- 高度：设置工作区域高度。
- 页边：
- 顶：各种类型行到工作区顶部边距。
- 底：各种类型行到工作区底部边距。
- 左：各种类型行到工作区左侧边距。
- 右：各种类型行到工作区右侧边距。
- 列设定：
- 最大列数：图形模板分列输出时的最大列数。
- 列间距：图形模板分列输出时两列图形模板之间的间距。
- 填充方向：
- 列方向：图形模板在图纸中分列输出时，以模板的锚定点作为原点，实际的列内容输出方向。
- 行方向：图形模板在图纸中分列输出时，以模板的锚定点作为原点，实际的行内容输出方向。
- 对列拆分：
- 否：不对列进行拆分。
- 自动：自动对列进行拆分。
- 按指定高度：根据填入的拆分高度计算最大输出行数，超出时进行表格分列。
- 按指定行数：根据填入的拆分行数，对表格进行分列输出。
文件类
：新建一个图纸图形模板文件。
：打开一个图纸图形模板文件。
：保存图纸图形模板文件。- 另存为：重新命名当前图纸图形模板文件并保存。
编辑类
：撤销一次当前操作。
：重新执行当前操作。
: 中断执行当前操作。
：复制选中对象。
：剪切选中对象。
：粘贴选中对象。
：删除选中对象。
：根据不同的选中对象打开对应的属性窗口。- 框选：
- 所有：在框选时选中包围框内的所有对象。
- 行：在框选时仅选中包围框内的行。
- 图形：在框选时仅选中包围框内的图形对象。
- 文本：在框选时仅选中包围框内的文本和变量。
- 批量修改行高： 批量快速修改多行行高，您也可以在此同时修改多个不相邻行的行高。
- 批量修改文字属性： 批量修改已选中的文本和变量的通用属性，例如字体、对齐、颜色等。
- 炸开CAD：将导入的CAD文件炸开，其中的元素转换为模板中对应的图形和文本。
- 上移行：将所选单元格所在的行上移一行。
- 下移行：将所选单元格所在的行下移一行。
- 上升行：将所选行上升一级。
- 下降行：将所选行下降一级。
- 网格：
- 捕捉：打开/关闭对网格的捕捉。
- 网格密度：修改网格中点的排布密度。
视图类
：平移当前视图，您也可以通过长按鼠标中键来平移视图。
：放大当前视图，您也可以通过向上滚动滚轮来放大视图。
：缩小当前视图，您也可以通过向下滚动滚轮来缩小视图。
：将当前视图恢复到初始状态。- 网格：
- 可见：显示/隐藏网格中的点。
插入类
：创建图形模板的表头行。
：创建图形模板的数据行。
：创建图形模板的表尾行。
：在图形模板中添加文本。
：在图形模板中添加变量。
：在图形模板中插入图片。
：在图形模板中插入CAD类型的文件。- 插入表头行：在所选行下方插入一行表头行，若未选中表头行，则在表头行最后一行的下方插入一行表头行。
- 插入数据行：在所选行下方插入一行数据行，若未选中数据行，则在数据行最后一行的下方插入一行数据行。
- 插入表头行：在所选行下方插入一行表尾行，若未选中表尾行，则在表尾行最后一行的下方插入一行表尾行。
- 插入子数据行：在所选行下方插入等级为下一级的数据行。
- 从文件导入图纸模板：导入所选择的路径中的模板文件，作为当前模板。
Tips
- 请将插入的文件放入refs文件夹中，否则在修改文件的本地路径后，可能会由于找不到路径中的文件而导致模板中会无法显示插入的文件内容。
图形类
：在图形模板中添加直线。
：在图形模板中添加多段折线。
：在图形模板中添加弧线。
：在图形模板中添加圆。
：在图形模板中添加矩形线框。
：在图形模板中添加填充多边形。
：在图形模板中添加填充圆。
：在图形模板中添加填充矩形。
其他
- 预处理脚本：通过插入→预处理脚本打开预处理脚本窗口，可通过该窗口提前定义变量，方便后续使用。

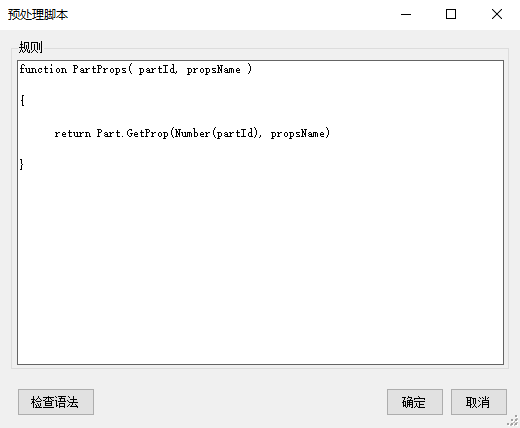

- 示例：
- 此预处理脚本表示：定义一个变量名称为 PartProps 的变量，其所需2个传入参数 partId、propsName 。当使用此变量并传入对应的参数后，返回 partId 所对应的 propsName 的结果。
- 具体引用该变量的方法可参考下图：
- 该公式内容表示：使用变量 PartProps ，传入用户评注和截面2个参数，这样就可以拿到当前零件的用户评注中的内容，如果用户评注中的内容为另外某一零件 B 的ID号，则会输出零件 B 的截面。

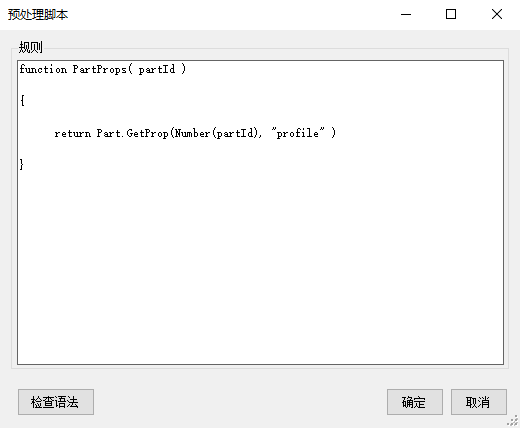

- 只传入1个参数时的示例如下：
- 通过上述预处理脚本的使用，您同样可以输出零件 B 的截面，但是当需要输出零件B的长度时，您需要将预处理脚本中的“profile”→“length”。
Tips
- Number 是将用户评注中的字符串格式转换为数字格式进行使用，详情见公式及函数。
