创建模板示例
- 龙宫STC将以创建构件零件材料表为例，为您演示如何创建表格模板。
表格模板预设置
- 通过编辑器入口进入表格模板编辑器后，需要进行一系列预设置工作，才能开始进行表格模板的绘制。
模板命名
- 点击
新建一个表格模板。 -

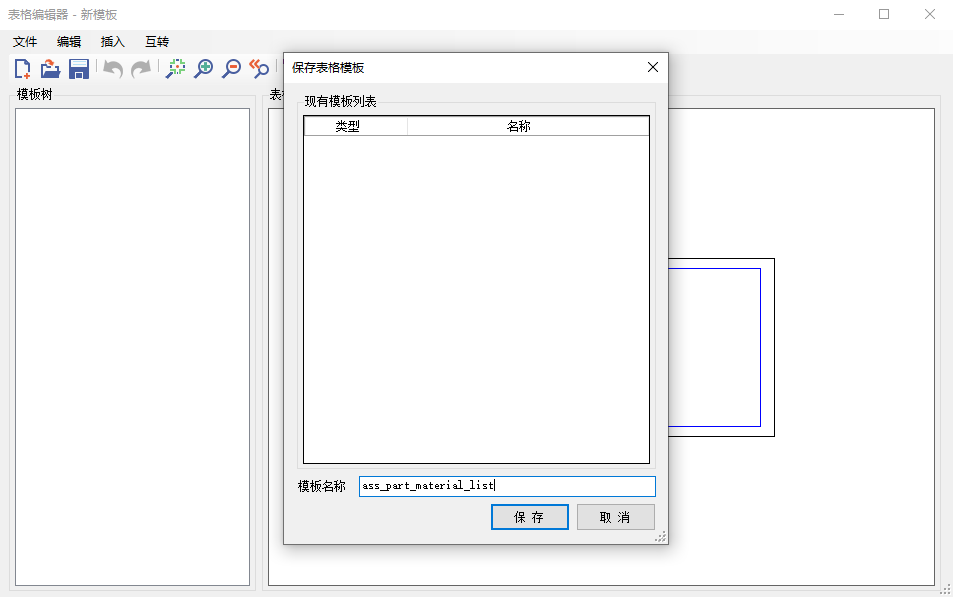

点击
为该表格模板命名，便于后续查看，同时防止后续操作未保存丢失表格模板。
-

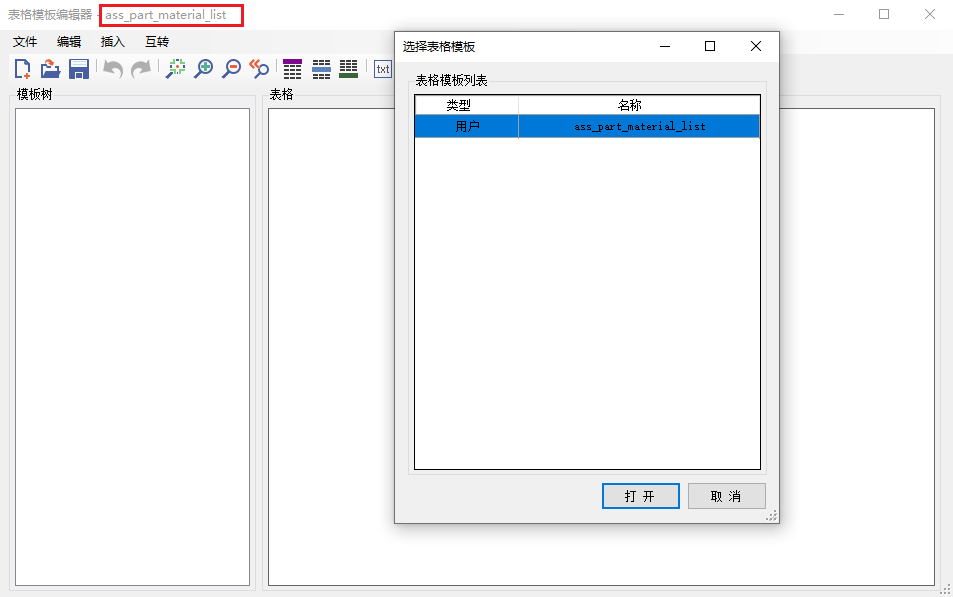

查看编辑器标题栏或点击
在模板列表中确认保存结果。
表格配置
- 根据需求设置表格的初始创建配置，防止后续多次进行重复性操作。

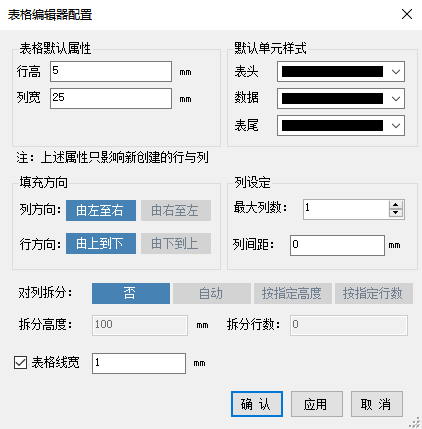

- 双击表格空白区域打开表格编辑器配置窗口。
- 行高设为 5 。
- 列宽设为 25 。
- 边框颜色均设为黑色。
-
点击确认应用当前配置并关闭窗口：
单元格配置
- 内容只能在单元格中添加，因此首先需要添加一系列单元格。
创建单元格
- 单击
创建表头行。 - 单击
创建数据行 ：第一次创建选择内容类型为构件，第二次选择零件。 - 单击
创建表尾行。 -

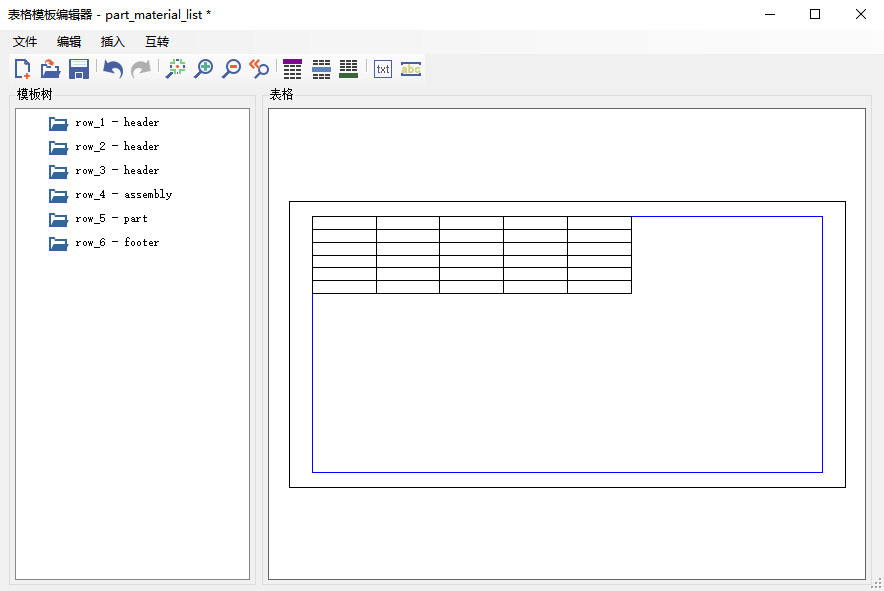

结果如下：
修改列数
-

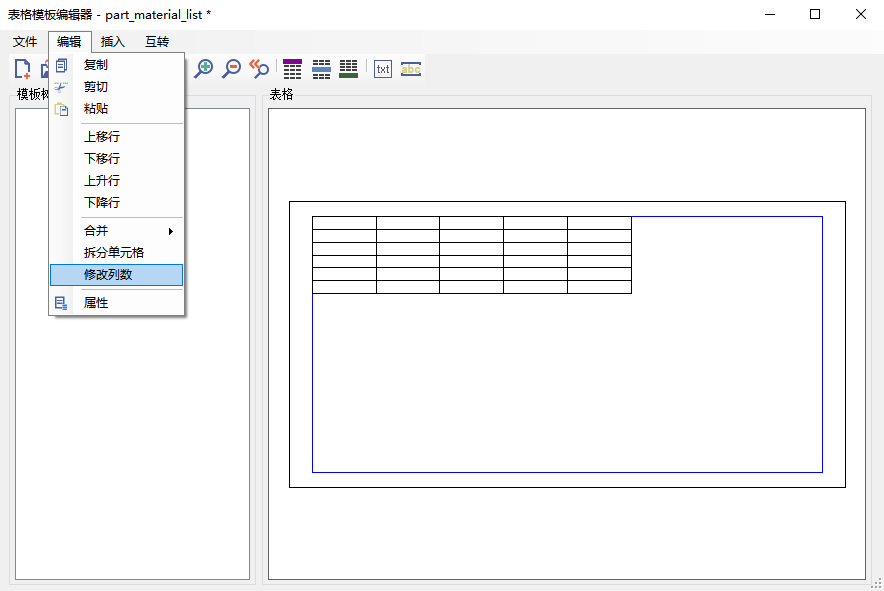

选择编辑-->修改列数打开修改列数窗口。
-
在弹窗中输入所需单元格列数。
-

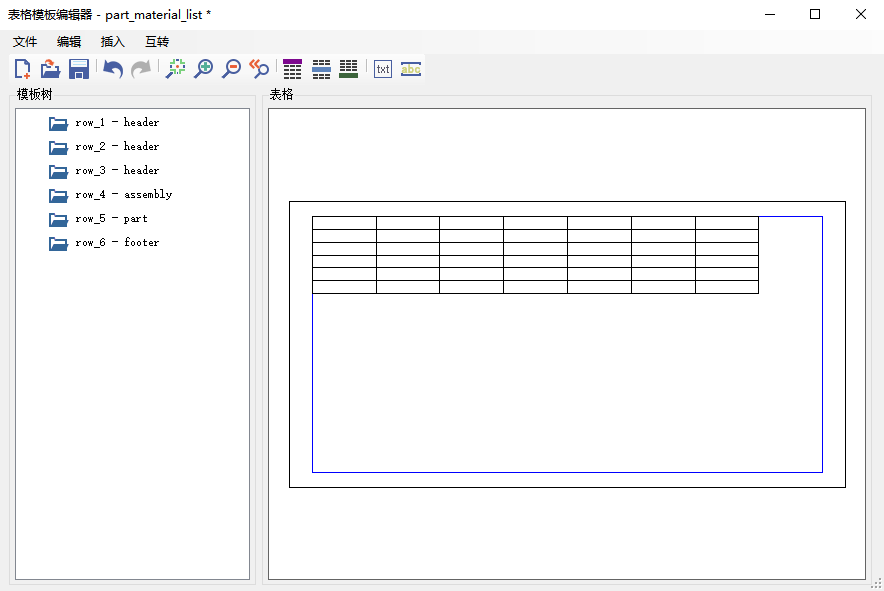

结果如下：
合并单元格
- 长按鼠标左键框选需要合并的单元格。
-

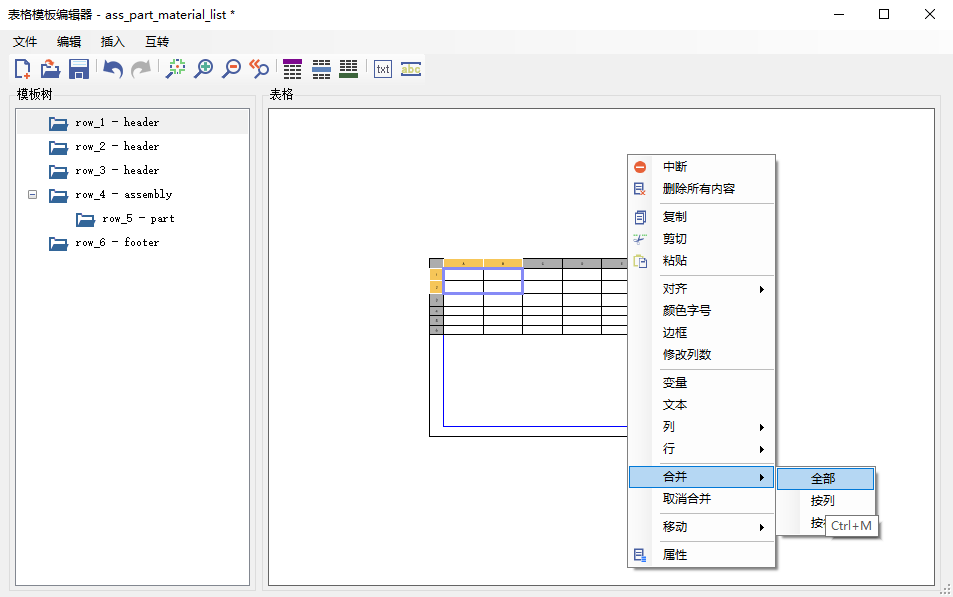

右击打开右键菜单，选择合并-->全部。
-

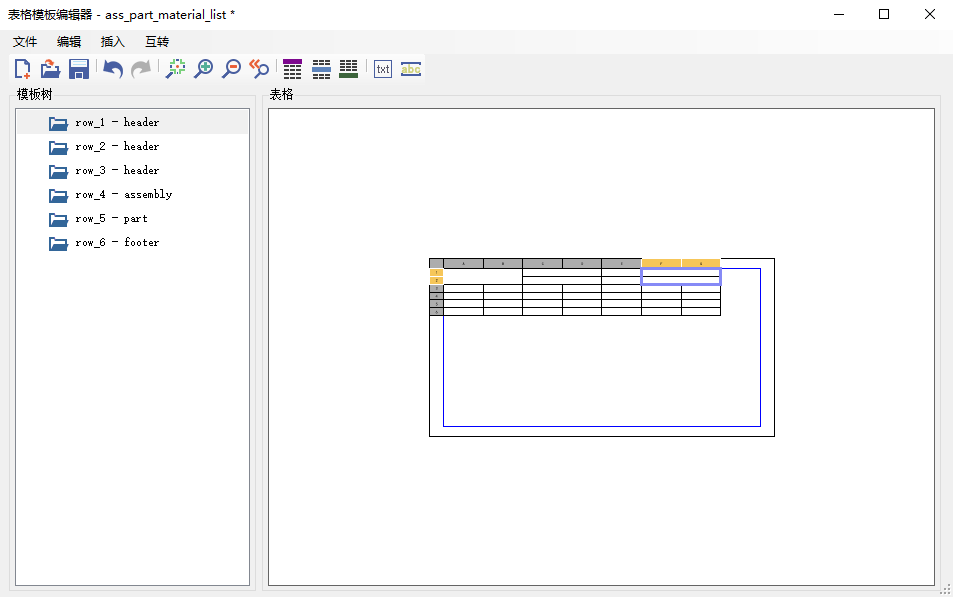

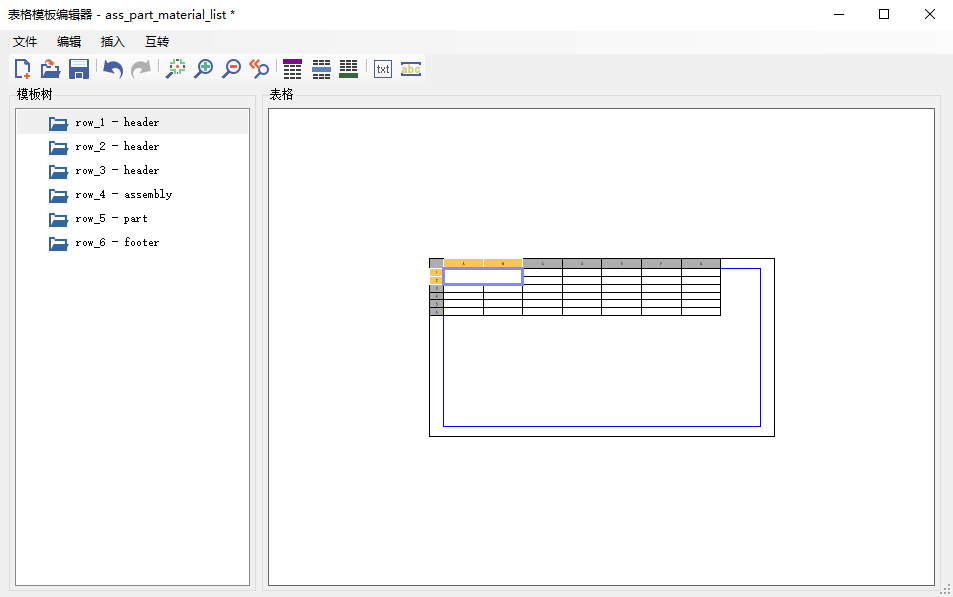

结果如下：
-
部分单元格按行合并，结果如下：
内容填充
- 您可以根据需求在表格模板编辑器的行中填入文本和变量，它们作为输出结果显示在图纸中。
填充文本
-

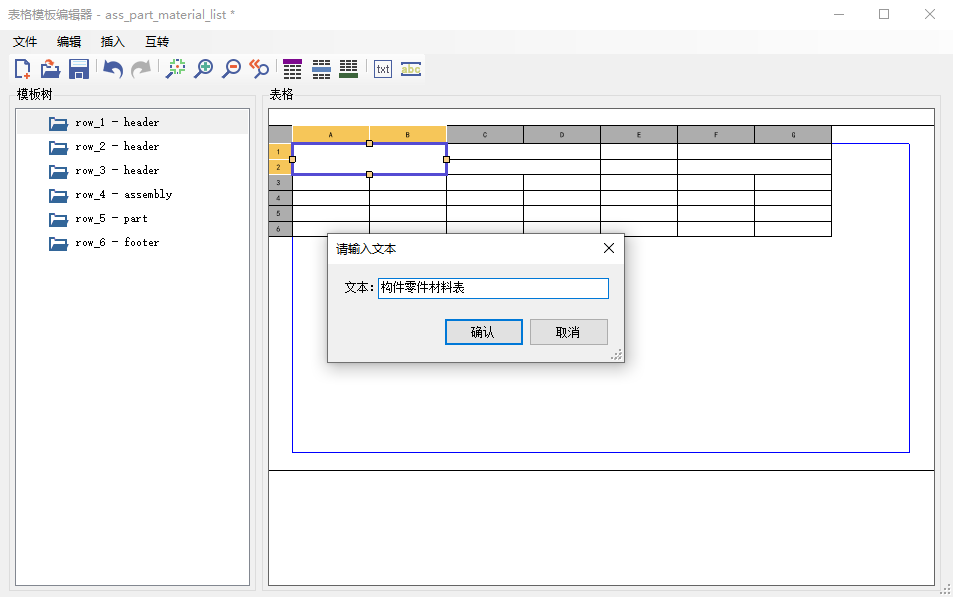

选中单元格，点击
添加文本。
-

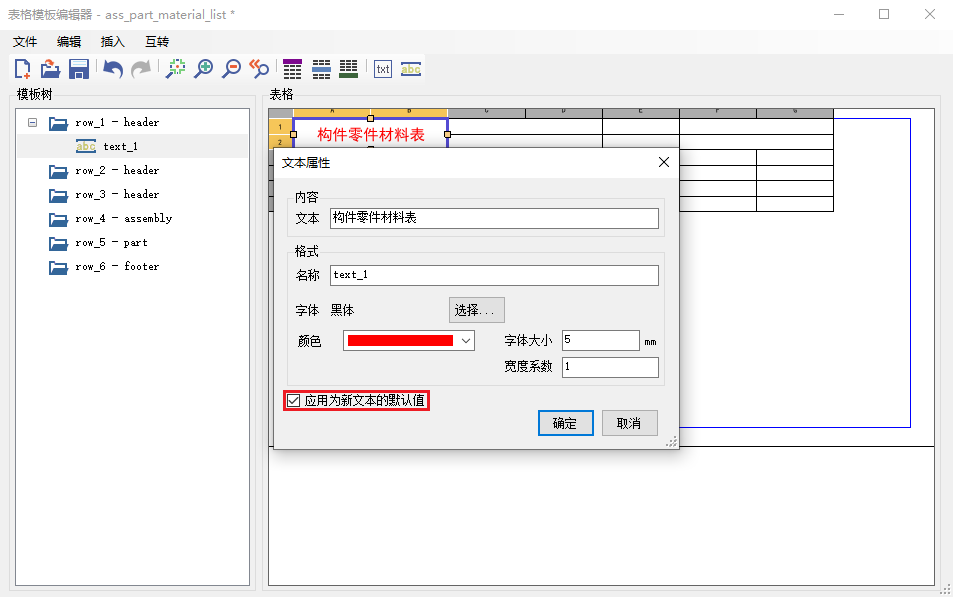

双击文本可以打开文本属性窗口。
-
修改并应用文本的通用属性方便后续使用。
-

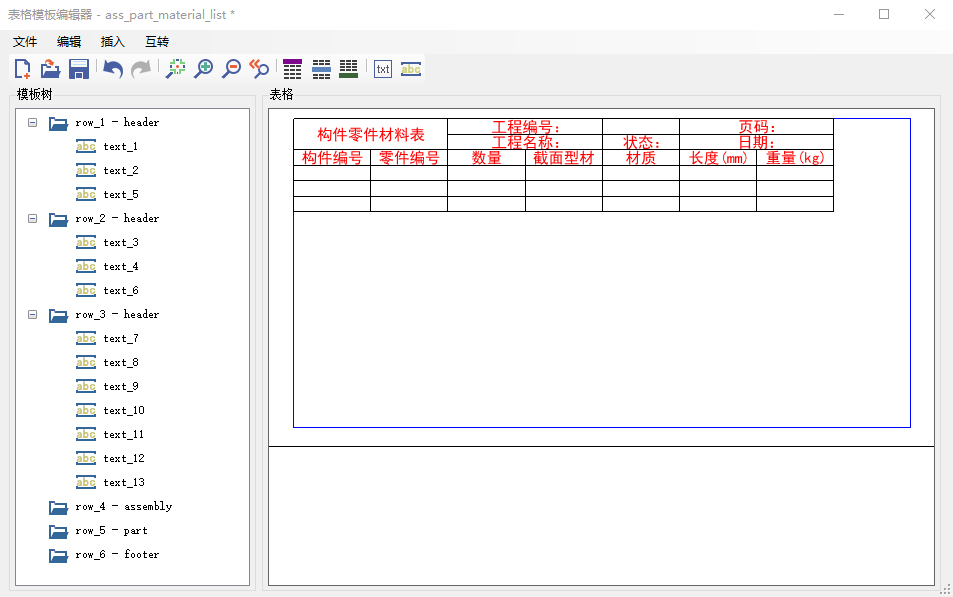

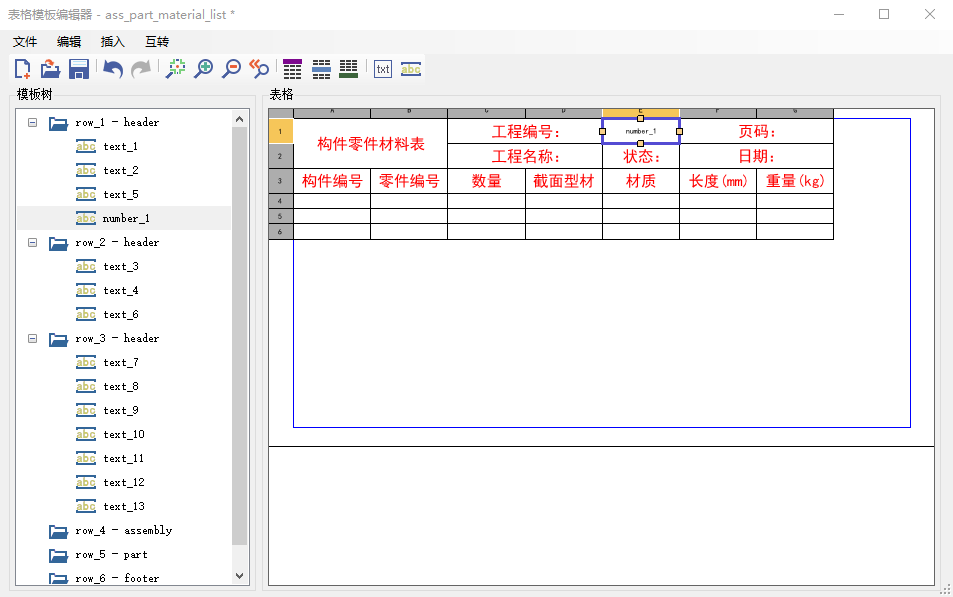

按需添加文本，结果如下图所示：
-

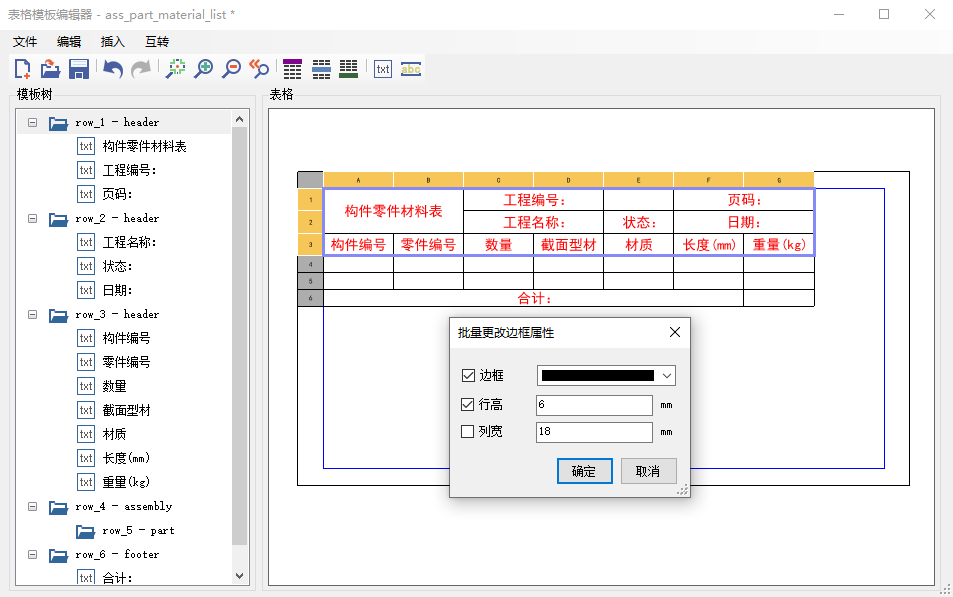

选中带有文本的单元格，通过右键菜单中的边框修改单元格到合适的大小。
Tips
- 修改边框、行高、列宽时，请在需要修改的边框属性前打勾，未打勾的属性在点击确定时不会生效。
填充变量
- 选中单元格，点击
添加变量。 -
选择您所需的变量属性或手动输入公式，确定变量名称。
-

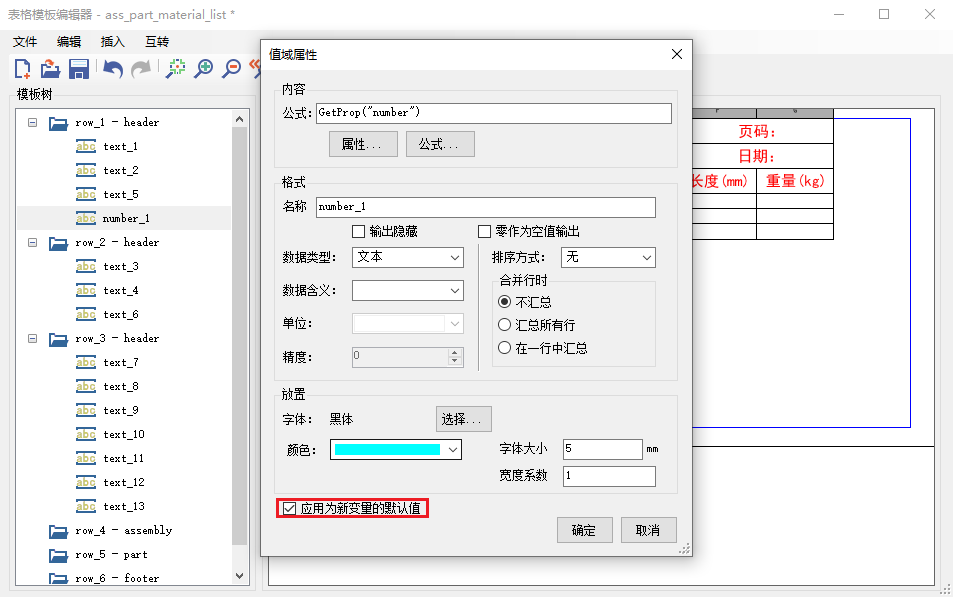

双击已放置的变量可以打开变量属性窗口。
-
修改并应用变量的通用属性方便后续使用。
-
按需添加变量，手动输入公式详见：公式及函数。
-

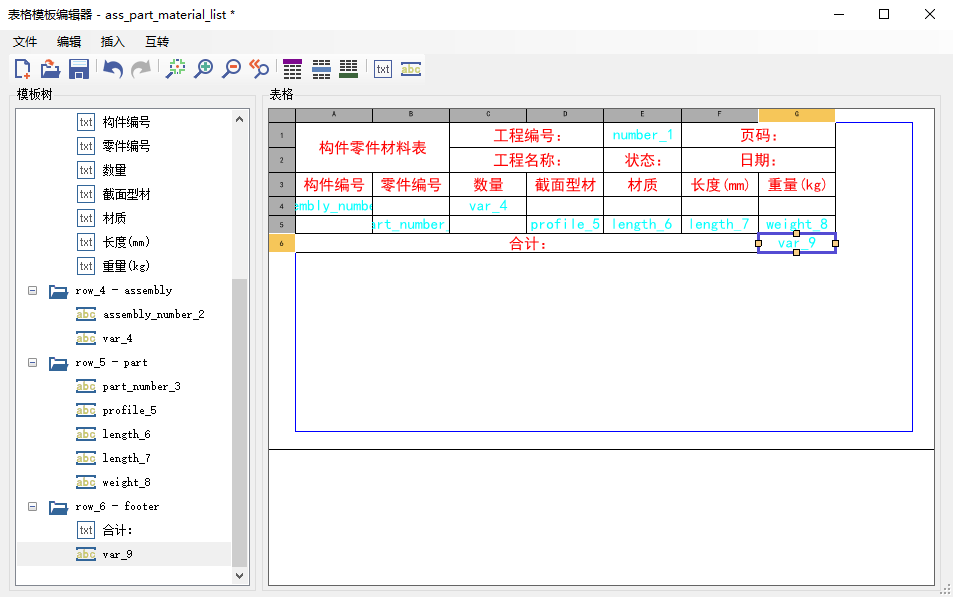

填充变量的结果如下图所示：
-

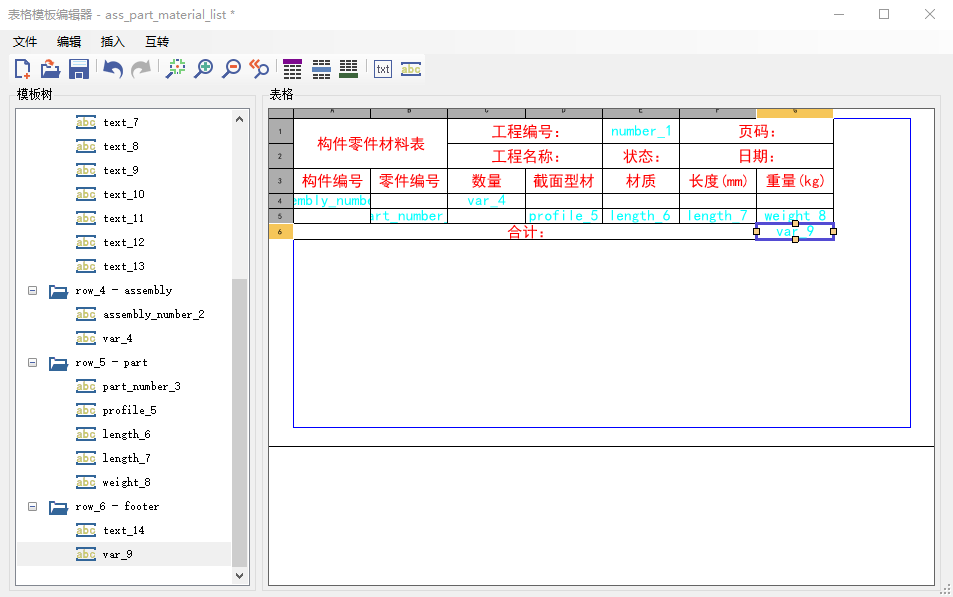

选中单元格，通过右键菜单中的边框修改单元格到合适的大小。
模板调试
划分行等级

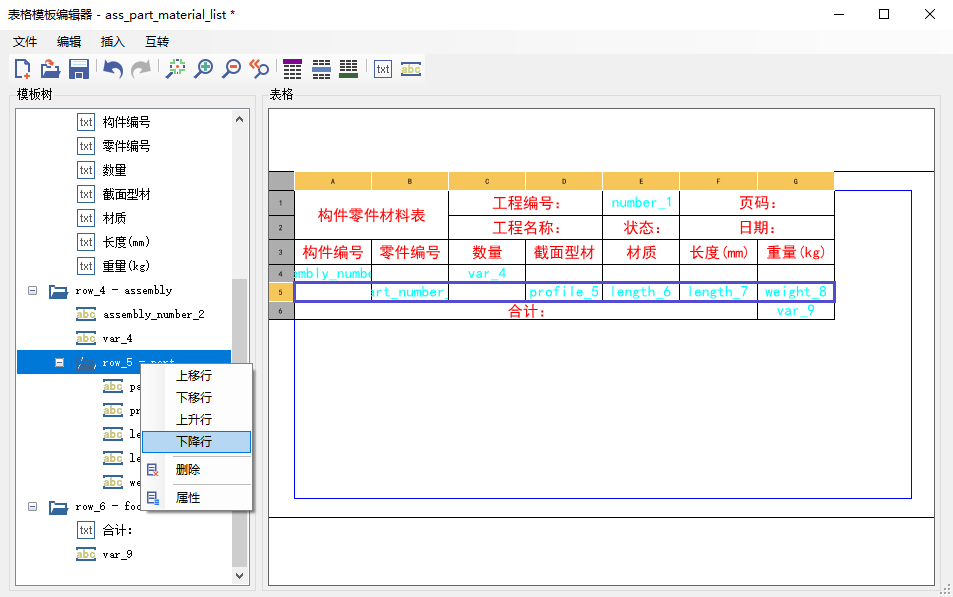

- 选择需要下降等级的行。
- 右击打开右键菜单，选择下降行。
- 结果如下：
修改变量属性
- 修改部分变量属性，使其达到需要的输出效果
- 如下图所示：
表格模板的使用与注意事项
- 制作好的表格模板需要生成图纸布局后，才能在图纸中通过布置-->布局名称选择对应的布局进行显示。
- 表格模板的存放路径为模型目录下的 config-->dr_tmpl ，以后缀名 tbl 命名，此路径在各个模型下通用。
