图纸管理
龙宫STC提供了图纸列表工具查看、管理所有图纸。
图纸列表概览
您可以选择菜单栏 图纸 -> 图纸列表...，以打开图纸列表窗口。

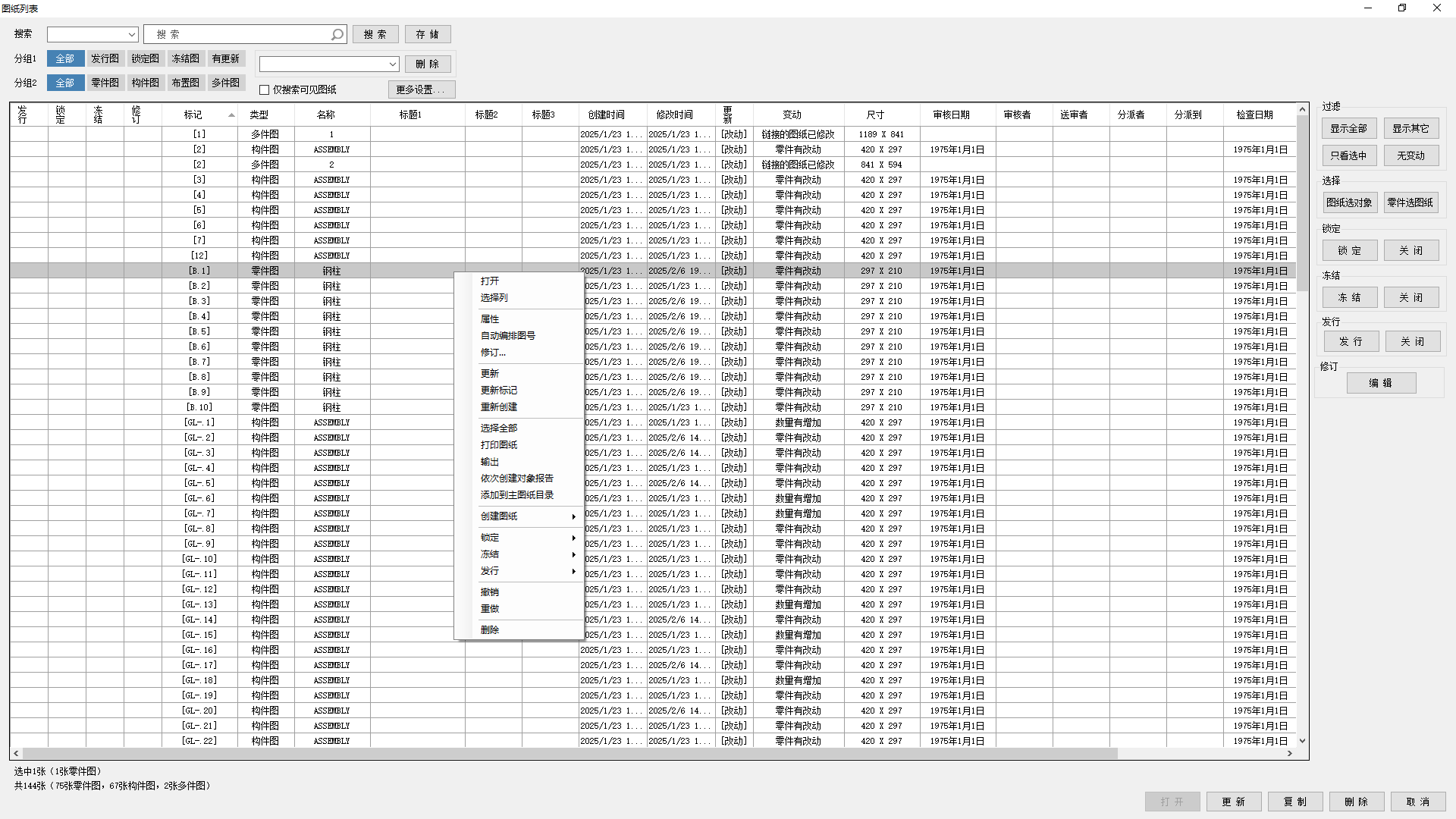

- 下图展示了图纸列表窗口，图纸列表列出了您创建过的所有图纸，以及各种图纸的统计信息，同时支持在列表中搜索、分类、过滤您所需的图纸，您也可以右击某张图纸使用更多功能。
- 在选择栏中，您可以通过图纸和零件互选的功能，来快速定位相互关联的零件和图纸。
- 您也可以对图纸进行锁定、冻结、发行等操作。
列表窗口
- 图纸列表中提供了若干图纸信息和状态列，可以快速检查每份图纸所关联的标记、类型、名称、标题、创建时间、修改时间、更新、发行、锁定、冻结、修订、变动、尺寸、审核日期、审核者、送审者、分派者、分派到、检查日期、检查者、制图者、评论等信息。

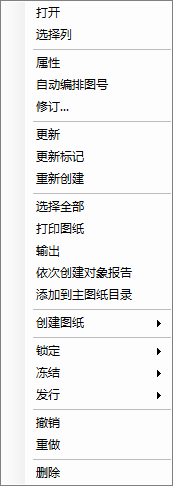

- 在列表窗口中右击某一行，能激活图纸的右键菜单，快速执行下列菜单中的命令：打开，选择列，属性，自动编排图号，修订，更新，更新标记，重新创建，选择全部，打印图纸，输出，依次创建对象报告，添加到主图纸目录，创建图纸，锁定，冻结，发行，撤销，重做，删除。
图纸检索和过滤
- 搜索栏提供了按某一字段搜索的功能，例如，您可以选择按图纸名称，并在输入框中输入名称所包含的关键字，点击搜索即可搜索到相应图纸。
- 分组功能可以帮助您快速根据图纸的某些状态或类型进行分组筛选，包括按：已发行图纸、锁定图纸、冻结图纸、零件图、构件图 以及 多构件图 进行分组。
- 过滤栏中提供了快速过滤操作，包括：显示全部，显示其他，只看选中 以及 更新 图纸信息的功能。
图纸、零件互选
- 随着模型的绘制，图纸的数量将会随着模型的规模同步增长。图纸列表提供了快速对应图纸和零件的功能。
- 当选定列表中的某张图纸后，您可以点击选择栏中 图纸选对象 按钮，对应的零件将会在视图中被选中。
提示
使用图纸选对象时，将视图的表示法设置为 仅选中 （快捷键 Ctrl+5）可以更容易发现被选中的对象。
- 当需要定位包含某个零件的所有图纸时，您可以先选中目标零件，点击 对象选图纸 按钮，包含该零件的图纸将会被显示在列表中。
图纸状态
- 锁定：您可以通过锁定栏的 打开 按钮将图纸标记为锁定。已锁定的图纸将不能被编辑，模型中零件的改变将仍被同步到图纸中。点击 关闭 按钮取消锁定标记。
- 冻结：您可以通过冻结栏的 打开 按钮将图纸标记为锁定。被冻结的图纸将与模型脱离关联，模型中的改变不会被更新到图纸中。点击 关闭 按钮取消冻结标记。
- 发行：当某张图纸被发布后，您可以选定目标图纸，通过发行栏的 打开 按钮将图纸标记为发行。已发行的图纸将不会在更新时被重新创建。点击 关闭 按钮取消发行标记。
图纸管理
- 打开图纸：您可以通过双击图纸列表中的某一行，右击->打开，或者选定某一行后，点击窗口底部的 打开 按钮，以打开图纸。
- 更新图纸：当检查到模型变化时，图纸列表的 “变动” 列将会提示相关图纸发生变化，这时选中变化的图纸，点击窗口底部的 更新 按钮，图纸将会根据零件变化同步更新。如果没有检测到变化，更新 按钮将显示为无效状态。
- 删除图纸：在列表中选中要删除的图纸，点击点击窗口底部的 删除 按钮，对应的图纸将会被删除。

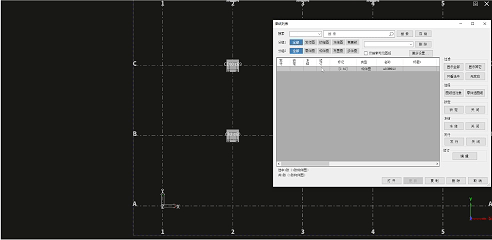

- 智能复制：当您基于某张零件或构件图纸进行手动调整，例如修改了一些尺寸、焊缝、标记或其他元素，并且您希望对该图纸的手动调整，可以被同样应用到相似的零件或构件图纸，龙宫STC提供了智能复制的功能。

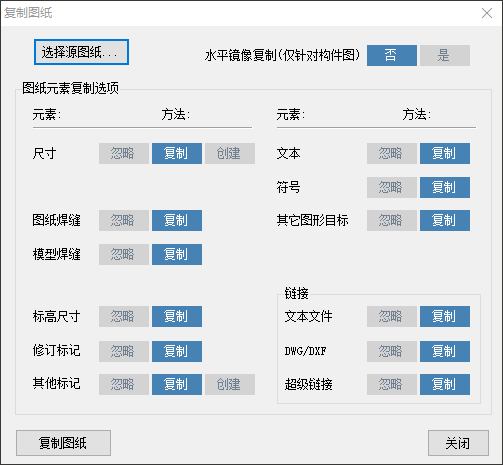

点击窗口底部的 复制 按钮，您将打开复制图纸窗口。您可以在窗口中调整复制参数，在图纸列表中选择复制目标，并点击 复制图纸 按钮，手动调整的部分将被智能拷贝至目标窗口。
- 选择源图纸：选择复制图纸时进行参考的源图纸。
- 水平镜像复制：复制图纸时水平镜像翻转图纸元素和链接内容。
- 图纸元素复制选项：复制图纸时，您可以根据需求，为以下图纸中的不同内容选择不同的复制方法：
- 元素
- 尺寸
- 图纸焊缝
- 模型焊缝
- 标高尺寸
- 修订标记
- 其他标记
- 文本
- 符号
- 其他图形目标
- 链接
- 文本文件
- DWG/DXF
- 超级链接
- 元素
- 方法：
- 忽略：复制图纸时，忽略此内容。
- 复制：复制图纸时，复制此内容。
- 创建：复制图纸时，创建此内容。
