整体布置图

整体布置图记录了理解项目一般布置结构要素所需的基本信息，是结构工程师用来向法律团队、政府机构以及设计、成本和施工团队传达足够结构信息的最常见绘图形式。

如何创建整体布置图

  • 整体布置图基于3D视图创建，3D视图的当前展示视角将会反映到图纸中；在创建整体布置图图纸时，您需要选择合适的目标视图。
  • 龙宫STC的图纸菜单提供了创建整体布置图的命令。

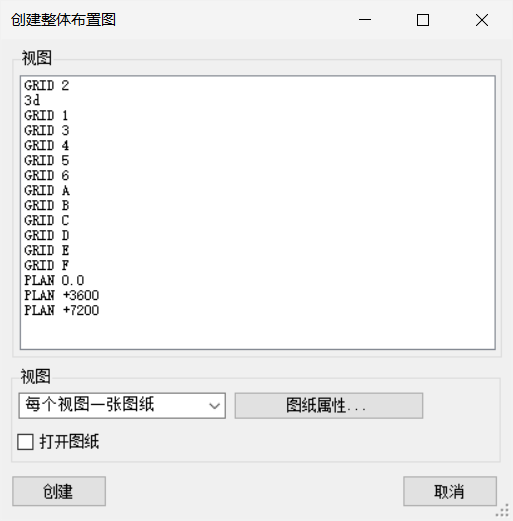

  • 选择菜单栏 图纸 -> 创建整体布置图，龙宫STC将会打开创建布置图窗口，选择目标视图并点击创建按钮，将会自动创建整体布置图。

图纸列表
  • 如果视图中包含没有完成编号操作的对象，创建图纸时将会弹出提示，要求重新编号。编号功能请参考 编号 章节。
  • 完成图纸创建后，您可以在 图纸列表 中浏览图纸。

配置整体布置图

  • 在菜单栏中选择 图纸 -> 整体布置图属性...，或者双击对应的整体布置图纸窗口中的空白区域，以打开整体布置图属性窗口。
  • 详细配置请参考 自动图纸 章节，其中包含了所有整体布置图相关属性的介绍索引。
