图纸视图类
在零件图、构件图以及整体布置图的属性中，都包含了图纸视图属性的配置。该章节介绍了自动图纸视图类中涉及的属性配置以及相关说明。
布置配置入口

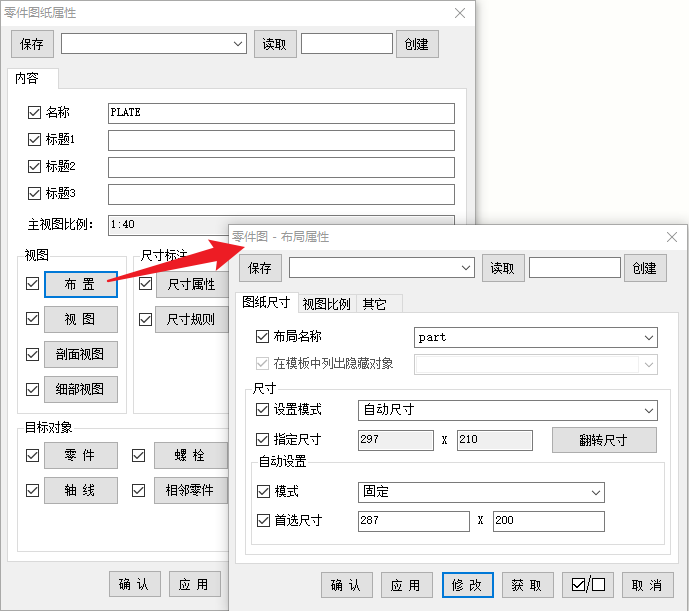

- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 布置 按钮打开布置属性窗。
- 如果图纸已经创建，双击图纸空白区域，也可以打开图纸的布置属性设置，该设置将影响图纸中的布置；切换图纸布置后需要重新进入图纸后刷新图纸布置。
- 以零件图属性为例：
布置属性介绍
图纸尺寸选项卡
- 配置图纸整体布局，以及图纸尺寸大小。
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| 布局名称 | 设置应用于该图纸的模板，定义了图纸的布局、表格、格式等规则。详情请参考图纸的 模板编辑器 功能。 | 零件图、构件图、整体布置图、多件图 |
| 在模板中列出隐藏对象 | 设置是否显示模板中的隐藏对象。 设置否则会忽略隐藏零件的重量，并删除所有隐藏零件的信息。 |
零件图、构件图、整体布置图，多件图 |
| [ 尺寸栏 ] | ||
| 设置模式 | 图纸尺寸的设置方式，默认自动尺寸，提供A0、A1、A2、A3、A4、A5纸张的尺寸。 | 零件图、构件图、整体布置图、多件图 |
| 指定尺寸 | 当设置模式切换为指定尺寸时，可手动录入图纸尺寸大小。 | 零件图、构件图、整体布置图、多件图 |
| [ 自动设置栏 ] | ||
| 模式 | 当设置模式切换为自动尺寸时，可修改图纸尺寸模式 默认为固定，图纸尺寸根据标准纸张大小进行缩放，页边距为10mm 切换为计算值时以实际输入的尺寸大小决定图纸大小。 |
零件图、构件图、整日布置图、多件图 |
| 首选尺寸 | 当模式切换为计算值时，可手动录入图纸尺寸大小。 | 零件图、构件图、整体布置图、多件图 |
视图比例选项卡
- 调整图纸视图比例的大小。
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| 自动设置比例 | 根据输入的比例，自动调整图纸视图比例。 (如果视图自身已有比例，该选项不生效)。 |
零件图、构件图 |
| [ 自动设置比例栏 ] | ||
| 主视图比例 | 自动设置比例时，主视图根据输入的比例队列调整图纸视图比例。 | 零件图、构件图 |
| 剖面图比例 | 自动设置比例时，剖面图根据输入的比例队列调整图纸视图比例。 | 零件图、构件图 |
其它
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|

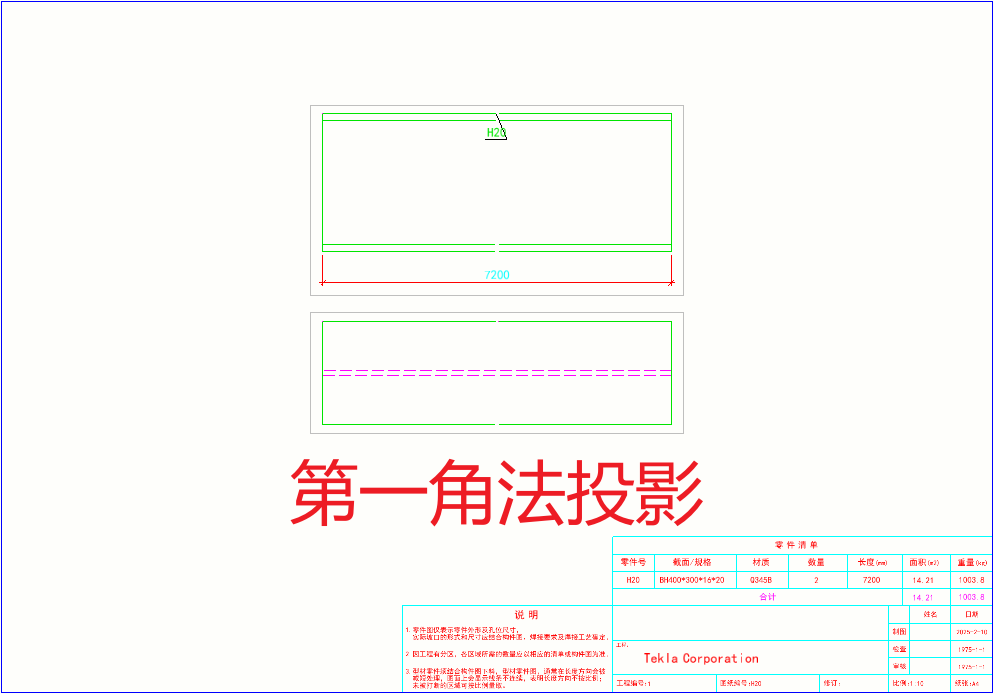

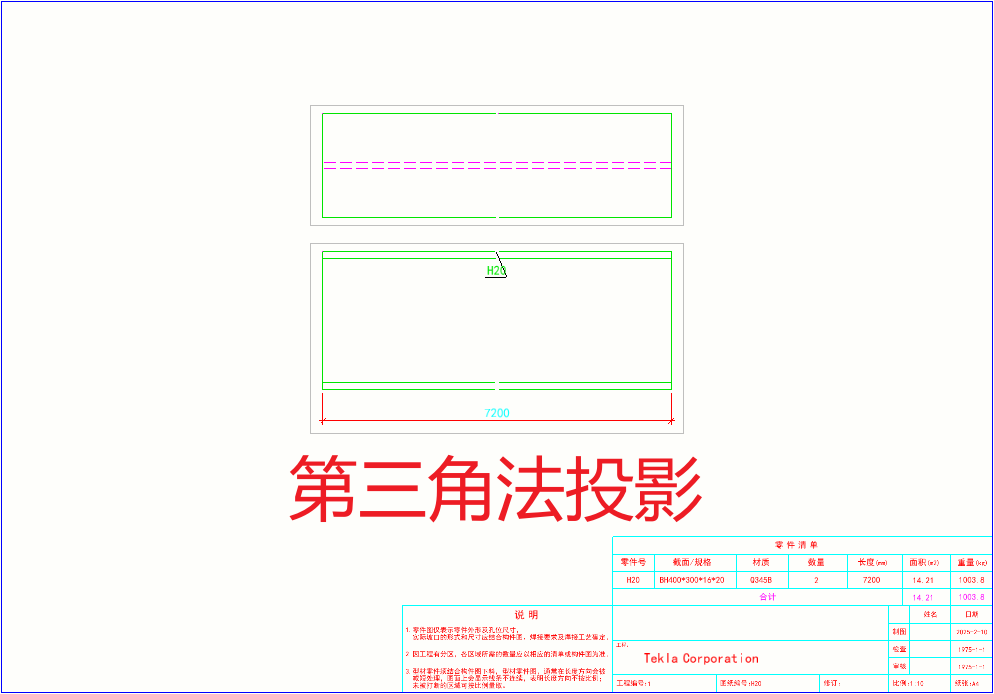

| 投影标准 | 选择使用第一/第三角法投影。  |
零件图、构件图 |
| 对齐剖视图到主视图 | 开启该功能后，剖面图将总被放在主视图旁边并与主视图对齐。 如果选择否，剖视图将会被放在任何可用的位置。 |
零件图、构件图 |
| 对齐端部视图到主视图 | 开启该功能后，端部视图将总被放在主视图旁边并与主视图对齐。 如果选择否，端部视图将会被放在任何可用的位置。 |
零件图、构件图 |
| 展开整个切割部件填满整个页面 | 如果选择是，则自动图纸排布将尽量少留空白， 扩展视图以填充空白区域。 |
零件图、构件图 |
视图配置入口

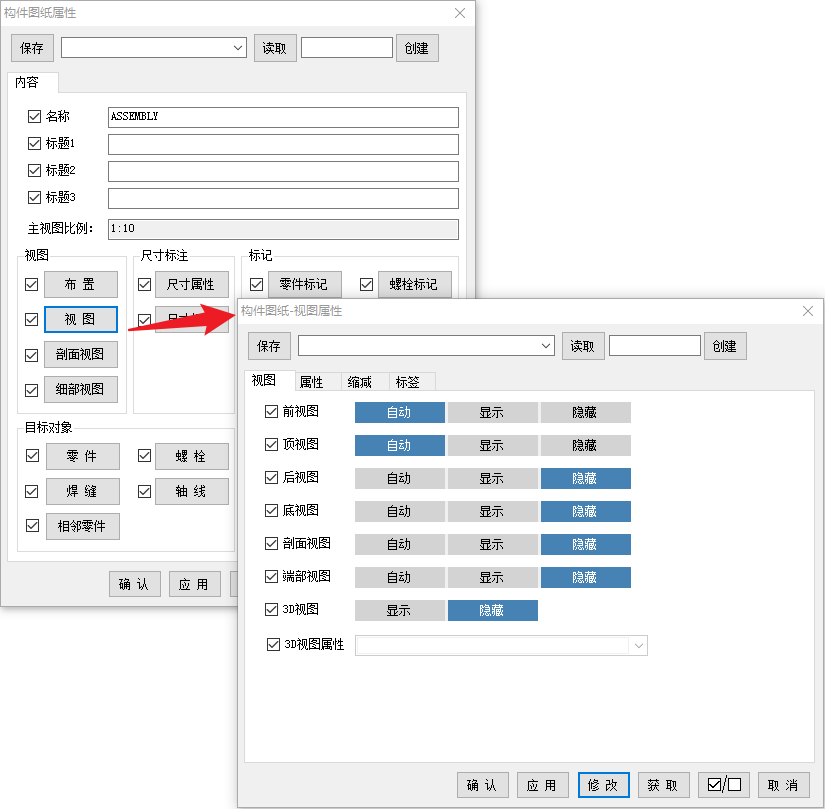

- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 视图 按钮打开视图属性窗。
- 如果图纸已经创建，双击图纸空白区域，也可以打开图纸的视图属性设置，该设置将影响图纸中所有视图；双击视图空白区域则打开目标视图的属性设置，该设置仅影响目标视图。
- 以零件图属性为例：
视图属性介绍
视图选项卡
配置前、顶、后、底、剖面、端部、3D等视图属性，整体布置图不支持该选项卡配置。每种视图包含以下三种配置：
- 自动：自动生成生成图纸时，系统自动判断是否该视图是否为必要的，如果必要则显示。
- 显示：自动生成生成图纸时，总是显示该视图。
- 隐藏：自动生成生成图纸时，总是隐藏该视图。
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| 前视图 | 配置是否显示前视图。 | 零件图、构件图 |
| 顶视图 | 配置是否显示顶视图。 | 零件图、构件图 |
| 后视图 | 配置是否显示后视图。 | 零件图、构件图 |
| 底视图 | 配置是否显示底视图。 | 零件图、构件图 |
| 剖面视图 | 配置是否显示剖面视图。 | 零件图、构件图 |
| 端部视图 | 配置是否显示端部视图。 | 零件图、构件图 |
| 3D视图 | 配置是否显示3D视图。 | 零件图、构件图 |
| 3D视图属性 | 可以指定3D视图使用预设的视图属性配置。 | 零件图、构件图 |
属性选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| 比例 | 设置视图显示的缩放比例。 | 零件图、构件图、整体布置图 |
| 邻近部件的延伸视图 | 指定对于邻近部件的延伸距离，影响是否显示邻近部件。 | 零件图、构件图、整体布置图 |
| 坐标系 | 选择视图采用 零件的局部坐标系，或是 模型坐标系。 | 零件图、构件图 |
| 展开 | 是否对零件进行展开处理。如果设置为是，则显示零件变形前的形状，并将其展开。 | 仅零件图 |
| 反射视图 | 指定如何显示低楼层的承重结构， 选择是则用实线显示，选择否则采用虚线显示。 |
仅整体布置图 |
| 显示开孔/凹进符号 | 指定构件编号的前缀和起始编号。 | 仅整体布置图 |
| [ 坐标系旋转栏 ] | ||
| X轴 | 根据该值，使对象绕X轴旋转的角度。 | 零件图、构件图 |
| Y轴 | 根据该值，使对象绕Y轴旋转的角度。 | 零件图、构件图 |
| Z轴 | 根据该值，使对象绕Z轴旋转的角度。 | 零件图、构件图 |
缩减选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 切割部件栏 ] | ||
| 切割部件 | 指定是否对过长的零件进行切割显示。 | 零件图、构件图、整体布置图 |
| 切割倾斜部件 | 设置是否对倾斜的部件执行切割。 | 零件图、构件图、整体布置图 |
| 最小切割长度 | 设置要执行切割的零件最小长度。 | 零件图、构件图、整体布置图 |
| 切割间隔 | 指定切割部分的间距。 | 零件图、构件图、整体布置图 |
标签选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 视图名称栏 ] | ||
| 前视图 | 指定零件或构件前视图的视图名称。 | 零件图、构件图 |
| 顶视图 | 指定零件或构件顶视图的视图名称。 | 零件图、构件图 |
| 后视图 | 指定零件或构件后视图的视图名称。 | 零件图、构件图 |
| 底视图 | 指定零件或构件底视图的视图名称。 | 零件图、构件图 |
| [ 标签文本栏 ] | ||
| A1, A2, A3, A4, A5 | 指定视图标签 A1, A2, A3, A4, A5 位置的内容。 点击编辑按钮可定制内容，选择对齐方式。 |
零件图、构件图、整体布置图 |
| [ 标签符号栏 ] | ||
| 符号 | 指定标签符号样式。 | 零件图、构件图、整体布置图 |
| 颜色 | 指定标签的颜色。 | 零件图、构件图、整体布置图 |
| 尺寸 | 指定标签尺寸。 | 零件图、构件图、整体布置图 |
| [ 标签位置栏 ] | ||
| 垂直位置 | 选择垂直位置为顶部或底部。 对于整体布置图中可选择居中。 |
零件图、构件图、整体布置图 |
| 水平位置 | 选择水平位置为视图居中或对象显示区居中。 对于整体布置图仅可选择视图框内居中。 |
零件图、构件图、整体布置图 |
剖面视图配置入口

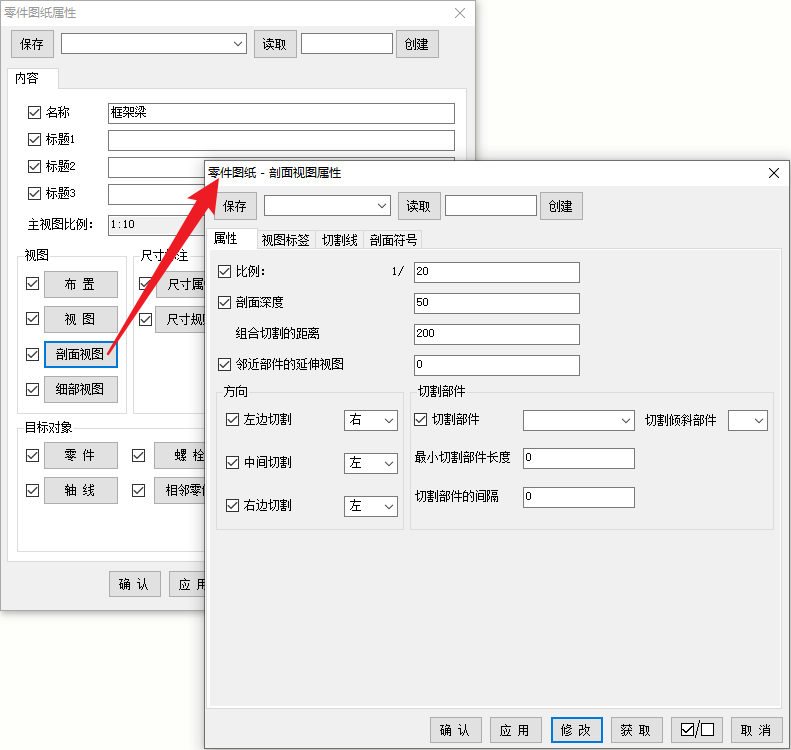

- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 剖面视图 按钮打开视图属性窗。
- 如果图纸已经创建，双击图纸空白区域，也可以打开图纸的剖面视图属性设置，该设置将影响图纸中所有剖面视图；双击剖面视图空白区域则打开目标视图的属性设置，该设置仅影响目标视图。
- 以零件图属性为例：
剖面视图属性介绍
- 剖面视图用于修改剖面视图的各种属性。
属性选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| 比例 | 设置视图显示的缩放比例。 | 零件图、构件图 |
| 剖面深度 | 设置不合并剖面视图的正负深度距离。 | 零件图、构件图 |
| 组合切割的距离 | 设置合并剖面视图的正负深度距离。 | 零件图、构件图 |
| 邻近部件的延伸视图 | 指定对于邻近部件的延伸距离，影响是否显示邻近部件。 | 零件图、构件图 |
| [ 方向栏 ] | ||
| 左边切割 | 设置左边切割的剖面视图方向，指定左侧或右侧。 | 零件图、构件图 |
| 中间切割 | 设置中间切割的剖面视图方向，指定左侧或右侧。 | 零件图、构件图 |
| 右边切割 | 设置右边切割的剖面视图方向，指定左侧或右侧。 | 零件图、构件图 |
| [ 切割部件栏 ] | ||
| 切割部件 | 指定是否对过长的零件进行切割显示。 可以选择只在X轴或Y轴方向切割。 |
零件图、构件图 |
| 切割倾斜部件 | 设置是否对倾斜的部件执行切割。 | 零件图、构件图 |
| 最小切割长度 | 设置要执行切割的零件最小长度。 | 零件图、构件图 |
| 切割部件的间隔 | 指定切割部件被切割部分的间距。 | 零件图、构件图 |
视图标签选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 标签文本栏 ] | ||
| A1, A2, A3, A4, A5 | 指定视图标签 A1, A2, A3, A4, A5 位置的内容。 点击 "..." 按钮可定制内容，选择对齐方式。 |
零件图、构件图 |
| [ 符号标识栏 ] | ||
| 符号 | 指定标签符号样式。 | 零件图、构件图 |
| 颜色 | 指定标签的颜色。 | 零件图、构件图 |
| 尺寸 | 指定标签尺寸。 | 零件图、构件图 |
| 最小线长 | 指定标签的最小线长。 | 零件图、构件图 |
| [ 标签位置栏 ] | ||
| 竖向 | 选择竖向对齐为顶部或底部。 | 零件图、构件图 |
| 横向 | 选择横向对其为视图居中或对象显示区居中。 | 零件图、构件图 |
| [ 视图方向标记栏 ] | ||
| 剖面视图 | 配置剖面视图中，如何显示视图方向标记。 可选项包括 无、仅符号、仅标签 以及 符号和标签。 |
零件图、构件图 |
| 端部视图 | 配置端部视图中，如何显示视图方向标记。 可选项包括 无、仅符号、仅标签 以及 符号和标签。 |
零件图、构件图 |
| 高度 | 配置视图方向标记的高度。 | 零件图、构件图 |
切割线选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 线配置栏 ] | ||
 |
配置图示位置的长度距离。 | 零件图、构件图 |
 |
配置图示位置的长度距离。 | 零件图、构件图 |
 |
配置图示位置的长度距离。 | 零件图、构件图 |
 |
配置图示位置的长度距离。 | 零件图、构件图 |
 |
配置图示位置的长度距离。 | 零件图、构件图 |
| [ 属性栏 ] | ||
| 颜色 | 配置切割线颜色。 | 零件图、构件图 |
视图标签选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 标签文本栏 ] | ||
| A1, A2, A3, A4, A5 | 指定视图标签 A1, A2, A3, A4, A5 位置的内容。 点击 "..." 按钮可定制内容，选择对齐方式。 |
零件图、构件图 |
| [ 符号栏 ] | ||
| 颜色 | 指定符号颜色。 | 零件图、构件图 |
| 符号 | 指定左侧和右侧的符号样式。 | 零件图、构件图 |
| 尺寸 | 指定左侧和右侧的符号尺寸。 | 零件图、构件图 |
| x | 指定左侧和右侧的符号在x轴上的偏移。 | 零件图、构件图 |
| y | 指定左侧和右侧的符号在y轴上的偏移。 | 零件图、构件图 |
细部视图属性介绍
- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性...，打开对应的图纸属性窗，在窗口中点击细部视图按钮打开细部视图属性窗。
- 在细部视图窗口中，您可以设置 细部视图或符号标签的起始编号或字母。
