图纸标记类
该章节介绍了自动图纸中标记所涉及的属性配置，以及相关说明。
零件标记
- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 零件标记 按钮打开零件标记窗。
内容选项卡
- 龙宫STC支持在零件图、构件图以及整体布置图中，添加包含如下内容的零件标记。
- 可以选择对 主零件、次零件、次构件主零件 以及 次构件次零件， 定制零件标记包括的内容。
- 您可以对以上对象添加多个内容信息，包括：
- 构件编号
- 零件编号
- 编号前缀
- 截面型材
- 材质
- 名称
- 类别
- 抛光
- 尺寸
- 长度
- 净重（kg）
- 毛重（kg）
- 拱形
- 位置（NS/FS）
- 面朝向
- 外伸肢间距
- 中心距
- 顶面标高
- 底面标高
- 中心标高
- 文本
- 空格（表示为 "< >"）
- 换行（表示为 "<-'"）
- 删除空格（表示为 "<-"）
- 用户自定义属性等
- 对于以上内容，您可以在右侧显示栏中设置内容的颜色、字号以及字体。
- 您也可以通过添加边框按钮，为图纸的零件标记添加定制的边框，可以在右侧显示栏中设置边框的样式和颜色。
通用选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 可见性栏 ] | ||
| 可见 | 指定 在一个视图中 或 在全部的视图中 显示标记。 | 零件图，构件图，整体布置图 |
| 合并 | 指定 打开 或 关闭 标记合并功能。 | 构件图，整体布置图 |
| 最大合并距离 | 设置最大的合并距离。 | 构件图，整体布置图 |
| [ 零件周围的边框栏 ] | ||
| 类型 | 指定边框的样式。 | 零件图，构件图，整体布置图 |
| 颜色 | 指定边框的颜色。 | 零件图，构件图，整体布置图 |
| [ 首行栏 ] | ||
| 类型 | 指定首行引出线的类型和样式。 | 零件图，构件图，整体布置图 |
| 箭头 | 指定首行箭头的样式。 | 零件图，构件图，整体布置图 |
| [ 放置栏 ] | ||
| 放置-搜索边缘 | 点击 放置 按钮打开尺寸放置窗。 在其中设置搜索边缘的探测范围。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最小距离。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最大距离。 |
零件图，构件图，整体布置图 |
节点标记
- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 节点标记 按钮打开节点标记窗。
内容选项卡
- 龙宫STC支持在零件图、构件图以及整体布置图中，添加包含如下内容的节点标记。
- 您可以对以上对象添加多个内容信息，包括：
- 规范
- 名称
- 节点编号
- 等级
- 文本
- 空格（表示为 "< >"）
- 换行（表示为 "<-'"）
- 删除空格（表示为 "<-"）
- 对于以上内容，您可以在右侧显示栏中设置内容的颜色、字号以及字体。
- 您也可以通过添加边框按钮，为图纸的节点标记添加定制的边框，可以在右侧显示栏中设置边框的样式和颜色。
通用选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 可见性栏 ] | ||
| 可见 | 指定 在一个视图中 或 在全部的视图中 显示标记。 | 零件图，构件图，整体布置图 |
| [ 零件周围的边框栏 ] | ||
| 类型 | 指定边框的样式。 | 零件图，构件图，整体布置图 |
| 颜色 | 指定边框的颜色。 | 零件图，构件图，整体布置图 |
| [ 首行栏 ] | ||
| 箭头 | 指定首行箭头的样式。 | 零件图，构件图，整体布置图 |
| [ 放置栏 ] | ||
| 放置-搜索边缘 | 点击 放置 按钮打开尺寸放置窗。 在其中设置搜索边缘的探测范围。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最小距离。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最大距离。 |
零件图，构件图，整体布置图 |

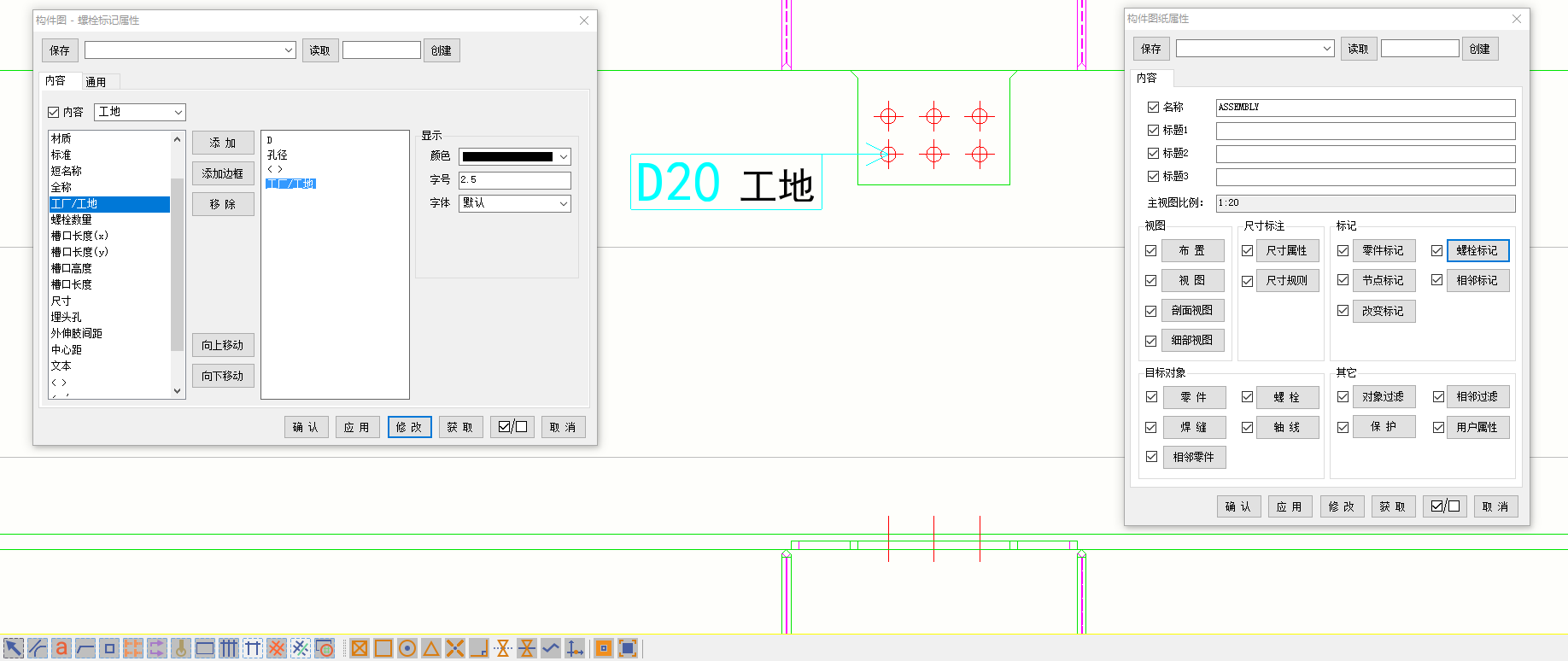

螺栓标记
- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 螺栓标记 按钮打开螺栓标记窗。
内容选项卡
- 龙宫STC支持在零件图、构件图以及整体布置图中，添加包含如下内容的螺栓标记。
- 您可以对以上对象添加多个内容信息，包括：
- 螺栓长度
- 螺栓直径
- 孔径
- 材质
- 标准
- 短名称
- 全称
- 工厂/工地
- 螺栓数量
- 槽口长度（x）
- 槽口长度（y）
- 槽口高度
- 槽口长度
- 尺寸
- 埋头孔
- 外伸肢间距
- 中心距
- 文本
- 空格（表示为 "< >"）
- 换行（表示为 "<-'"）
- 删除空格（表示为 "<-"）
- 用户自定义属性
- 对于以上内容，您可以在右侧显示栏中设置内容的颜色、字号以及字体。
- 您也可以通过添加边框按钮，为图纸的螺栓标记添加定制的边框，可以在右侧显示栏中设置边框的样式和颜色。
通用选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 可见性栏 ] | ||
| 可见 | 指定 在一个视图中 或 在全部的视图中 显示标记。 | 零件图，构件图，整体布置图 |
| 主零件中 | 指定 显示 或 不显示 标记。 | 零件图，构件图，整体布置图 |
| 次零件中 | 指定 显示 或 不显示 标记。 | 零件图，构件图，整体布置图 |
| 螺栓尺寸限制 | 指定标准螺栓的尺寸，与该尺寸相等的螺栓将被隐藏。 | 零件图，构件图，整体布置图 |
| 子构件的主零件中 | 指定 显示 或 不显示 标记。 | 构件图 |
| 子构件的次零件中 | 指定 显示 或 不显示 标记。 | 构件图 |
| [ 零件周围的边框栏 ] | ||
| 类型 | 指定边框的样式。 | 零件图，构件图，整体布置图 |
| 颜色 | 指定边框的颜色。 | 零件图，构件图，整体布置图 |
| [ 引出线栏 ] | ||
| 箭头 | 指定首行箭头的样式。 | 零件图，构件图，整体布置图 |
| [ 放置栏 ] | ||
| 放置-搜索边缘 | 点击 放置 按钮打开尺寸放置窗。 在其中设置搜索边缘的探测范围。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最小距离。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最大距离。 |
零件图，构件图，整体布置图 |

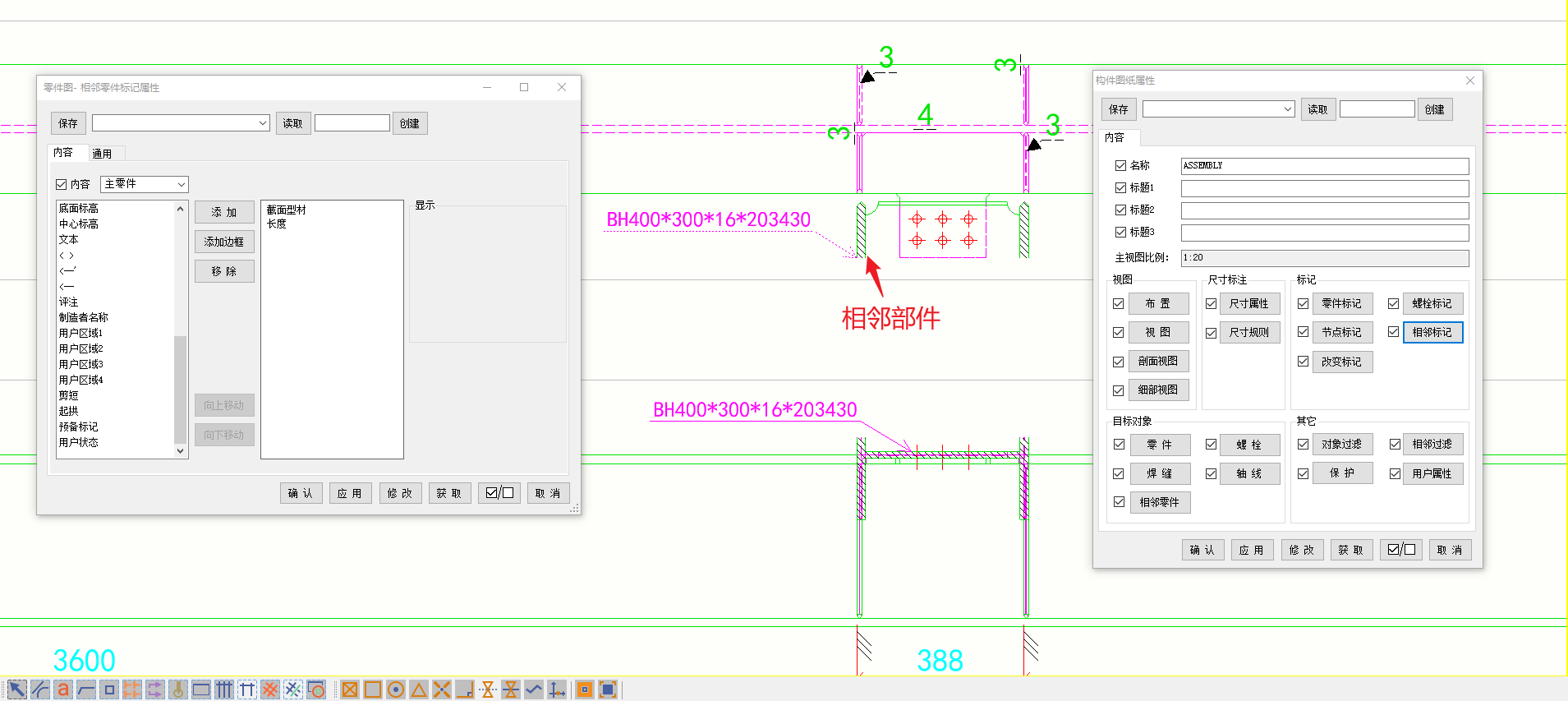

相邻标记
- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 相邻标记 按钮打开相邻标记窗。
- 只有在存在相邻视图时，相邻标记中的标记才会显示。
内容选项卡
- 龙宫STC支持在零件图、构件图以及整体布置图中，添加包含如下内容的相邻标记。
- 您可以对以上对象添加多个内容信息，包括：
- 构件编号
- 零件编号
- 编号前缀
- 截面型材
- 材质
- 名称
- 类别
- 抛光
- 尺寸
- 长度
- 净重（kg）
- 毛重（kg）
- 拱形
- 位置（NS/FS）
- 面朝向
- 外伸肢间距
- 中心距
- 顶面标高
- 底面标高
- 中心标高
- 文本
- 空格（表示为 "< >"）
- 换行（表示为 "<-'"）
- 删除空格（表示为 "<-"）
- 评注
- 制造者名称
- 用户自定义属性等
- 对于以上内容，您可以在右侧显示栏中设置内容的颜色、字号以及字体。
- 您也可以通过添加边框按钮，为图纸的螺栓标记添加定制的边框，可以在右侧显示栏中设置边框的样式和颜色。
通用选项卡
| 属性名 | 说明 | 支持的图纸类型 |
|---|---|---|
| [ 可见性栏 ] | ||
| 可见 | 指定 在一个视图中 或 在全部的视图中 显示标记。 | 零件图，构件图，整体布置图 |
| 合并 | 指定 打开 或 关闭 标记合并功能。 | 构件图，整体布置图 |
| 最大合并距离 | 设置最大的合并距离。 | 构件图，整体布置图 |
| [ 零件周围的边框栏 ] | ||
| 类型 | 指定边框的样式。 | 零件图，构件图，整体布置图 |
| 颜色 | 指定边框的颜色。 | 零件图，构件图，整体布置图 |
| [ 首行栏 ] | ||
| 类型 | 指定首行引出线的类型和样式。 | 零件图，构件图，整体布置图 |
| 箭头 | 指定首行箭头的样式。 | 零件图，构件图，整体布置图 |
| [ 放置栏 ] | ||
| 放置-搜索边缘 | 点击 放置 按钮打开尺寸放置窗。 在其中设置搜索边缘的探测范围。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最小距离。 |
零件图，构件图，整体布置图 |
| 放置-最小距离 | 点击 放置 按钮打开尺寸放置窗。 在其中设置最大距离。 |
零件图，构件图，整体布置图 |
变动标记
- 您可以选择菜单栏 图纸 -> 零件图属性... | 构件图属性... | 布置图属性...，打开对应的图纸属性窗，在窗口中点击 变动标记 按钮打开变动标记窗。
- 您可以通过打开或者关闭变动标记可见性，来决定是否需要显示更改符号。
