功能模块
本章节介绍龙宫STC的组件编辑工具栏每个功能模块的具体功能。
添加距离
-
当您想要使用
、
功能添加距离时，请按以下步骤进行操作： -

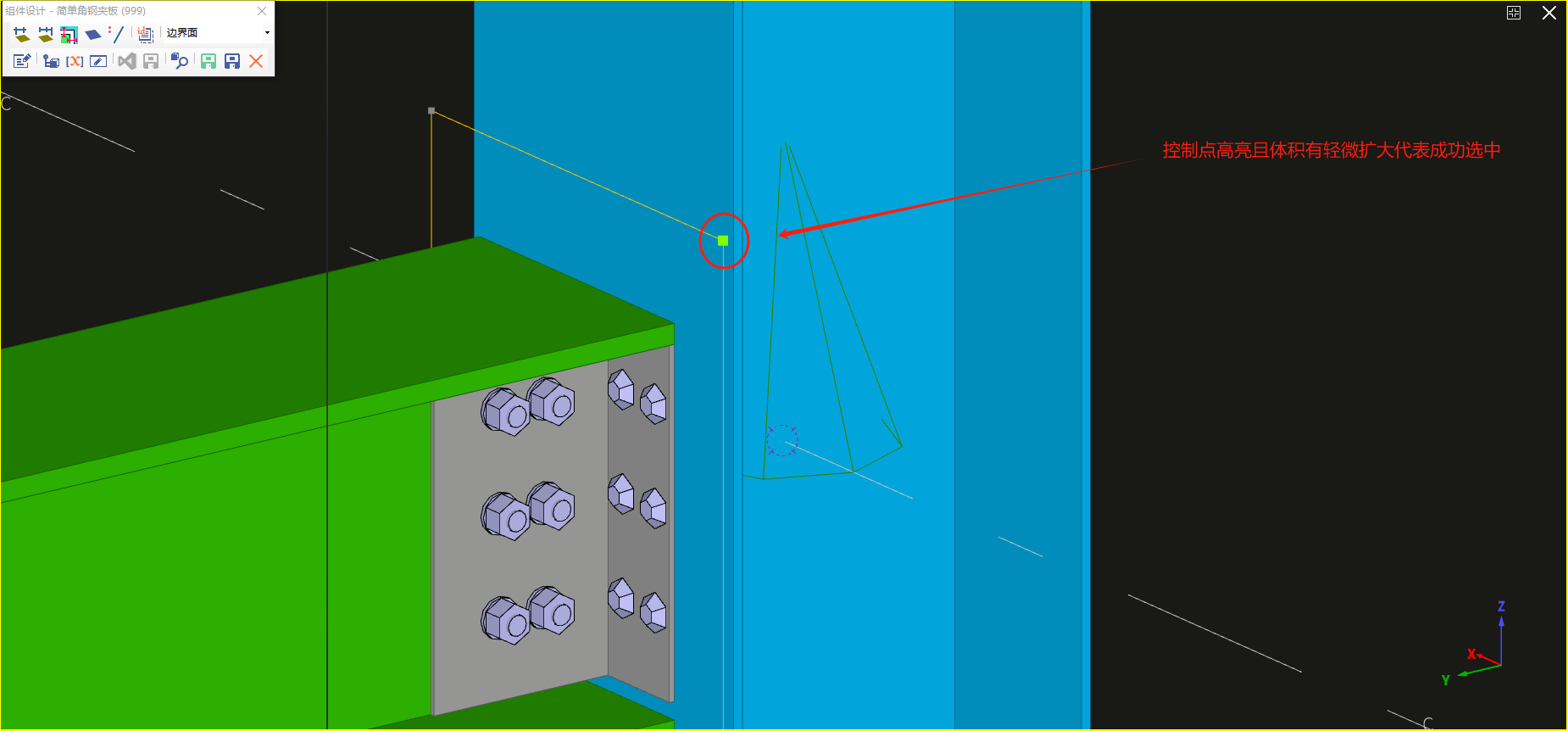

选择您需要添加距离的点。
-
选择您需要执行的功能：
-

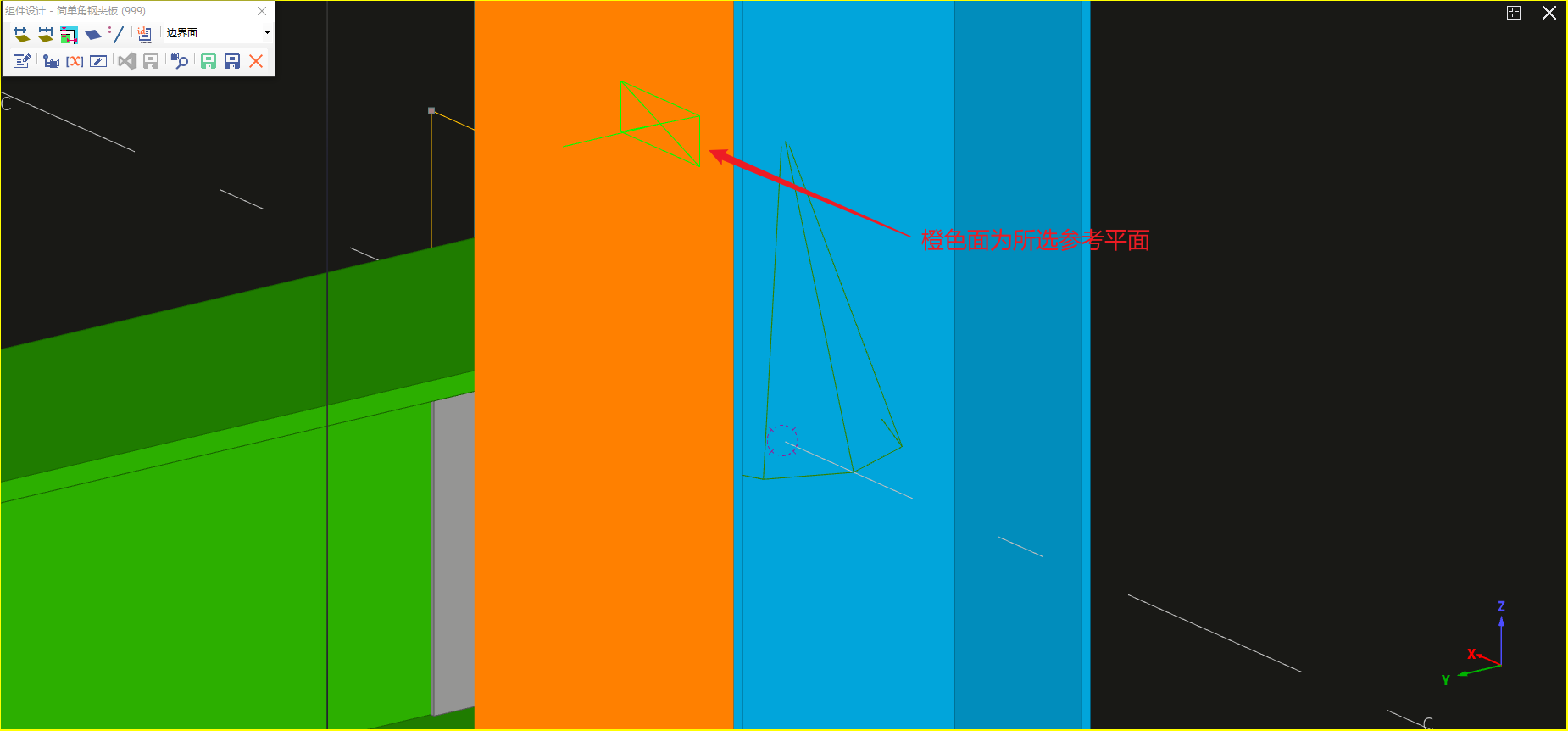

选择锚定平面（也可以称作参考平面）。
- 在完成上述操作后，您可以看到控制点与参考平面间的距离值。
请注意
- 如需选择多个控制点时，则应同时按下ctrl+alt再选中多个控制点，只按住ctrl键选中多个点会导致后续结果出错！
- 需要自动添加两零件间的距离时，可使用
功能进行操作。 - 使用功能时，首先点击该按钮，然后根据任务栏中的提示选择零件即可。
请注意
首次选择的零件作为可移动的零件，该零件可以移动。第二次选择的零件作为参考零件，该零件无法移动。
添加辅助线、辅助面
- 添加辅助线和辅助面是通过控制辅助线或辅助面的位置，间接控制零件控制点的一种方式。
- 选择
、
功能后，您就可以在您所需的位置创建辅助线或辅助面。 - 创建完成后，双击添加的辅助线或辅助面可修改它们的属性。
请注意
需要在零件属性中开启磁吸功能，辅助面内的控制点和辅助线上的控制点才会跟随移动。若未开启磁吸则，则控制点不会跟随辅助面和辅助线的移动而移动。
查看属性
-

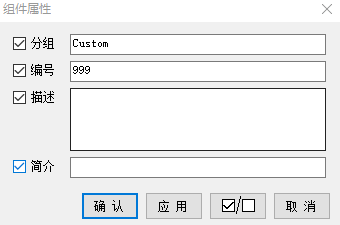

点击
，您可以查看组件属性，包括组件的分组、编号、描述和简介，您也可以通过这里的窗口来对组件属性进行更新。
-
点击
，您可以查看组件的名称、输入对象和组件内所包含的具体对象。您可以在此窗口内选中对象并右击对其进行操作。
- 点击
，您可以查看组件内已有的变量，并对它们进行编辑。需要手动添加变量时，可点击窗口右侧的“添加”按钮添加变量。
工具栏其它功能模块
复制rid
- 组件内的每一个零件，包括但不限于切割面和对齐面等，都有属于自己的独特ID号，这个ID号在龙宫STC里被命名为rid。您可以在中查看零件ID号。
- 您可以在选中需要复制rid的零件，点击
即可将零件的rid复制到剪切板中，您可以在其他地方粘贴此rid。
选择锚定平面类型
- 此功能可以让您自由控制如何选择锚定平面。

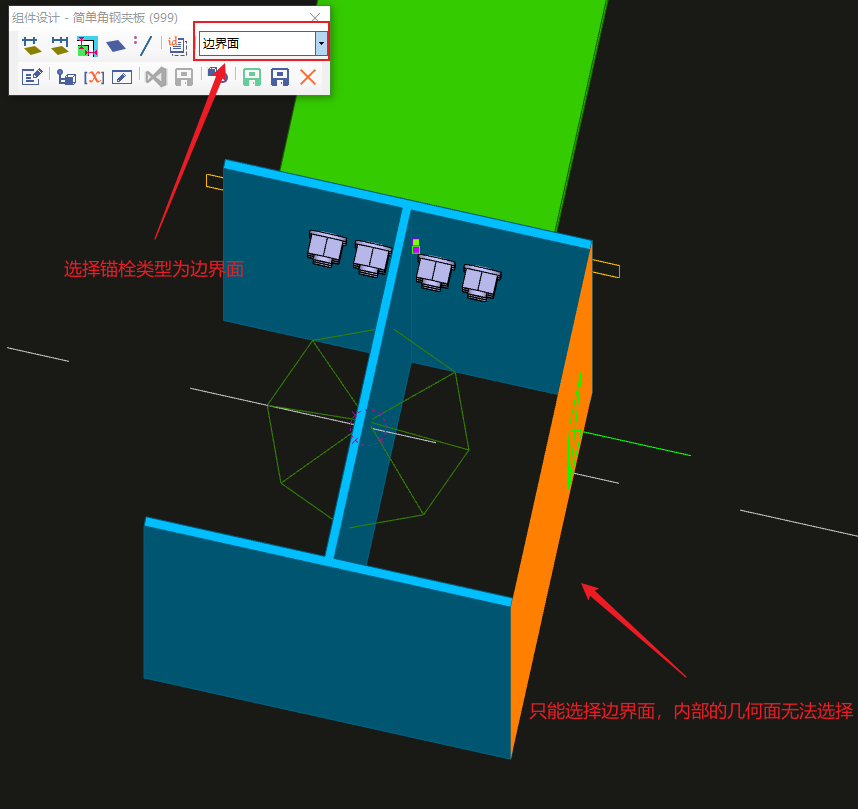

- 龙宫STC将锚定平面分为了多个类型，选择不同类型的锚定平面后，您只能选中对应的锚定平面。例如，当您选择的锚定平面为“边界面”时，您只能选择零件的边界面。
编辑组件UI
-
在组件编辑界面对组件的参数化调整，在模型编辑界面中并不会将组件属性界面进行展示。龙宫STC中提供的编辑组件UI功能
，可以在模型编辑界面中，把组件的变量在组件属性中进行展示。 -

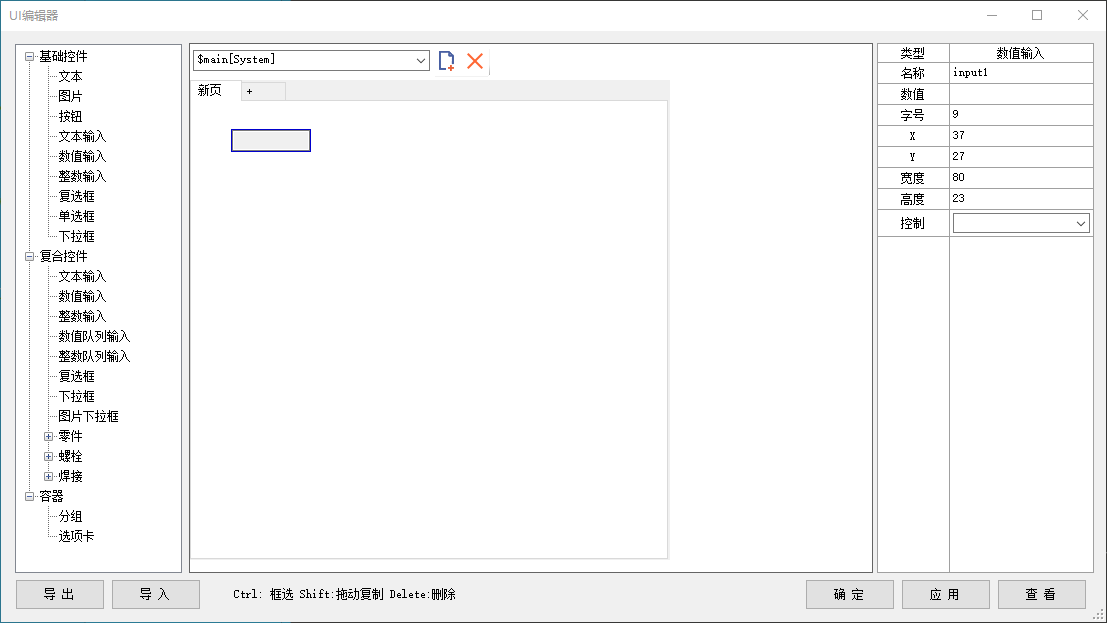

点击
后，会弹出新的窗口：
- 左侧的树状列表有许多可供选择的控件，双击后您可以将它们放入中间的UI界面。
- 添加的控件在UI界面中可以自由拖动和改变大小。
- 右侧为所选中的控件或UI界面的属性，您可以通过右侧的属性栏查看所选中对象的属性，并对它们进行修改。
请注意
通过UI编辑器中的“查看”打开的组件属性窗口，与双击组件打开的组件属性窗口，虽然在视觉上一致，但实际读取到的值并不一致。因此通过UI编辑器中“查看”打开的组件属性，输入值后在变量窗口可能会提示错误。
查询组件运行结果
- 该功能可将组件内部的运行结果展现出来，您可以点击
打开组件运行结果窗口，这里会显示组件的创建状态及生成结果的时间。
保存
- 保存功能分为另存为和保存，另存为可以将组件重新命名后进行保存，保存则是直接保存在编辑组件界面中对组件的修改。
恭喜您已将组件编辑提供的所有功能模块了解完毕！下一节将介绍目前龙宫STC支持的函数及详细说明。
