编辑流程
将一个自定义组件的参数从固定值变为可控值需要进行多步操作，下面将为您详细描述如何设置可控的参数化组件。
编辑组件前的准备
- 编辑组件前您需要确保您所编辑的组件不属于内置组件，同时需要注意您所要进行编辑的组件类型属于节点还是细部，这会对后续编辑组件的过程产生影响。
- 确认好需要编辑的组件后，您需要打开组件管理器并选中您已经定义好的组件，然后通过右键菜单-->编辑组件进入到编辑组件参数的界面。
- 出现带有编辑组件功能的悬浮工具栏，视图列表自动创建了"××-组件设计"视图，则代表成功进入编辑组件界面。
编辑参数化组件
添加变量
- 想要让组件内的零件自由活动起来，首先要做的就是添加变量。

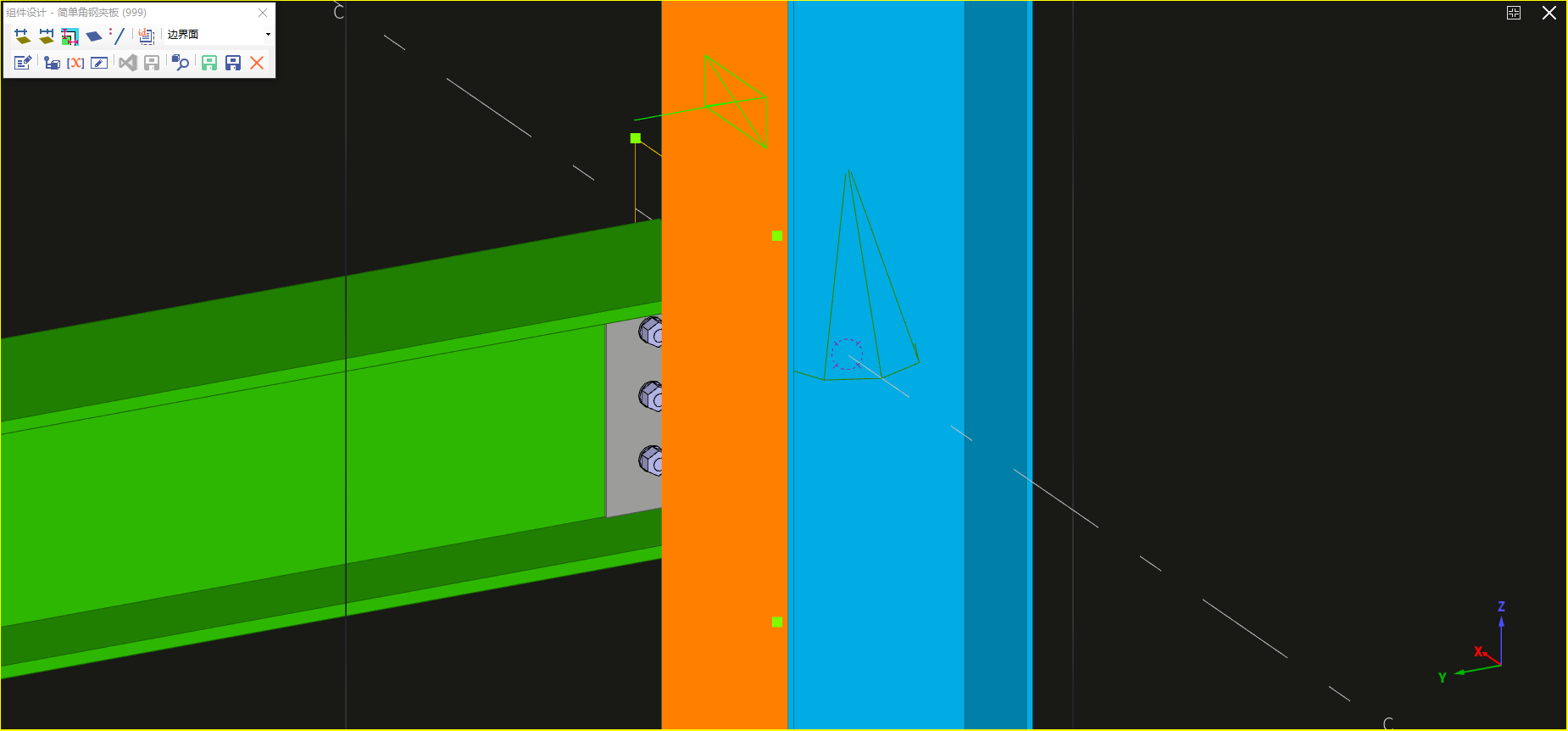

- 选中控制点，点击
功能，再选择锚定平面，单击一次左键确认锚定平面的摆放位置，您就完成了一次添加变量的操作。

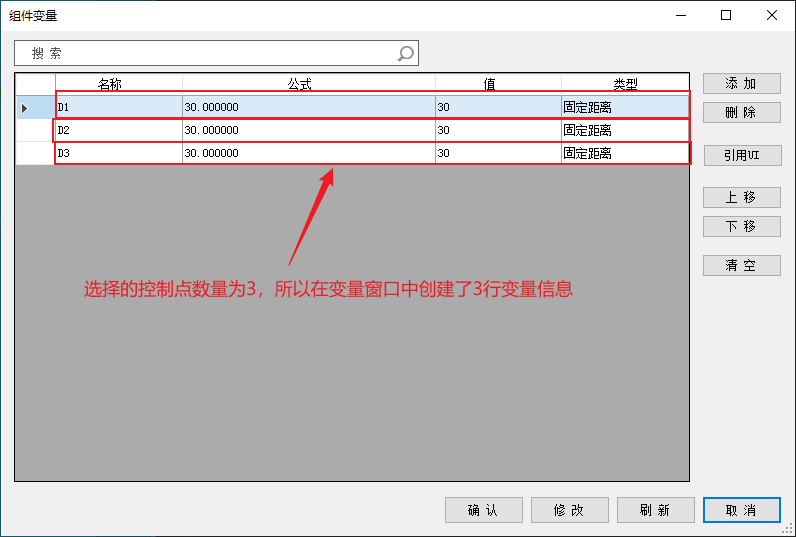

- 点击
，您可以在弹出的变量窗口内观察到您所添加的变量。
- 若您想要改变组件内零件的属性，则需要在变量窗口点击“添加”，手动添加一行变量。
- 新添加的变量名称需要与需要修改的零件属性的名称相对应，您可以点击

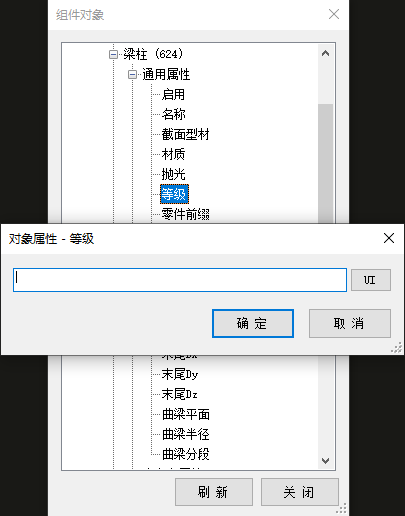

打开组件对象浏览窗口。 - 选择您需要修改的零件属性，例如“等级”。
- 双击打开或通过右击该属性选择“编辑”可编辑该属性的名称。
- 编辑好属性名称后，在组件对象浏览窗口，您可以直接观察到您所编辑的名称。

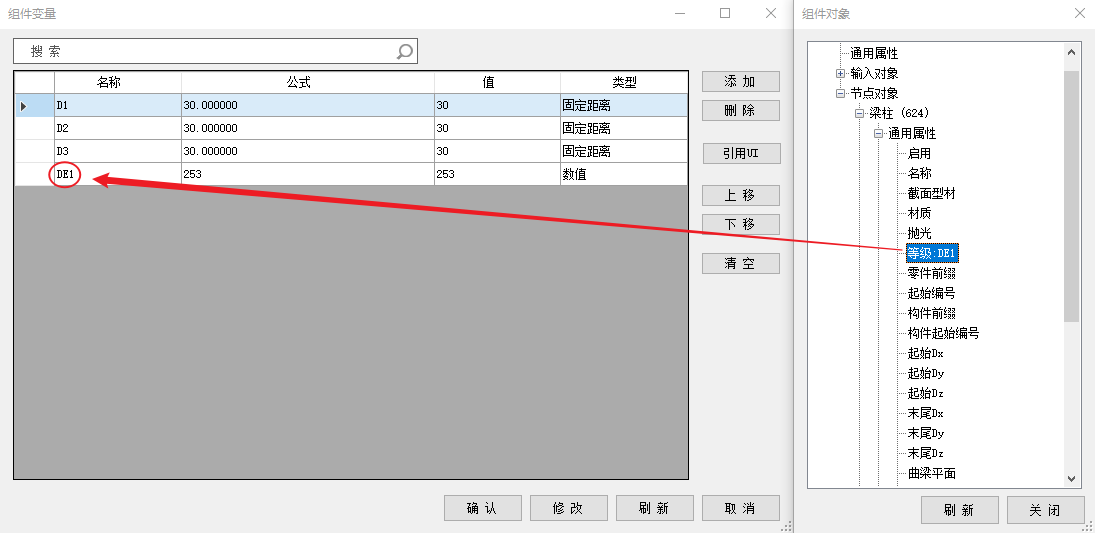

- 将属性名称填写到变量窗口中“名称”这一列的表格内，您就可以在变量窗口中修改零件属性。
- 重复上述操作，您可以得到多条变量信息。
请注意
- 系统自动添加的变量不可对变量类型进行更改，手动添加的变量可以对变量类型进行更改。
- 名称这一列中的变量不可有同名，如多个D1。
- 变量类型选择“数值队列”和“整数队列”时，用于修改螺栓组中螺栓的间距，“单个零件”使用此变量类型时无效。
设计组件UI界面
- 通过点击
打开UI编辑器。 - 系统会为您自动生成:
一个用户界面主界面：“$main[system]”
一个用户界面标头：“$header[system]”。
进入UI编辑器界面后，点击

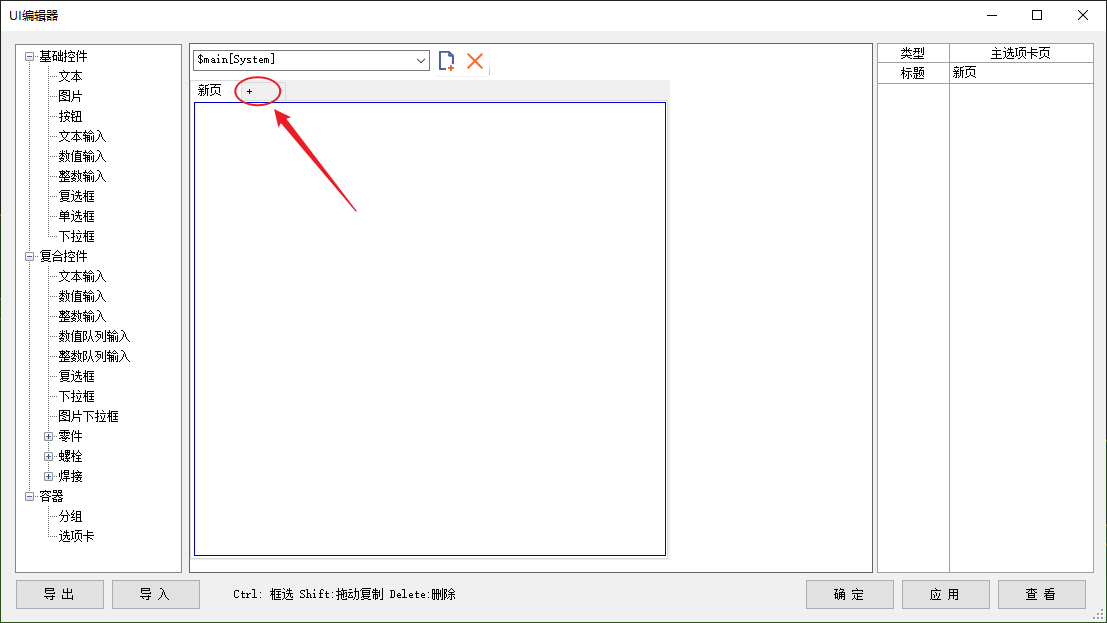

可以新建您自己的用户界面。 - 在用户界面主界面中，系统会为您自动生成一页选项页，您可以通过点击新页旁的 “+” 号来创建新的选项页。

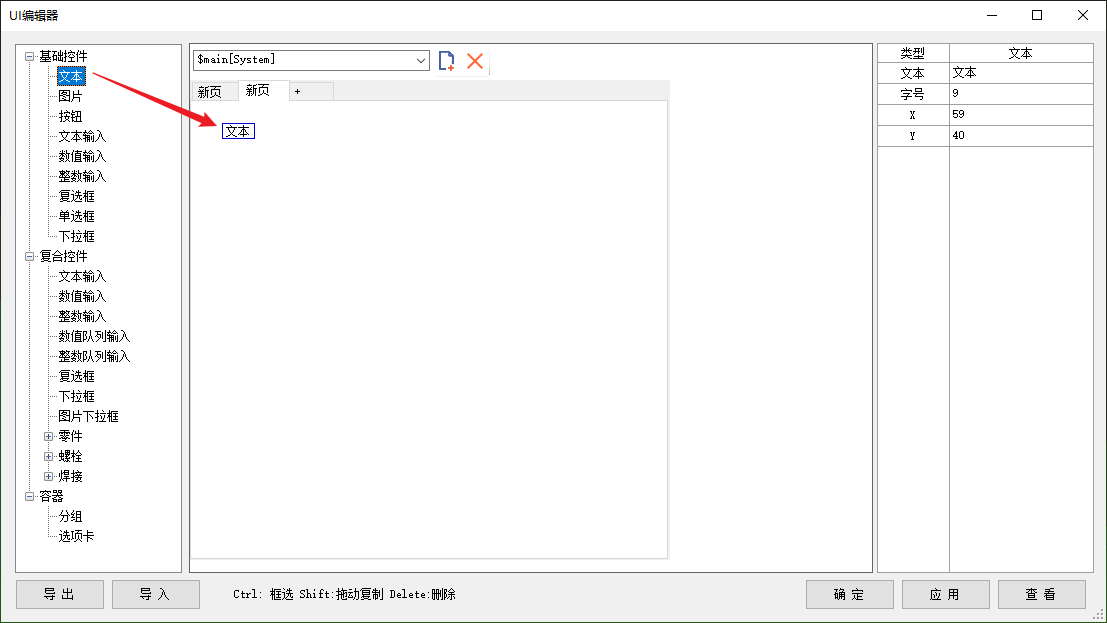

- 双击左侧控件树中的控件，能将您所需的控件拖动到指定位置，实际的控件位置效果可点击 “查看”按钮进行查看。

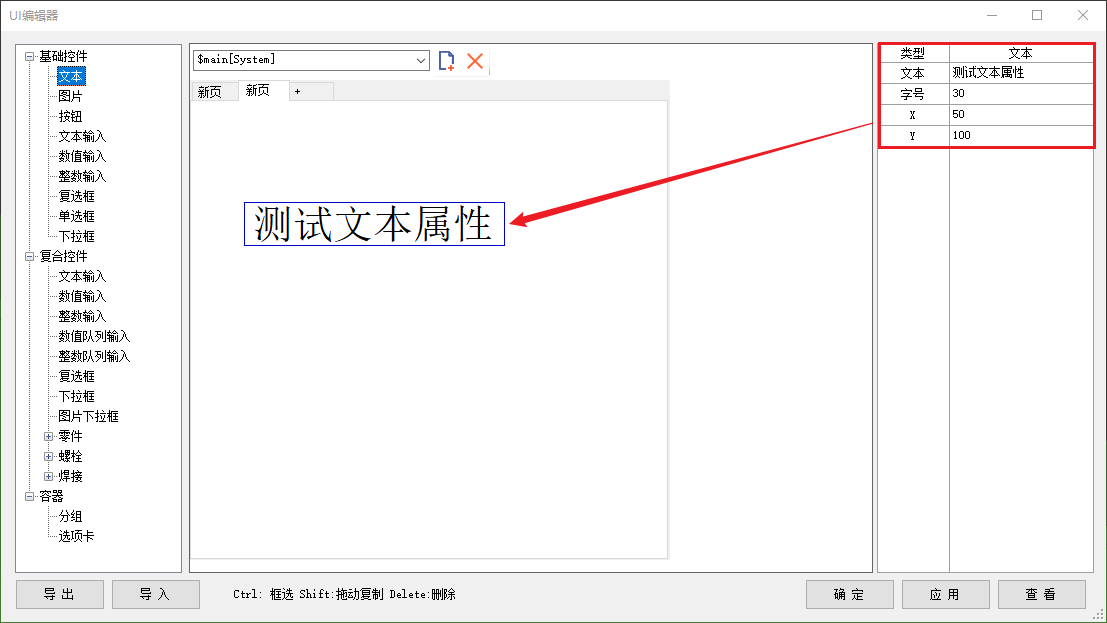

- 在用户界面主界面中选中控件，您可以在右侧属性栏中进行属性修改。

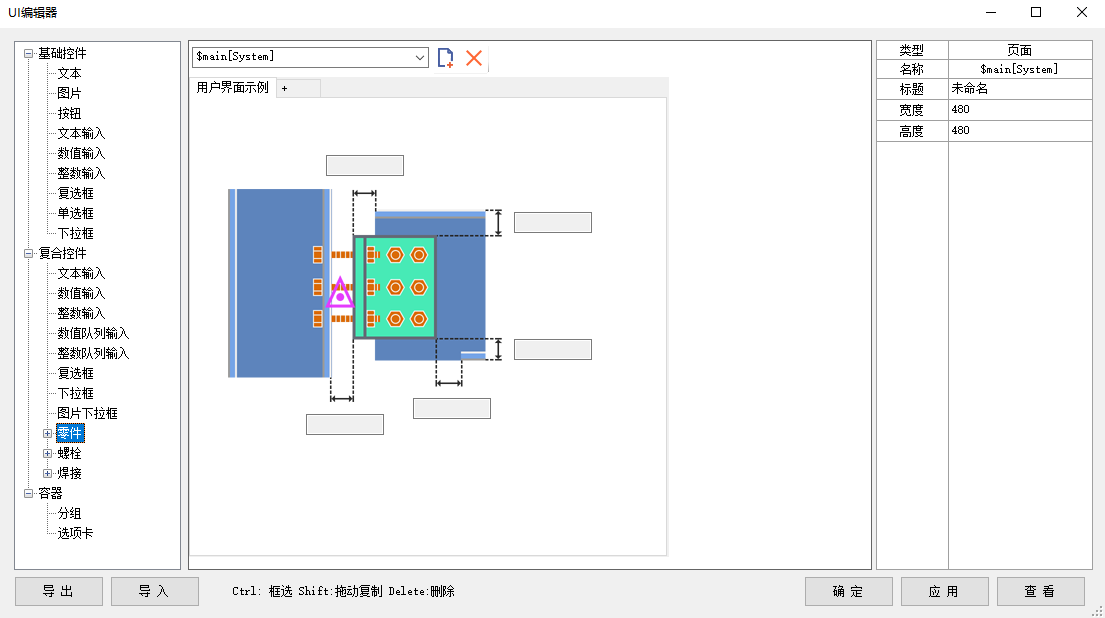

- 重复进行上述操作，您就可以得到如下图所示的UI界面：
- 在实际中的属性界面效果如下：
提示
- 龙宫STC提供的UI界面编辑器，选项页和控件等均可自由改变大小，您只需要将鼠标放在边框附近即可。
- 控件属性的更新，需要点击应用后才会生效。
变量和UI界面的关联
- 您已经完成了添加变量和对UI界面的设计，接下来将为您描述如何关联变量和UI界面。

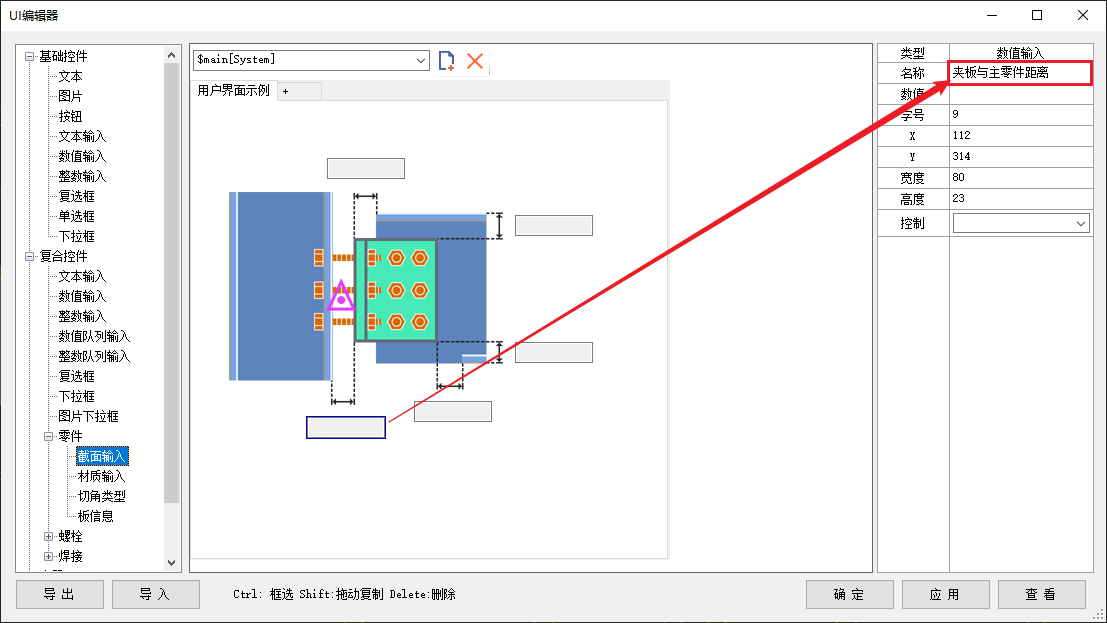

- 在UI编辑器的属性栏中，您可以观察到控件信息，请记住控件的名称。

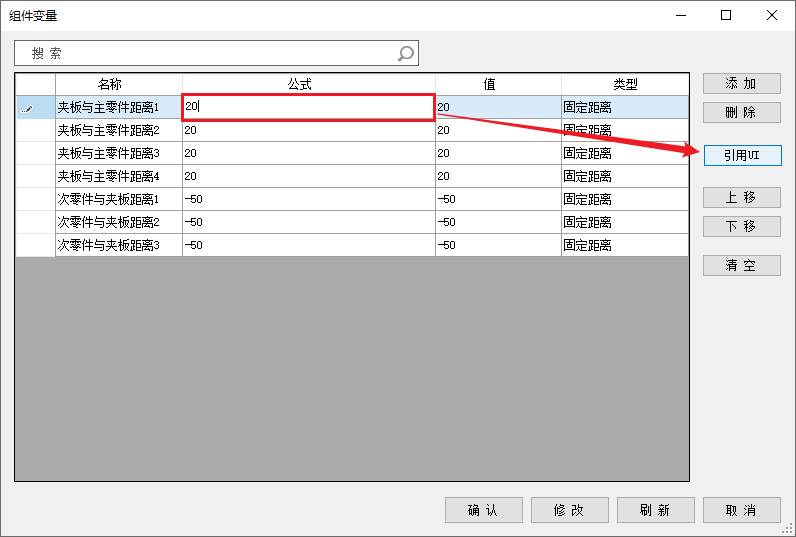

- 在变量窗口中选中您需要进行关联的变量信息中的公式，点击右侧 “引用UI”选项。
-

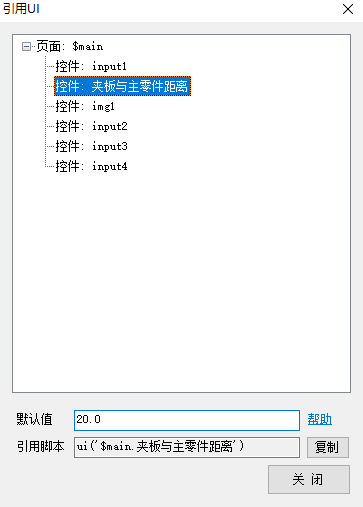

选择需要关联的控件名称。
-

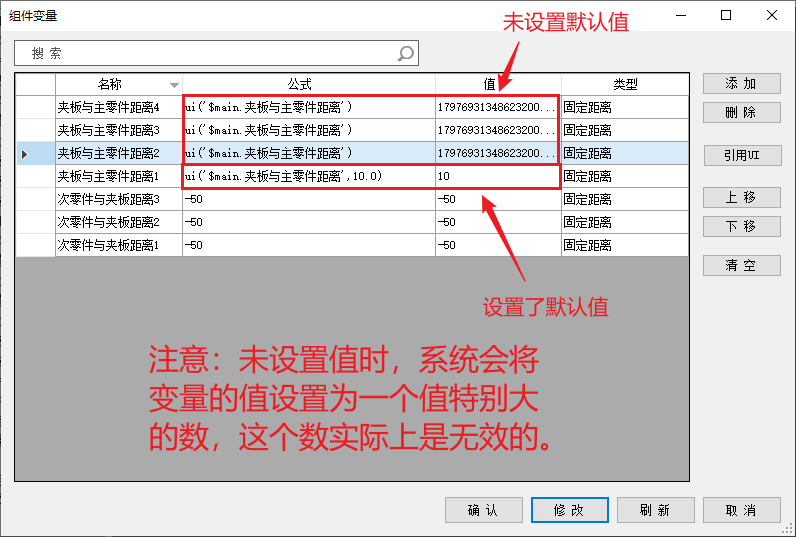

点击复制并关闭（如需添加默认值，则在默认值选项框中输入默认值之后，在键盘上敲击 “Enter”，再点击复制）。
- 在变量窗口的公式中，粘贴复制的脚本。

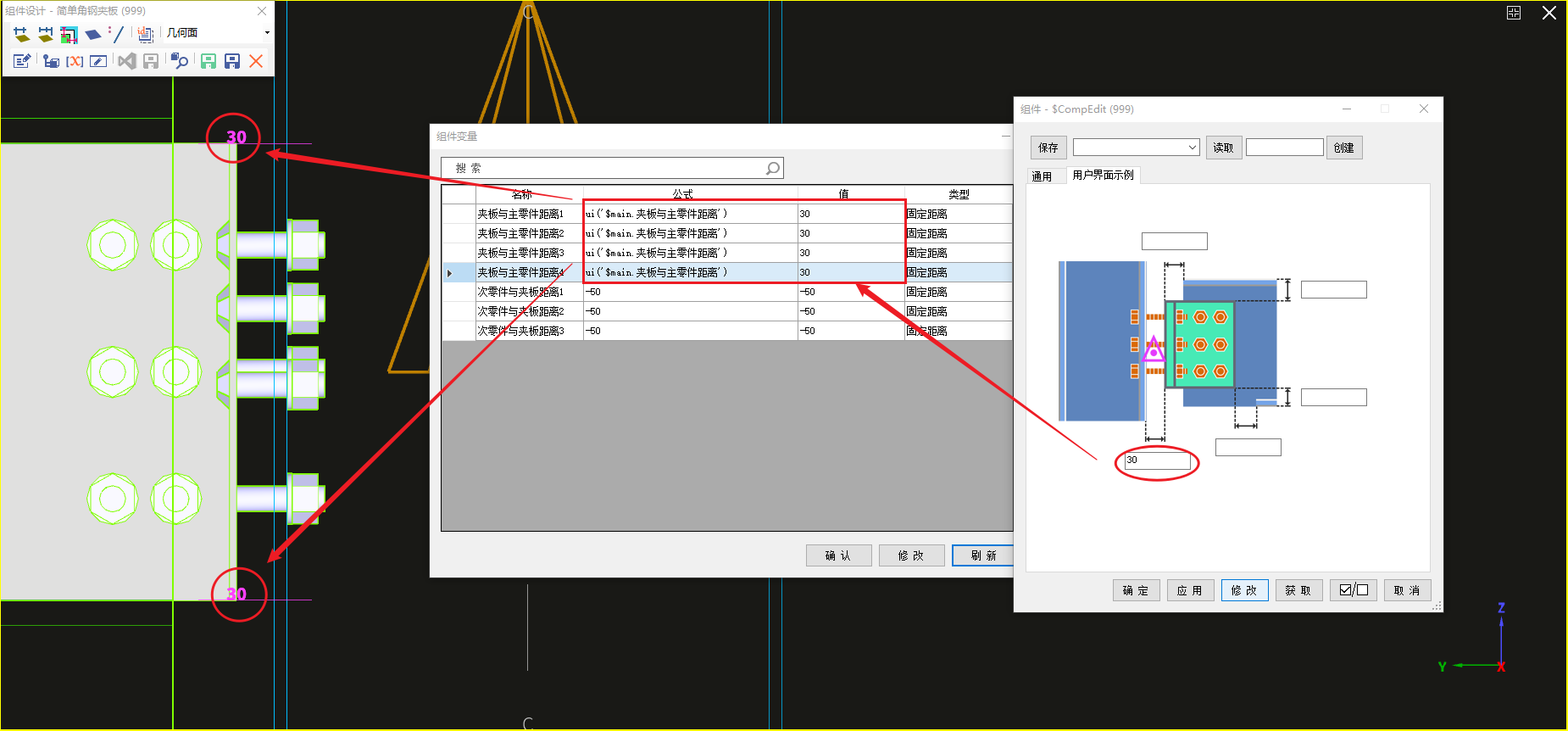

- 点击修改，您可以得到如下结果：
- 您可以通过双击组件打开组件属性，来确认您是否成功关联变量。
- 重复上述操作，您就可以在组件属性中控制您所添加的变量信息。
保存参数化组件
- 完成参数化组件的编辑后，请一定不要忘记保存参数化组件的修改。
- 点击
可以保存修改信息。 - 点击
后，勾选更新模型中组件，系统会将该参数化组件的修改信息应用到组件列表中。 - 保存并更新参数化组件信息和，即可退出组件编辑界面。
本章节介绍了龙宫STC参数化组件的编辑流程，感谢您浏览至此。后续章节将详细介绍各个功能模块的用法，可在需要时查阅。
