加劲肋
- 加劲肋用于提高梁、柱的稳定性，增强梁、柱的局部承载能力。加劲肋通常为板。

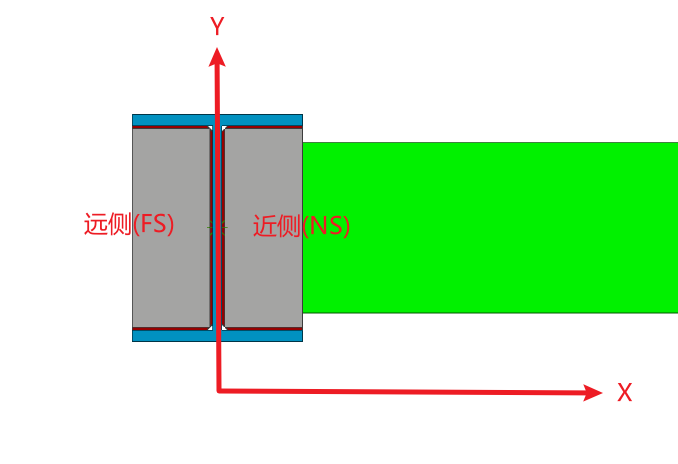

加劲肋的尺寸
| 零件 | 描述 |
|---|---|
| 顶端NS | 定义顶部近侧加劲肋的厚度、宽度和高度。 |
| 顶端FS | 定义顶部远侧加劲肋的厚度、宽度和高度。 |
| 底部NS | 定义底部近侧加劲肋的厚度、宽度和高度。 |
| 底部FS | 定义底部远侧加劲肋的厚度、宽度和高度。 |
 |
| 属性 | 描述 | 默认值 |
|---|---|---|
| 零件编号 |  分为零件编号前缀和零件起始编号。 某些节点有第二行编号信息，您可以在此行中输入构件编号信息。 在输入框中输入的编号信息会覆盖原有的编号信息。 |
默认的零件起始编号是1。 |
| 材质 | 从材质目录中选择一个合适的材质。 | 默认材质为Q235B。 |
| 名称 | 修改加劲肋的名称。 |
加劲肋的方向
| 选项 | 描述 |
|---|---|
 |
创建与次零件平行的加劲肋。 |
 |
创建与主零件垂直的加劲肋。 |
加劲肋的创建
| 选项 | 描述 |
|---|---|
 |
不创建加劲肋。 |
 |
创建加劲肋。 对于某些组件，可能只会创建一侧加劲肋。 |
 |
创建与剪切板下边缘齐平的加劲肋。 |
 |
创建与主零件下翼缘留有空隙的加劲肋。 |
加劲肋的形状
| 选项 | 描述 |
|---|---|
 |
创建矩形加劲板。 |
 |
创建可以倒角的加劲板。 |
加劲肋的间距
| 选项 | 描述 |
|---|---|
 |
修改零件翼缘与加劲肋之间的横向、纵向间距。 在某些特定组件中，您还可以修改加劲肋与腹板之间的间距。 |
加劲肋的倒角尺寸
 |
|---|
| 1.垂直尺寸 |
| 2.水平尺寸 |
加劲肋的倒角类型
| 选项 | 描述 |
|---|---|
 |
无倒角 |
 |
线倒角 |
 |
凸圆弧倒角 |
 |
凹圆弧倒角 |

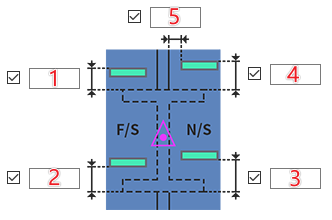

加劲肋的位置
 |
|---|
| 1.顶端远侧加劲肋与梁外翼缘之间的距离 |
| 2.底部远侧加劲肋与梁外翼缘之间的距离 |
| 3.底部近侧加劲肋与梁外翼缘之间的距离 |
| 4.顶端近侧加劲肋与梁外翼缘之间的距离 |
| 5.加劲肋与腹板表面之间的距离 |
Tips
- 默认创建的加劲肋 , 其边缘位置会定位到次零件的外翼缘。
