熟悉软件

本章节介绍悉龙宫STC的软件界面以及常规操作方法。

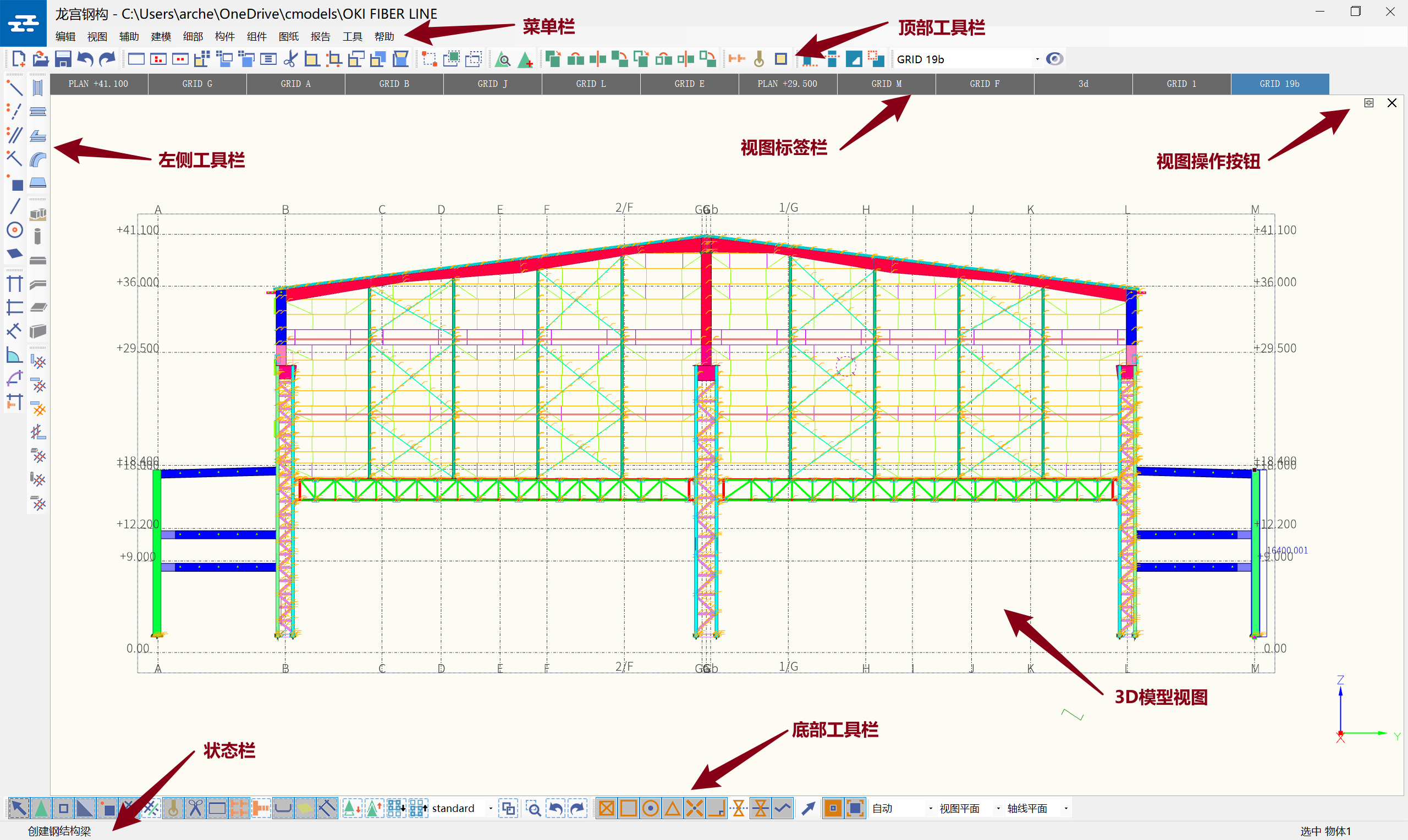

熟悉软件窗口

菜单栏：菜单栏包含了龙宫STC所有命令索引，您可以根据不同分类快速找到需要的命令。
工具栏：工具栏分为定制工具栏和内建工具栏两种：
- 根据您的使用习惯，您可以通过 自定义工具栏 调整定制工具栏；
- 内建工具栏包含了使用龙宫STC所必须的命令，不能被定制。
- 工具栏可以被吸附在主窗口的上、下、左、右四个边缘，也可以拖动工具栏头部的虚线部分，以移动工具栏，或使其悬浮在窗口中。
状态栏：状态栏的左侧（主窗口左下角）用于显示执行命令时的提示信息，以及错误、告警等状态信息。状态栏的右侧（主窗口右下角）用于显示选中对象的统计信息。
视图操作按钮：视图操作按钮位于每个视图的右上角，您可以通过这些按钮最大化、恢复、关闭视图。

熟悉软件窗口

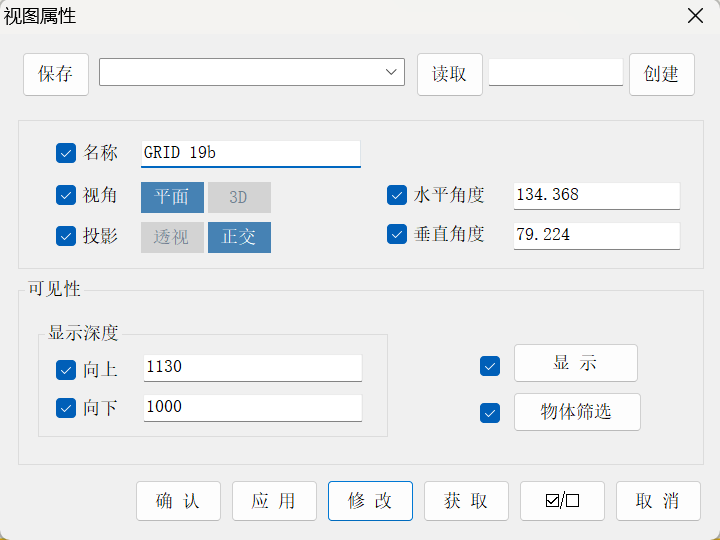

在龙宫STC中，对于操作对象的属性配置，遵循相似的操作逻辑，以上图中的视图属性为例进行说明。
对于任意一组属性配置，您可以使用属性窗口上部的配置管理栏，将其创建为常用配置。
- 您可以在创建按钮左侧的输入框中为配置起名，点击创建按钮，当前属性窗口中的配置将会被保存。
- 读取按钮左侧的下拉框可用于选择已创建的配置，点击读取按钮，将会把下拉框指定的配置载入当前属性窗。
- 如果在某个配置的基础上做了修改，您也可以点击保存按钮，将会把改动保存到下拉框指定的配置中。
窗口下部提供了操作配置的按钮，包括：
- 点击确认按扭会将配置应用，并关闭属性窗口。
- 点击应用按钮会将属性窗中的配置保存为当前配置，当您创建对应的对象时，会使用当前配置进行创建。
- 选定属性框对应的对象，然后点击修改按钮后，当前属性窗中的配置将会被配置到选定的目标对象中。
- 选定属性框对应的对象，然后点击获取按钮后，选定的目标对象的属性配置将会被读取到该属性框中。
- 在属性窗口中，每个属性前都列有一个多选框，多选框是否使能会影响点击修改按钮时的行为，只有被使能的属性将会被配置到目标对象中。
- 属性窗口下部的 多选框 按钮，用于全部使能或全部取消所有属性前的多选框。
- 应用按钮将会关闭当前属性窗。

数值输入技巧

当某个输入框需要接收数字时，您可以使用表达式输入。例如，需要输入数字时同时计算多个零件的长度，您可以这样输入：160+30+50*10，输入框能够自动计算表达式结果。

快速配置控件

属性窗中的大部分属性需要通过点击修改按钮，将其配置到模型对象中。对于某些需要快速检查效果的配置，龙宫STC提供了快速配置控件。对于此类控件，不需要点击修改按钮即可生效。上图中 平面/3D 和 透视/正交 为快速配置控件的实例。

内建工具栏

内建工具栏中包含影响基本操作的选择、捕获以及视图的相关操作模式选择。

选择工具栏

通过选择工具栏可以配置当前视图中能够选定的对象：
- ：使能选择所有类型对象。
- ：使能选择节点。
- ：使能选择零件。
- ：使能选择点。
- ：使能选择轴线。
- ：使能选择单根轴线。
- ：使能选择焊接。
- ：使能选择切割。
- ：使能选择视图。
- ：使能选择螺栓组。
- ：使能选择单个螺栓。
- ：使能选择钢筋。
- ：使能选择平面。
- ：使能选择距离。
- ：使能选择整个组件。
- ：使能选择组件中的对象。
- ：使能选择整个构件。
- ：使能选择构件中的对象。
- 过滤条件下拉框：可以应用已配置的对象过滤规则。
- ：打开对象过滤配置窗口。
- ：打开对象组管理器窗口。
- ：撤回对当前目标对象的选择，选择上次选择的对象。
- ：重做之前撤销选择的目标对象。

捕获工具栏

捕获行为由捕获工具栏的配置来决定：
- ：捕捉点和轴线的交点。
- ：捕捉端点。
- ：捕捉圆心。
- ：捕捉中点。
- ：捕捉交点。
- ：捕捉垂足。
- ：捕捉延长线上的点。
- ：捕捉点直线上的点。
- ：捕捉任意点。
- ：捕捉直线。
- ：捕捉参考线和点。
- ：捕捉几何点。
- 捕捉视图模式下拉框：选择执行捕捉的视图模式，可选项包括：自动选择捕捉点位置，总在平面捕捉，以及在 3D 空间中捕捉。
- 捕捉工作平面下拉框：选择执行捕捉的平面，可选项包括：视图平面 和 工作平面。
- 捕捉面下拉框：选择能够被捕捉的平面所在的位置。如果在执行某些需要选择平面的命令时，尝试修改该选项可以帮助您快速捕捉到所需的平面。可选项包括：边界面、中心面、几何面、切割面 和 轴线平面。

无辅助点法创建

如果您需要捕捉某个点，其距离参考位置有一段已知的长度，您可以在按下Ctrl键的同时，点击参考位置，移动鼠标给出方向，然后输入所需的距离数值并按键盘回车键，您需要捕获的点将会出现在预期位置。所有用到捕获点的命令都可以使用该方法。

活动视图工具栏和视图标签栏

活动视图下拉列表：提供了当前所有已创建视图的下拉列表。在下拉列表中选择某个视图，该视图将在主窗口中被打开，并可以通过视图标签栏点选。更多细节可参考 视图管理 章节。
：当前视图显示设置 可以用来快速调整当前视图的显示设置。更多细节可参考 当前视图显示设置 章节。

图纸选择工具栏

图纸模式下的内建工具栏与3D模式有所不同，通过选择工具栏可以配置当前图纸中能够选定的对象：
- ：使能选择所有类型对象。
- ：使能选择线。
- ：使能选择文字。
- ：使能选择标记。
- ：使能选择零件。
- ：使能选择剖面。
- ：使能选择焊接。
- ：使能选择视图。
- ：使能选择尺寸。
- ：使能选择单根尺寸。
- ：使能选择轴线。
- ：使能选择单根轴线。
- ：使能选择细部标记。

图纸捕获工具栏

捕获行为由捕获工具栏的配置来决定：
- ：捕捉点和轴线的交点。
- ：捕捉端点。
- ：捕捉圆心。
- ：捕捉中点。
- ：捕捉交点。
- ：捕捉垂足。
- ：捕捉延长线上的点。
- ：捕捉点直线上的点。
- ：捕捉任意点。
- ：捕捉参考线和点。
- ：捕捉几何点。

恭喜您已经熟悉了用户界面和基本操作！接下来让我们进入用户指南章节，了解更多详细功能。
